Name: 19 mm Transmissor de pressão cheio de óleo Transmissor de pressão de silício difuso Teste de óleo de água
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT19
Price: 21.00 USD
Availability: InStock

Informação detalhada

Materiais:	316L	Não-linearidades:	± 0,15%
Material de habitação:	aço inoxidável	Faixa de medição:	0~10kpa...20kpa....100MPa
sinal de saída:	mV	Fornecimento de energia:	1.5mADC
Tipo de pressão:	Medida/Absoluto/Selado	Nome do produto:	Sensor de transmissor de pressão
Intervalo de temperatura compensado:	-10 a 80°C	Recheado de óleo:	Óleo de silicone
Destacar:	Transmissor de pressão de silício difuso , Transmissor de pressão de silício de 19 mm , Transmissor de pressão cheio de óleo

Descrição de produto

Sensor de transmissor de pressão de silício difundido cheio de óleo para teste de água e óleo

HT19F Sensor de pressão piezoresistivo de silício

Introdução do sensor de transmissor de pressão:

O HT19F funciona como um sensor de pressão piezoresistivo de silício, com um núcleo constituído por um elemento de silício difuso altamente estável.a pressão dos líquidos e dos gases através da transmissão da pressão doMedium para o diafragma de silício através de um diafragma de isolamento e óleo de silício.A versatilidade do sensor encontra ampla utilização em compressores de ar e refrigeraçãosistemas.

Características do produtodo sensor de transmissor de pressão:
1.Utilizando tecnologia avançada e caixa de aço inoxidável 316L, juntamente comMateriais como titânio e Hastelloy para o diafragma
2.Utilização de circuitos de película espessa para compensação de temperatura e ponto zerocorrecção
3.Excelente fiabilidade, repetibilidade e estabilidade
Aplicaçõesdo sensor de transmissor de pressão:
1. Adequado para medir a pressão de gases e líquidos não corrosivos com 316Lcompatibilidade com o aço inoxidável
2Aplicado em vários locais de processos industriais, incluindo petróleo, química, metalurgia, energia e hidrologia
3.Utilizado nas indústrias marítima e aeronáutica
4. Adequado para sistemas de controlo hidráulico e pneumático
5.Utilizado em aplicações de controlo de processos
Performance elétricado sensor de transmissor de pressão:
1Fornecimento de energia: ≤ 2 mA DC (típico 1,5 mA DC)
2Impedância de entrada: 3KΩ~6KΩ
3Impedância de saída:2.5KΩ~6KΩ

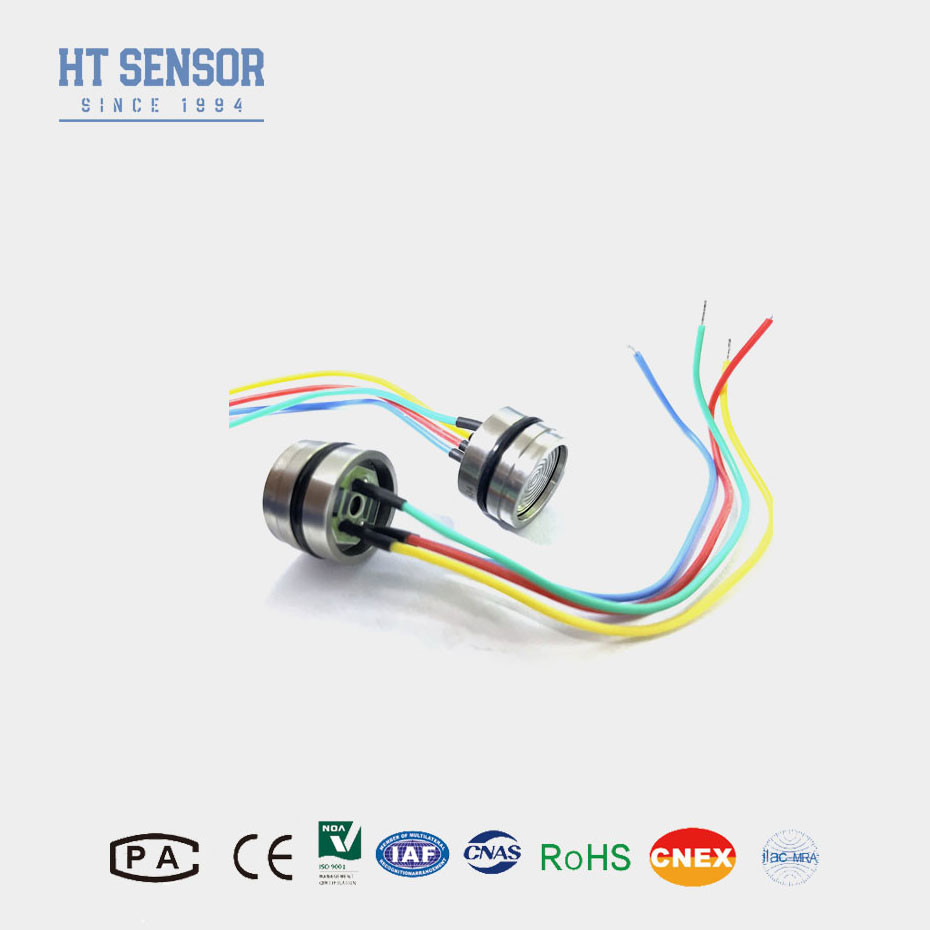

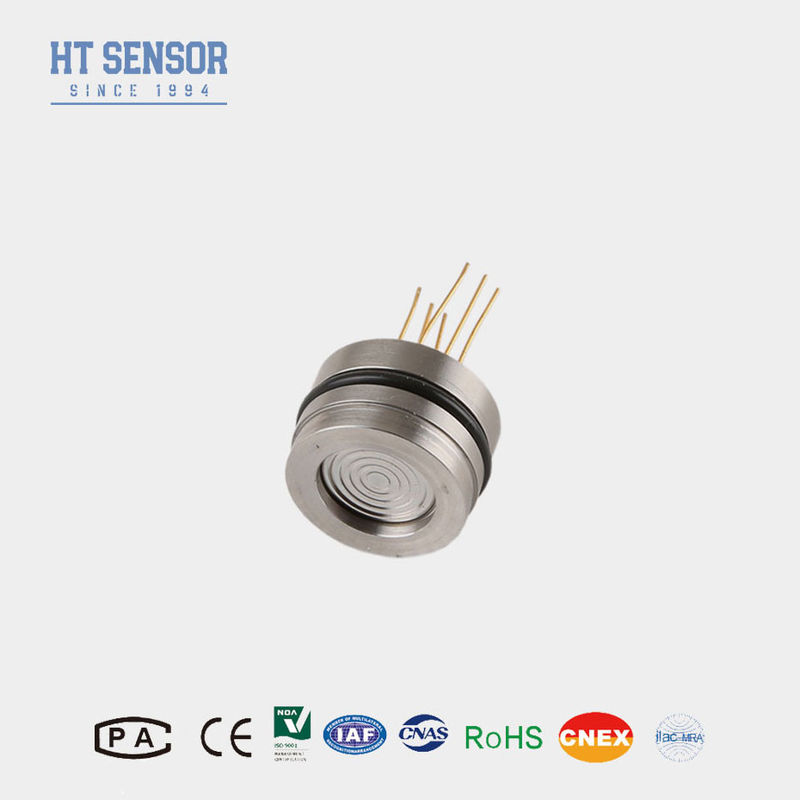

4Conexão elétrica: pinos de Kovar revestidos de ouro ou fios de alta temperatura de 100 mm.

Parâmetros de desempenho:
Distância		Diâmetro ((G)	10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
		Absoluto ((A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
		Selado	3500KPaS,7MPaS,10MPaS,20MPaS.40MPaS.60MPaS.100MPaS
		Tipo		Max.	Unidade
Não-linearidade		± 0.15		± 0.3	% F.S.
Repetitividade		0.05		0.1	% F.S.
Histerese		0.05		0.1	% F.S.
Resultado zero		0 ± 1		0 ± 2	mV
Saída de span	≤ 20 KPa	50 ± 10		50 ± 30	mV
	≥ 35 kPa	100 ± 10		100±30	mV
Erro de temperatura zero	≤ 20 KPa	± 1		± 2	% F.S.
	≥ 35 kPa	± 0.5		± 1	% F.S.
Período de erro de temperatura	≤ 20 KPa	± 1		± 2	% F.S.
	≥ 35 kPa	± 0.5		± 1	% F.S.
Temporário compensado.	≤ 20 KPa	0 ~ 50			oC
	≥ 35 kPa	0 ~ 70			oC
Temperatura de funcionamento		-20 a 80			oC
Temperatura de armazenamento		-40 ~ 125			oC
Sobrecarga admissível		Tomar o valor menor entre 3 vezes a escala completa ou 120MPa
Pressão de explosão		5x a escala completa
Estabilidade a longo prazo		0.2 %			F.S./ano
Material do diafragma		316L
Resistência ao isolamento		≥ 200MΩ 100VDC
Vibração		Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz
Choque.		100 g, 11 ms
Tempo de resposta		≤ 1 ms
Selo de anel O		Anel de nitril ou anel de flúor
Meio de enchimento		Óleo de silício
Peso		~ 28g
Os parâmetros são ensaiados nas seguintes condições: 1,5 mA @ 25°C

Esboço Construção
< 3,5 MPaS
≥ 3,5 MPaS < 40 MPaS
≥ 40 MPaS

Conexão elétrica e compensação

19 mm Transmissor de pressão cheio de óleo Transmissor de pressão de silício difuso Teste de óleo de água 3

Exemplos de seleção

19 mm Transmissor de pressão cheio de óleo Transmissor de pressão de silício difuso Teste de óleo de água 4

Dicas de encomenda

1. Preste atenção ao ajuste entre o tamanho do núcleo e a caixa do transmissor durante a montagem para estanqueidade requerida

2Durante a montagem, certifique-se de que a carcaça está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danificar a compensaçãoPrato.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4. Evite pressionar o diafragma do sensor com as mãos ou objetos afiados para evitar danos ao núcleo devido a deformação ou perfuração do diafragma.

5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e evitar a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.

etiqueta:

Lugar de origem:	Baoji, China.
Marca:	HT sensor
Certificação:	CE,RoHs,ISO9001
Número do modelo:	HT19

Quantidade de ordem mínima:	1
Preço:	negotiable
Detalhes da embalagem:	Pacote de exportação padrão
Tempo de entrega:	5-8 dias úteis
Termos de pagamento:	Western Union, L/C, T/T
Habilidade da fonte:	5000 pcs/mês
