Sensor HT BP170 Sensor de transmissor de pressão para teste de água e óleo Sensor 4-20mA
Product Details
| Modelo N.O.: | BP170 | Personalizado: | OEM e ODM |
|---|---|---|---|
| Tirado.: | 4-20mA/0,5-4,5VDC | Material de habitação: | 316LS.S. ou 304S.S. |
| Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada | Especificações: | Sensor de pressão de silício |
| Marca comercial: | Sensor HT | Origem: | China |
| Tipo: | Sensor de transmissor de pressão de silício | Intervalo de pressão: | 0kPa~10kPa...40MPa |
| Destacar |
Teste de óleo Sensor de transmissor de pressão,Teste de água Sensor de transmissor de pressão,Sensor de transmissor de pressão de 4-20 ma |
||
Product Description
Sensor HT BP170 Sensor de transmissor de pressão para ensaio de água e óleo

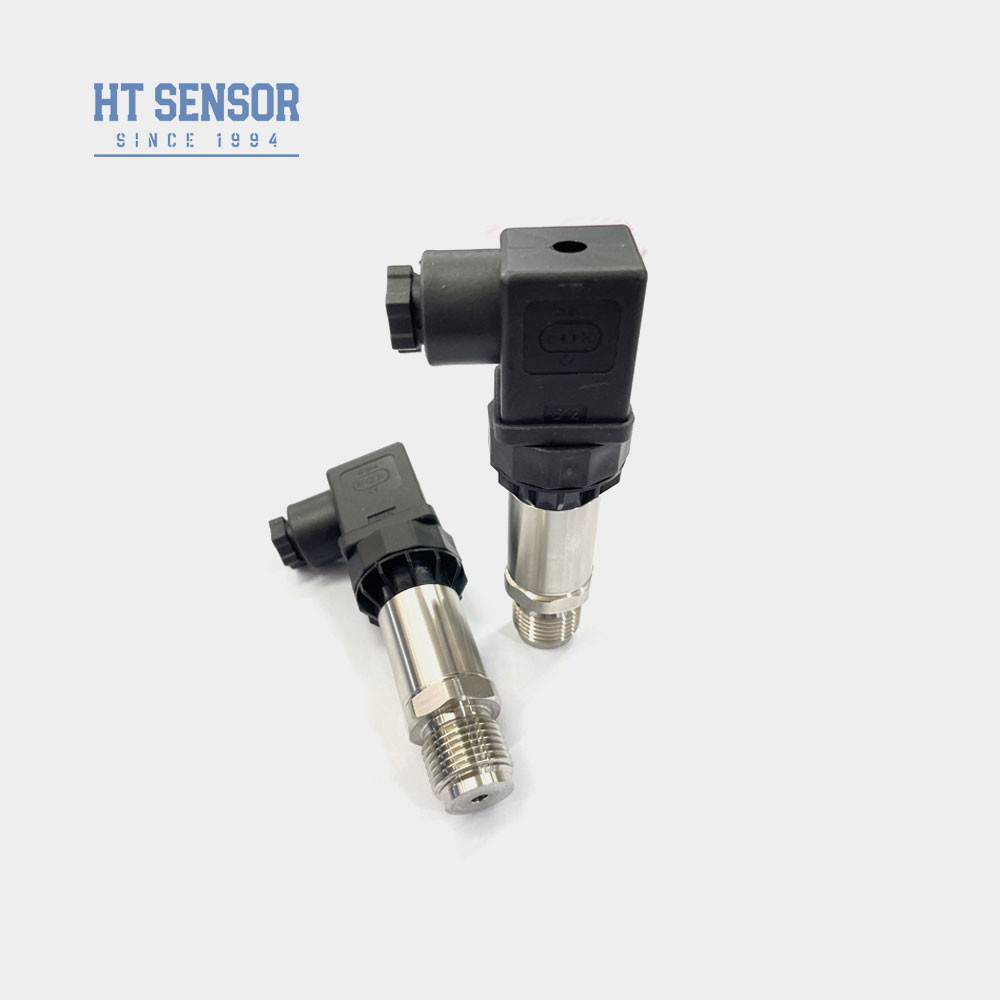

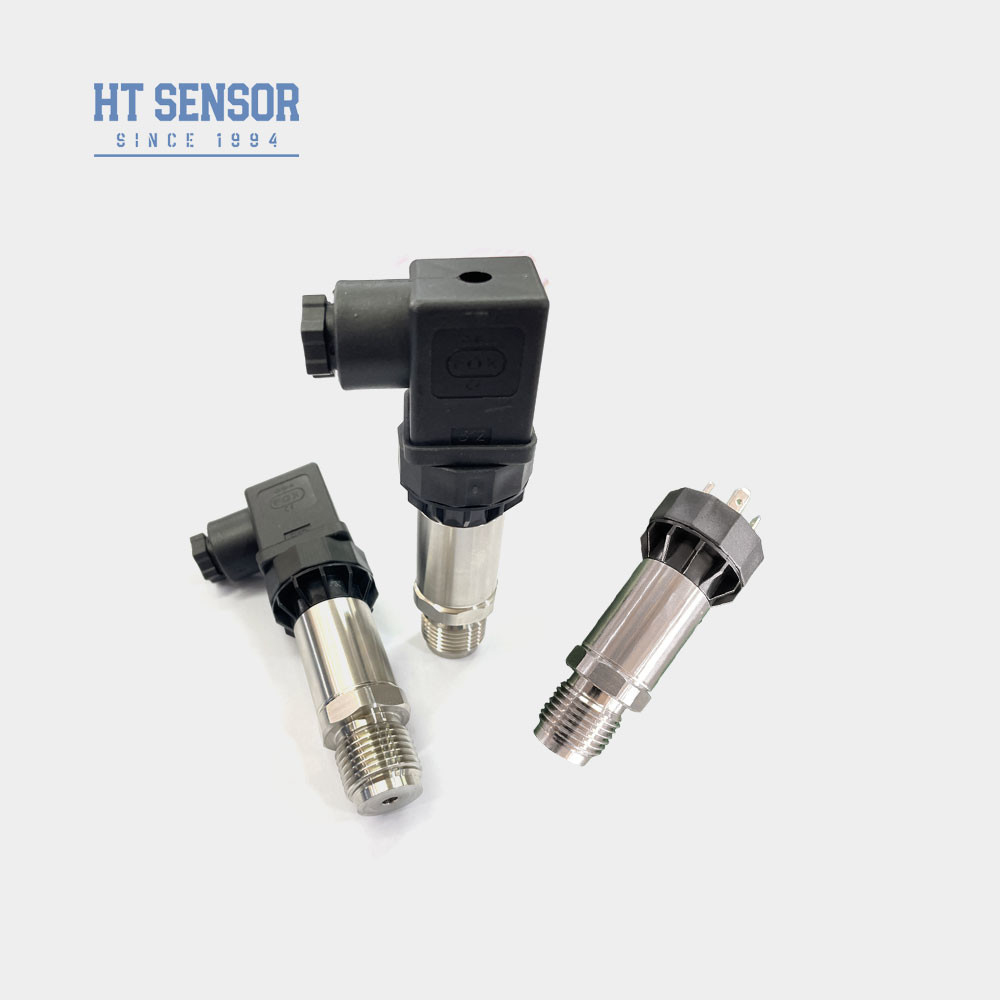

BP170 Transmissor de pressão
Introdução do sensor do transmissor de pressão:
O sensor de transmissor de pressão BP170 adota o núcleo de sensor com óleo isolado de silício da série HT como elemento de medição de sinal. Conector Hersman (DIN) personalizado.É o sensor mais utilizado na prática industrial, que é amplamente utilizado em uma variedade de ambientes de automação industrial, incluindo a conservação da água e a energia hidrelétrica, transporte ferroviário, edifícios inteligentes, automação da produção, aeroespacial,militar, petroquímica, petróleo poços, energia elétrica, navios, máquinas-ferramentas, oleodutos e outras indústrias
Características do produto do sensor de transmissor de pressão:
- 1• Ampla gama de medições, estrutura de aço inoxidável, diversas formas de interface de pressão
- 2- Design compacto e leve
- 3. Alta precisão, toda estrutura de aço inoxidável
- 4.Cero e escala completa ajustáveis
Aplicações do sensor de transmissão de pressão:
- 1Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L
- 2Aplicadas nas indústrias marítima e aeronáutica
- 3. Utilizado em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia
- 4. Utilizado em sistemas de controlo hidráulico e pneumático
| Parâmetros de desempenho do sensor do transmissor de pressão | |
| Faixa de medição | 0kPa ~ 10kPa...20MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade e histerese | 00,1% FS |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,25 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC |
| Seleção Exemplos de sensores de transmissores de pressão |
| Dicas de encomenda |
1Ao selecionar o produto, certifique-se de que o meio de ensaio é compatível com as partes de contacto do produto.
2. Ao fazer um pedido, por favor, note que os produtos à prova de explosão não incluem cabeças de visualização digital.
3Para assegurar o funcionamento fiável do produto,Recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estão conectados à terra de forma fiável..
4. Não há cabo por defeito. Três materiais estão disponíveis se necessário.Se não especificado de outra forma, o material do cabo de polietileno pode ser selecionado.Especifique no formulário de encomenda.
5Em caso de exigências especiais, tais como fortes vibrações, impacto instantâneo, interferências eletromagnéticas ou de radiofrequência, por favor, informe-nos e indique na ordem.
| Guia de encomenda do sensor do transmissor de pressão | |||||||||
| BP170X | Transmissor de pressão analógico | ||||||||
| Código | Esboço Construção | ||||||||
| 5 | Fecho de Packard | 6 | Cabo de saída direta selado 1,5 metros | ||||||
| 7 | Conector Mini Hirschmann | 8 | Grande conector Hirschmann | ||||||
| Faixa de medição | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa ou MPa |
X: Indica o intervalo de medição real | ||||||||
| Código | Fornecimento de energia | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Outros | ||||||||
| Código | Sinais de saída | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Código | Conexão de pressão | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Outros (Flancas) | ||||||||
| Código | Conexão elétrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cabo fechado saída 1,5 metros | ||||||||
| B4 | Outros | ||||||||
| Código | Tipo de pressão | ||||||||
| G | Pressão de medição | ||||||||
| A | Pressão absoluta | ||||||||
| S | Pressão de referência selada | ||||||||
Perguntas frequentes:
1P:É uma empresa de manufatura?
A:Somos fabricantes com mais de 29 anos de experiência.
2P: Posso?Produtos personalizados?
A: Sim,Fornecemos serviços de OEM e Custom Design.
3Q: Qual é a sua capacidade de produção?
A: As nossas instalações de fabrico podem produzir até 30 000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e o nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota por rede de PC éSempre disponível.
