27mm Rod Shape Pressure Transmitter Sensor Sensor de nível de silício Transductor M12
Product Details
| Modelo N.O.: | BP156-M | Material de habitação: | 316LS.S. ou 304S.S. |
|---|---|---|---|
| Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada | Marca comercial: | Sensor HT |
| Tipo de estrutura: | Sensor de pressão de silício difuso | Mediano de medição: | Líquido e ar |
| Intervalo de pressão: | 0kpa~10kpa...20MPa | Classificação IP: | IP65 |
| Personalização: | OEM e ODM | Conector: | M12 |
| Destacar |
Sensor de nível de silício,Sensor de transmissor de pressão em forma de bastão,Sensor de transmissor de pressão de 27 mm |
||
Product Description

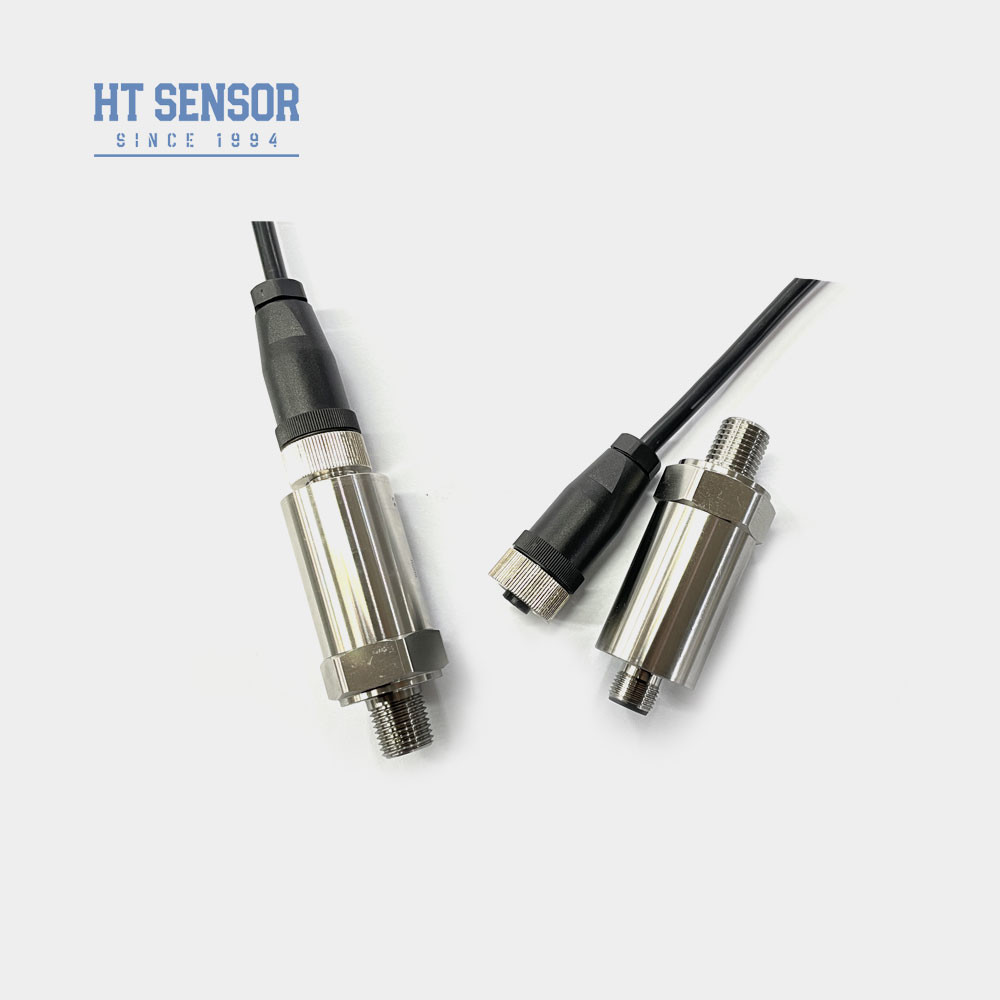

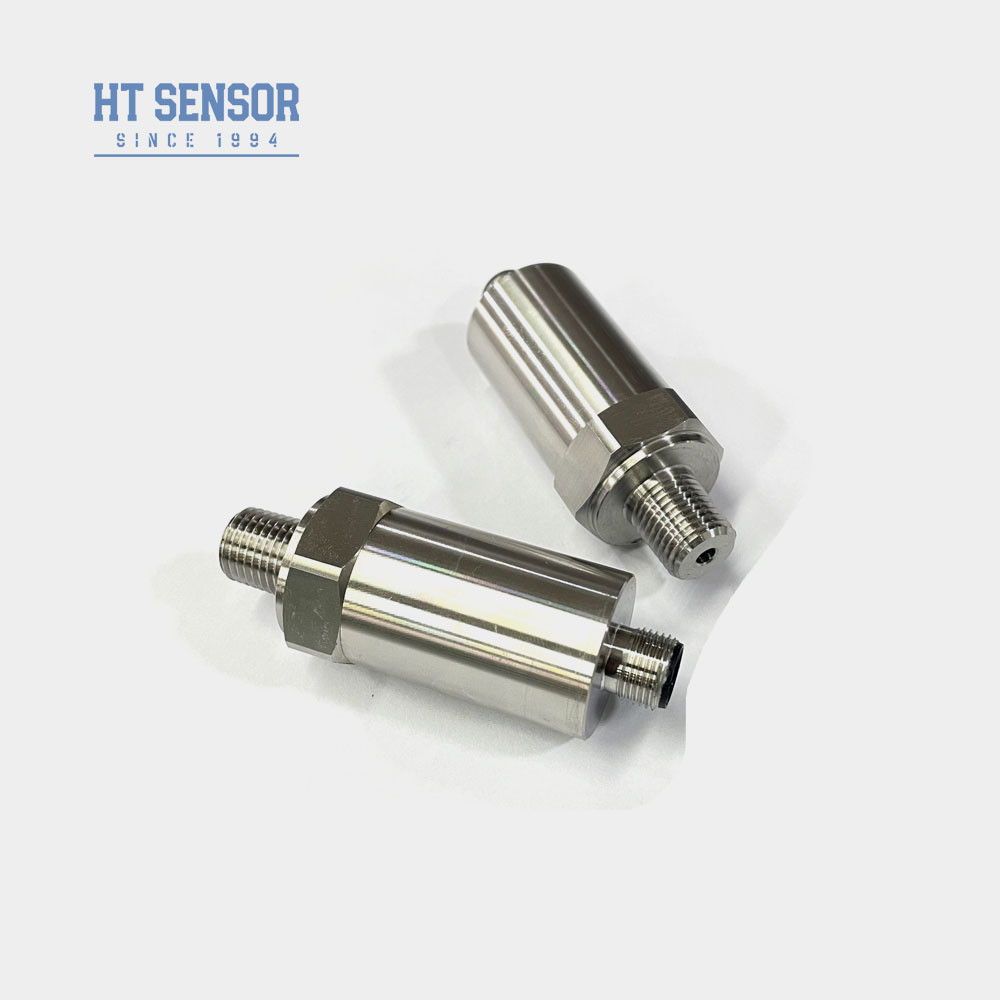

Sensor de transmissão de pressão de 27 mm
Sensor de transmissor de pressão BP156-M
Introdução de um sensor de mini-transmissor de pressão:
Sensor de transmissão de pressão em miniatura BP156-M, utilizando um sensor de pressão piezorresistivo, com um diafragma isolado de aço inoxidável como elemento de detecção de sinal, após ensaio automático,compensação de ajuste fino a laserO circuito do amplificador utiliza um invólucro de aço inoxidável para converter o sinal do sensor num sinal de saída padrão.sensibilidade e diversidadeOs produtos são amplamente utilizados na indústria do petróleo, química, metalurgia, central eléctrica, hidrologia e outras indústrias de medição e controlo de pressão.
Características do produtode micro sensor de transmissão de pressão:
1Intervalo de temperatura: -20 a 85oC;
2• Ampla gama de temperaturas de funcionamento -40°C a 125°C;
3Sensor de pressão de alto desempenho;
4. Várias saídas de 4~20mA/0,5~4,5V/1~5V/0~5V disponíveis;
5. Dimensões pequenas, dimensão personalizável;
6. Conector M12;
7. OEM, ODM, serviço de personalização disponível;
Aplicaçõesde micro sensor de transmissão de pressão:
1Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L
2Aplicadas nas indústrias marítima e aeronáutica
3. Utilizado em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia
4. Utilizado em sistemas de controlo hidráulico e pneumático
| Parâmetros de desempenho de micro sensor de transmissão de pressão: | |
|---|---|
| Faixa de medição | 0kPa ~ 10kPa...20MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ± 0,25% (tipo) ± 0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex ia IIC T6 Ga |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,05 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC |
| Exemplos de seleção |
| Dicas de encomenda |
1Ao selecionar um produto, certifique-se de que o meio em estudo é compatível com a parte de contacto do produto.
2. Ao fazer um pedido, por favor, note que os produtos à prova de explosão não incluem um ecrã digital.
3Para assegurar o funcionamento fiável do produto, é aconselhável instalar dispositivos de protecção contra raios no local e assegurar que o produto e a fonte de alimentação estejam ligados à terra de forma fiável.
4. Cable Sem cabo por padrão. Três materiais estão disponíveis se necessário. Se não houver instruções especiais, materiais de cabo de polietileno podem ser usados. Se você precisar de um material de cabo diferente, você pode escolher um material diferente.Especifique no formulário de encomenda.
5Em caso de exigências especiais, tais como fortes vibrações, força de impacto instantânea, interferências eletromagnéticas ou RF fortes, por favor informe-nos e indique na ordem.
| Guia de encomendasde micro sensor de transmissão de pressão | |||||||||
| BP15X | Transmissor de pressão analógico | ||||||||
| Código | Esboço Construção | ||||||||
| 5 | Fecho de Packard | 6 | Cabo de saída direta selado 1,5 metros | ||||||
| 7 | Conector Mini Hirschmann | 8 | Grande conector Hirschmann | ||||||
| Faixa de medição | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa ou MPa |
X: Indica o intervalo de medição real | ||||||||
| Código | Fornecimento de energia | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Outros | ||||||||
| Código | Sinais de saída | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Código | Conexão de pressão | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Outros (Flancas) | ||||||||
| Código | Conexão elétrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cabo fechado saída 1,5 metros | ||||||||
| B4 | Outros | ||||||||
| Código | Tipo de pressão | ||||||||
| G | Pressão de medição | ||||||||
| A | Pressão absoluta | ||||||||
| S | Pressão de referência selada | ||||||||
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviços OEM e ODM.
3Q: Qual é a sua capacidade de produção?
A: As nossas instalações de fabrico podem produzir até 30 000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e o nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota por rede de PC éSempre disponível.
