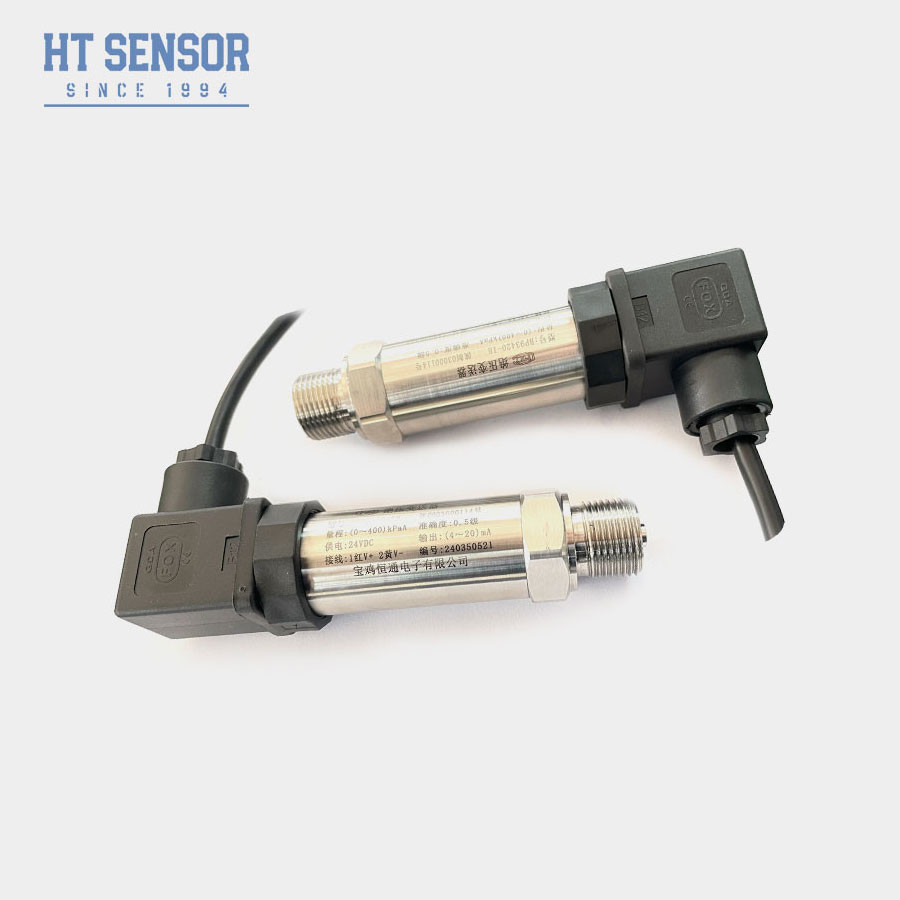

BP157 Sensor de transmissão de pressão de dois fios 4-20 MA Sensor de pressão de silício difuso
Product Details
| Model NO.: | BP157 | Compensation Temperature: | -10~100℃ |
|---|---|---|---|
| Housing Material: | 304 S.S | Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure |
| Origin: | Baoji, China | Type: | Ceramic sensor |
| Measuring Medium: | Gas or Liquid | Intervalo de pressão: | 0kpa~10kpa...20MPa |
| Marking: | ExiaIICT6 | ||
| Destacar |
Sensor de transmissor de pressão de 4-20 MA,Sensor de pressão de silício difuso,Sensor de transmissão de pressão de dois fios |
||
Product Description
BP157 Transmissor de pressão
Introdução do sensor de transmissor de pressão:
Transmissor de pressão de silício difuso BP157Funciona com base no princípio fundamental de conversão de pressão mecânica em sinais elétricos através do efeito piezorresistivo no silício,fornecer medições de pressão precisas e fiáveis para uma ampla gama de aplicações
Características do produto:
1• Ampla gama de medições, estrutura de aço inoxidável, diversas formas de interface de pressão
2- Estrutura de aço inoxidável com classificação de protecção IP65
3- Zero e ajustável em escala completa
4. Alta precisão, toda estrutura de aço inoxidável
Aplicações:
1Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L
2Aplicadas nas indústrias marítima e aeronáutica
3. Utilizado em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia
4. Utilizado em sistemas de controlo hidráulico e pneumático
Parâmetros de desempenho:
| Faixa de medição | 0kPa ~ 10kPa... 10MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ± 0,25% (tipo) ± 0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Exia IICT6 |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,05 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC |
Dicas de encomenda:1. Faixa de pressão: especifique a faixa de pressão necessária que o transdutor precisa medir. Certifique-se de que abrange toda a faixa de pressões esperadas em sua aplicação para evitar imprecisões ou danos.
2. Requisito de precisão: Determine o nível de precisão necessário para sua aplicação. Diferentes transdutores oferecem níveis variados de precisão, então escolha um que atenda às suas necessidades específicas.
3. Sinal de saída: Decida o tipo de sinal de saída necessário, como tensão, corrente ou saída digital (por exemplo, 4-20mA, 0-5VDC, SPI).Garantir a compatibilidade com o seu sistema existente ou equipamento de aquisição de dados.
4. Configuração da porta de pressão: Escolha a configuração da porta de pressão apropriada com base em seus requisitos de instalação, como tipo de fio, tamanho e orientação (por exemplo, NPT, BSP, diafragma de descarga).
5. Conexão elétrica: especifique o tipo de conexão elétrica necessária, como comprimento do cabo, tipo de conector e configuração do pin.
6Condições ambientais: considerar o ambiente de funcionamento, incluindo temperatura, umidade e exposição a substâncias corrosivas ou perigosas.Escolha um transdutor com classificações adequadas de protecção ambiental (e.g., IP65, IP67) para garantir a fiabilidade e a longevidade.
7. Opções de montagem: Determine como o transdutor será montado em sua aplicação, seja de montagem direta, montagem de suporte ou integração em um painel de controle.Assegure a compatibilidade com a sua configuração de montagem.
8Certificações: Verifique se o transdutor cumpre as normas e certificações relevantes da indústria (por exemplo, CE, RoHS, ISO) exigidas para a sua aplicação ou requisitos regulamentares.
9. Tempo de entrega e disponibilidade: Informe-se sobre os tempos de entrega e a disponibilidade do produto para garantir a entrega atempada para o seu projeto ou programa de produção.
Apoio técnico: procure assistência do fabricante ou do fornecedor se tiver dúvidas ou precisar de assistência na escolha do dispositivo adequado
10. transdutor para a sua aplicação. Eles podem fornecer aconselhamento e orientação especializados para garantir que tome uma decisão informada.
Guia de encomendas:
| BP15X | Transmissor de pressão analógico | ||||||||
| Código | Esboço Construção | ||||||||
| 5 | Fecho de Packard | 6 | Cabo de saída direta selado 1,5 metros | ||||||
| 7 | Conector Mini Hirschmann | 8 | Grande conector Hirschmann | ||||||
| Faixa de medição | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa ou MPa |
X: Indica o intervalo de medição real | ||||||||
| Código | Fornecimento de energia | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Outros | ||||||||
| Código | Sinais de saída | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Código | Conexão de pressão | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Outros (Flancas) | ||||||||
| Código | Conexão elétrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||

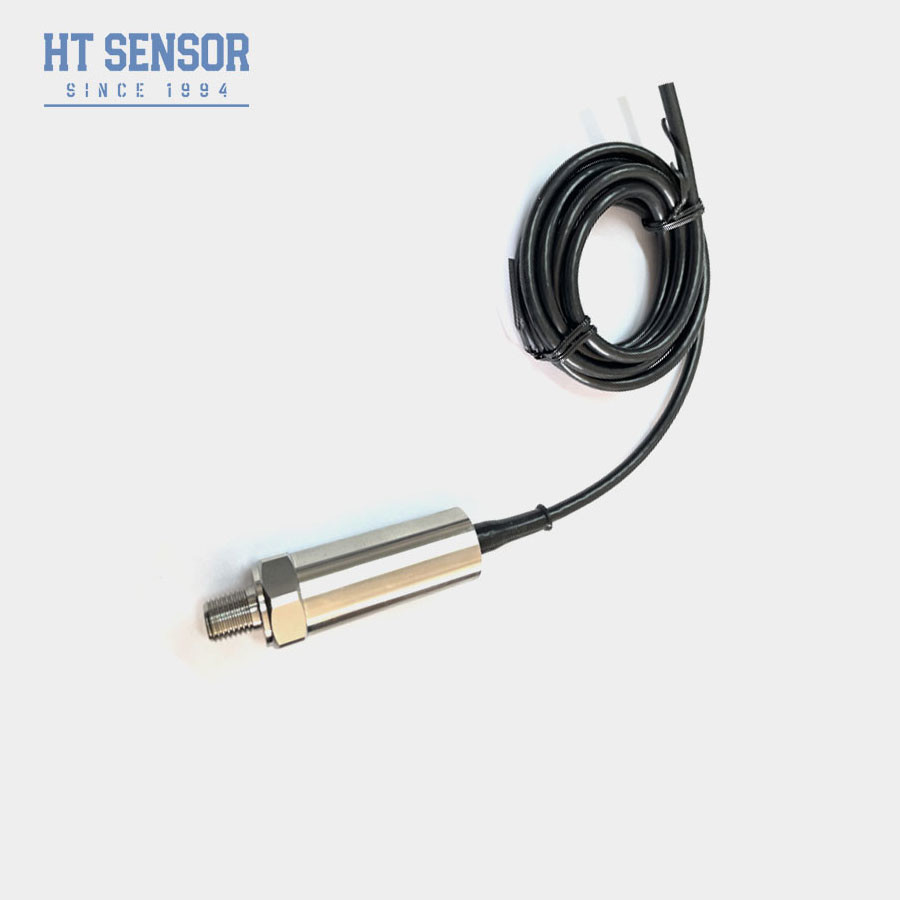

| B3 | Cabo fechado saída 1,5 metros | ||||||||
| B4 | Outros | ||||||||
| Código | Tipo de pressão | ||||||||
| G | Pressão de medição | ||||||||
| A | Pressão absoluta | ||||||||
| S | Pressão de referência selada | ||||||||
Perguntas frequentes:
P: É fabricante?
A: Sim, somos um fabricante profissional de sensores há mais de 29 anos!
P: Pode aceitar o serviço OEM?
R: Sim, podemos colocar as informações da sua empresa e o seu logo nos nossos sensores.
P: Posso ser o seu distribuidor?
R: Sim, procuramos distribuidores no mercado estrangeiro.
Q: Qual é o seu prazo?
R: Normalmente 7-10 dias. Para quantidade superior a 100pcs, precisamos de 3-5 dias úteis adicionais.
