HT19V Sensor de pressão piezoresistiva de silício de difusão 5VDC Sensor de nível de ar líquido
Product Details
| Modelo não.: | HT19V | Tipo de thread: | não |
|---|---|---|---|
| Tipo de fiação: | Quatro fios | Meio de medição: | Gás e líquidos |
| Faixa: | 0-10kpa ~ 60mpa | Saída: | mV |
| Tipo de pressão: | G/A/S | Fornecer: | 5-10VDC |
| Código Hs: | 9026209090 | Habilidade da fonte: | 20000pcs/mês |
| Tipo: | Sensor de pressão piezoresistivo | Material: | Aço inoxidável |
| Personalização: | Disponível OEM e ODM | ||
| Destacar |
Sensor de pressão de difusão de silício piezoresistivo de 5VDC,Sensor de pressão pieoresistiva de silício de difusão líquida,Sensor de nível de ar líquido de 5VDC |
||
Product Description

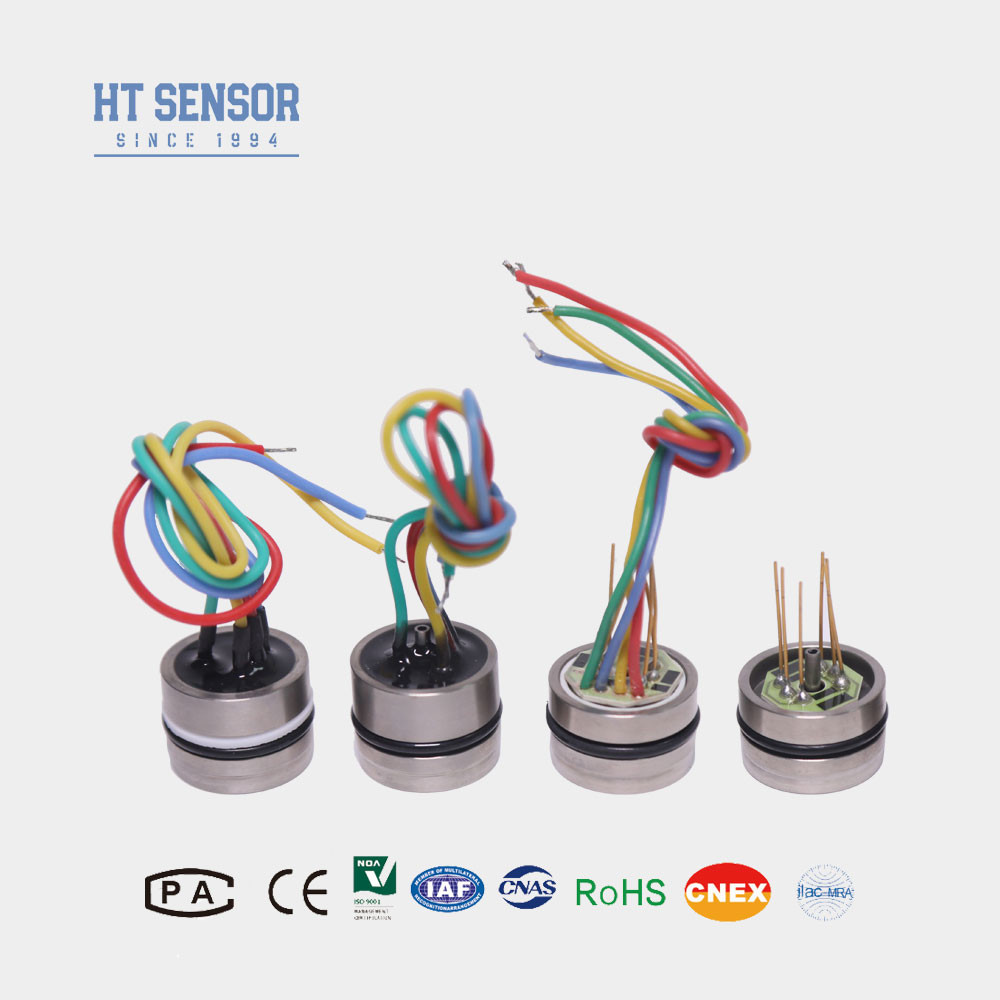

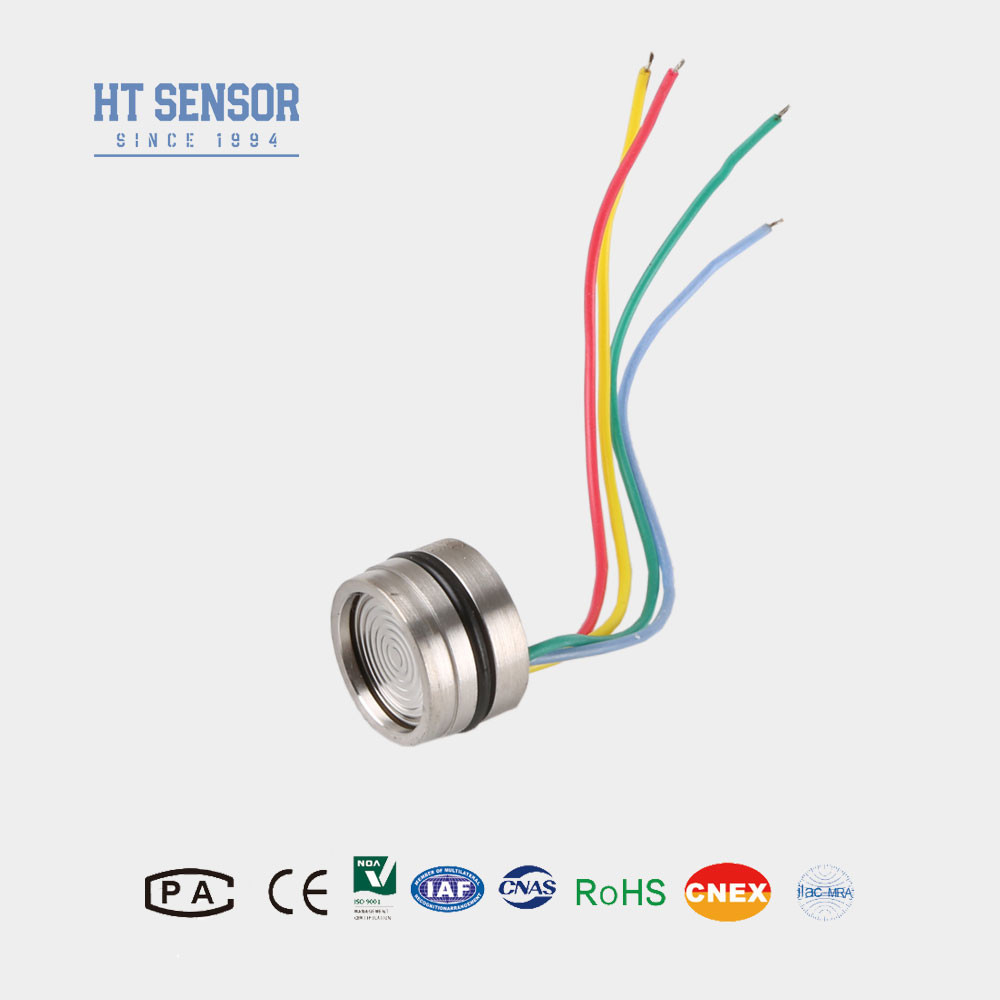

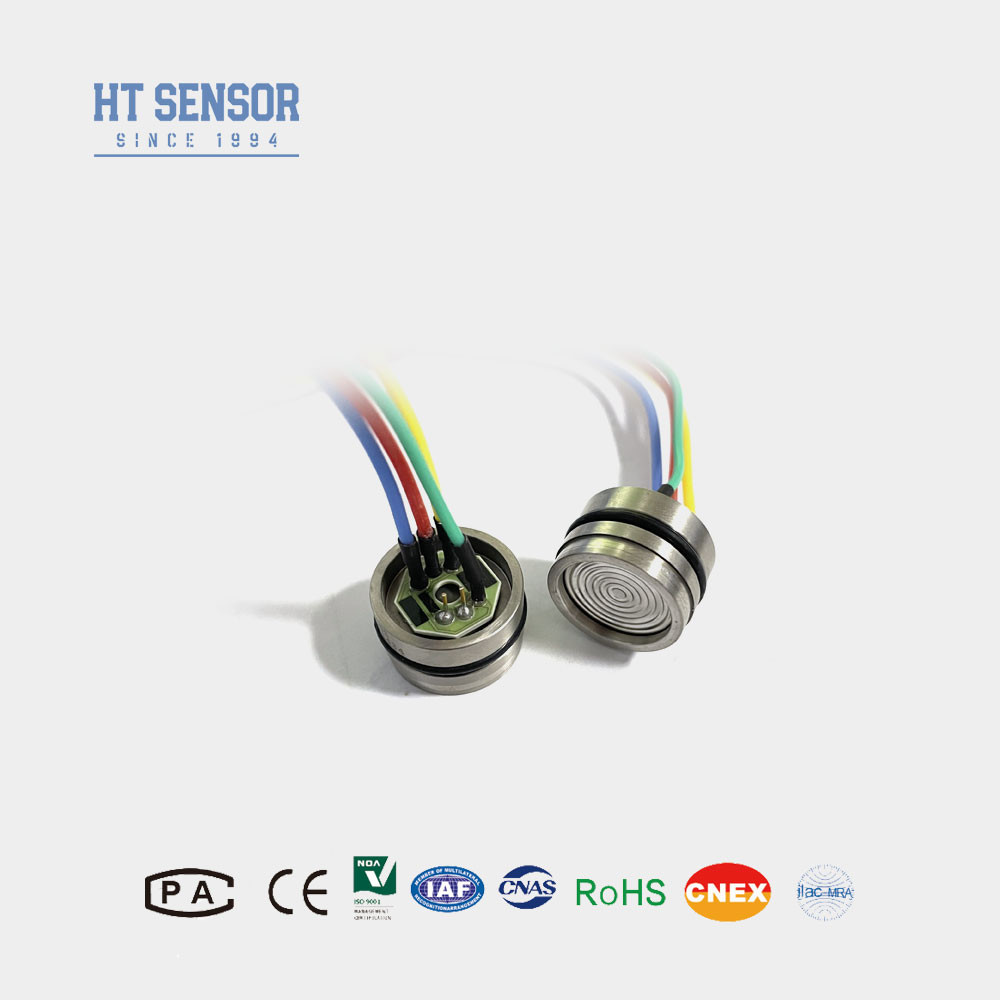

Sensor de pressão piezoresistivo de silício HT19V 5VDC Sensor de nível de ar líquido
Sensor de pressão piezoresistivo de silício HT19V
Introdução do sensor de pressão de silício:
O HT19V utiliza elementos de silício difusores altamente estáveis, tornando-o um sensor de pressão piezoresistivo de silício confiável. Ao usar um diafragma isolante e óleo de silicone, o sensor pode medir com precisão a pressão de líquidos e gases, fornecendo resultados precisos. A fonte de alimentação de tensão constante compensa a deriva de temperatura do produto, o que reduz muito o impacto das mudanças de temperatura. Sua ampla aplicação em compressores de ar e sistemas de refrigeração o torna um ativo valioso em várias indústrias.
Características do produtodo sensor de pressão de silício:
1. O circuito de filme espesso é usado para compensação de temperatura e correção de deslocamento zero.
2. Alta confiabilidade, boa estabilidade.
3. Fonte de alimentação de tensão constante, a saída padrão.
Aplicaçõesdo sensor de pressão de silício:
1. Adequado para medir a pressão de gases e líquidos corrosivos, compatível com aço inoxidável 316 l
2. Usado em sistemas de controle de processo para monitorar e controlar a pressão.
3. Frequentemente usado em sistemas de refrigeração e medição de pressão de compressores de ar.
Desempenho elétricodo sensor de pressão de silício:
1. Fonte de alimentação: ≤10VDC
2. Saída de tensão de modo comum: 50% da entrada (típico)
3. Impedância de entrada: 4KΩ~20KΩ
4. Impedância de saída: 2.5KΩ~6KΩ
5. Conexão elétrica: fio de alta temperatura de 100 mm, cabo de fita
| Parâmetros de desempenhodo sensor de pressão de silício:. | ||||||
| Faixa de medição | Medidor (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Absoluto (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Selado (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| Típico | Máx | Unidade | ||||
| Não linearidade | ±0.15 | ±0.3 | %F.S | |||
| Repetibilidade | 0.05 | 0.1 | %F.S | |||
| Histerese | 0.05 | 0.1 | %F.S | |||
| Saída de deslocamento zero | 0±1 | 0±2 | mV | |||
| Saída de escala total | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| Deriva de temperatura de deslocamento zero | ≤20KPa | ±1 | ±2.5 | %F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | %F.S | |||
| Deriva de temperatura de escala total | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | %F.S | |||
| Temperatura compensada | ≤20KPa | 0~50 | ºC | |||
| ≥35kPa | 0~70 | ºC | ||||
| Temperatura de operação | -20~80 | ºC | ||||
| Temperatura de armazenamento | -40~125 | ºC | ||||
| Sobrecarga permitida | Tome o valor menor entre 3 vezes a escala total ou 120MPa | |||||
| Pressão de ruptura | 5X a escala total | |||||
| Estabilidade a longo prazo | 0.2 % | F.S/Ano | ||||
| Material do diafragma | 316L | |||||
| Resistência de isolamento | ≥200MΩ 100VDC | |||||
| Vibração | Sem alteração sob condições de 10gRMS, 20Hz a 2000Hz | |||||
| Choque | 100g,11ms | |||||
| Tempo de resposta | ≤1ms | |||||
| Vedação do anel O | Borracha de nitrila ou borracha fluorada | |||||
| Meio de enchimento | Óleo de silicone | |||||
| Peso | ~28g | |||||
| Os parâmetros são testados nas seguintes condições: 10V @ 25ºC | ||||||
| Construção do contornodo sensor de pressão de silício | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| Conexão elétrica e compensaçãodo sensor de pressão de silício |
|
|
| Exemplos de seleção |
| Dicas de pedido |
| Perguntas e Respostas |
.
.
