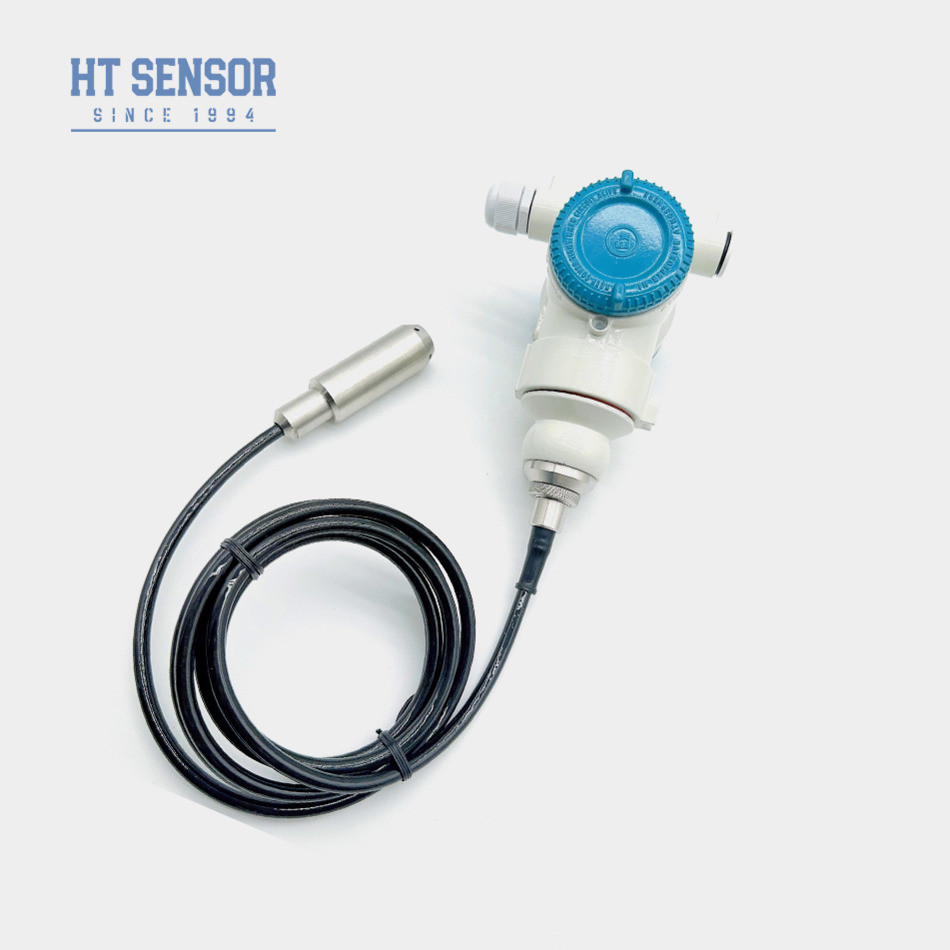

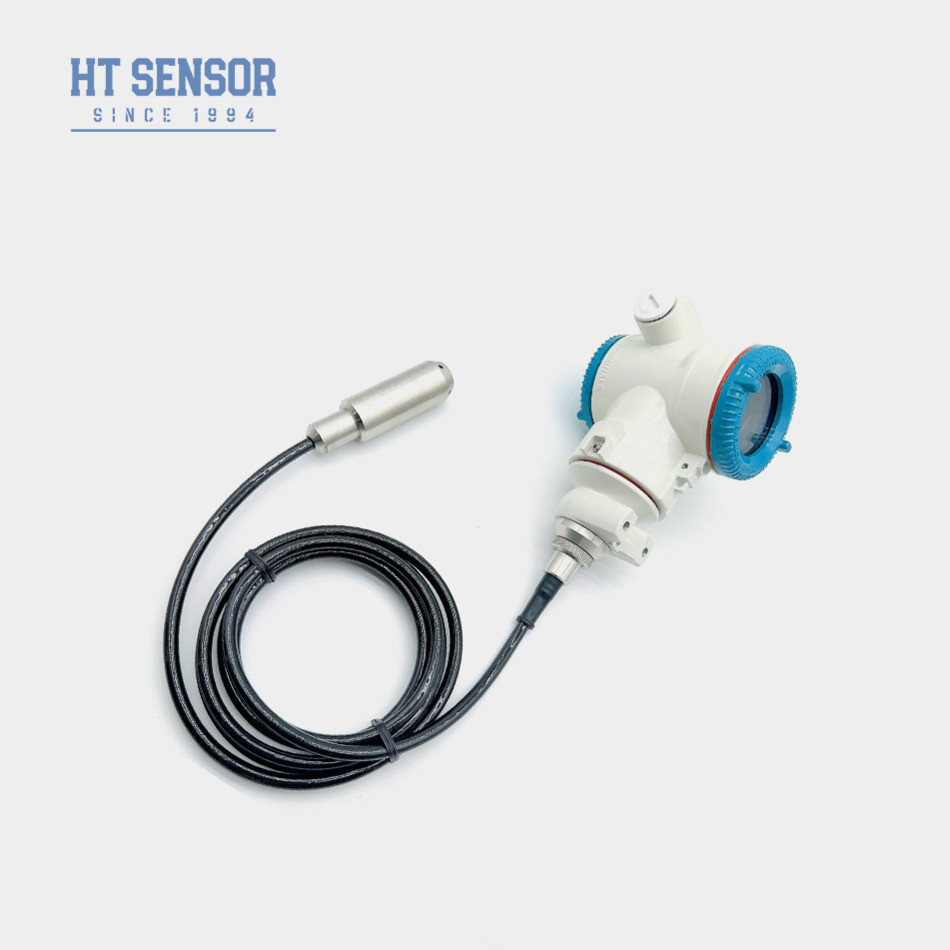

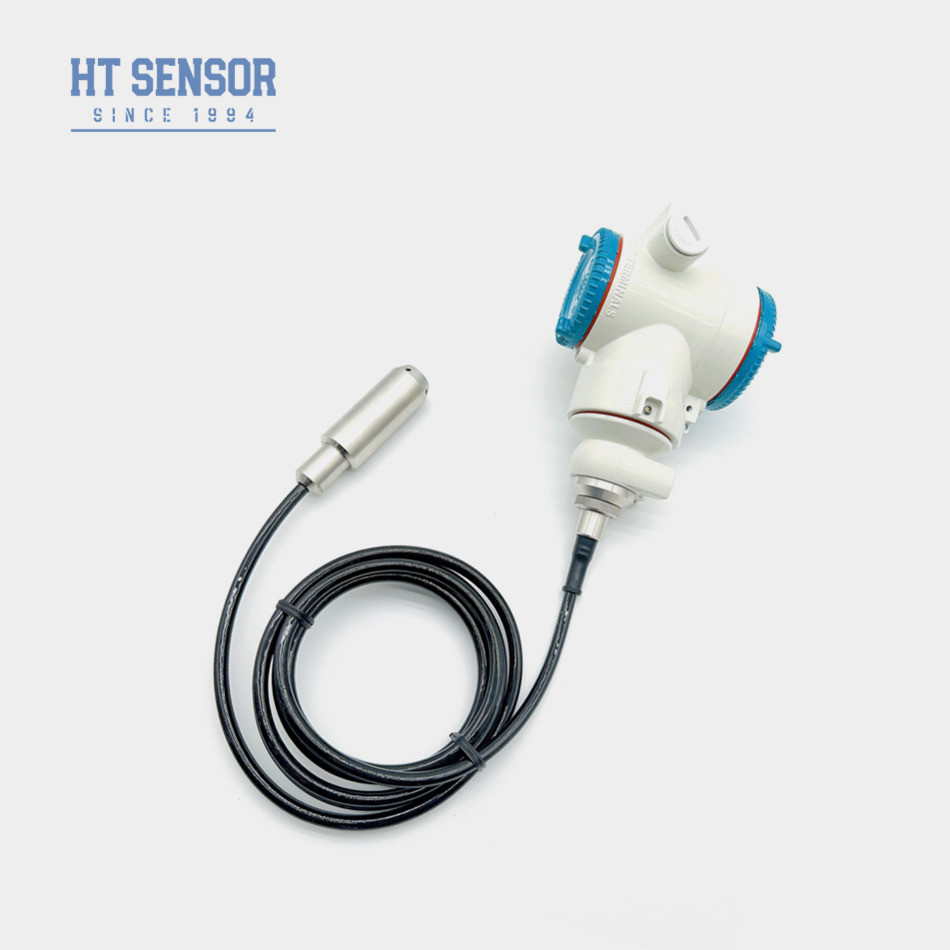

BHZ93420-III Sensor inteligente de pressão de água para medição de nível de água RS485 digital
Product Details
| Modelo N.O.: | BHZ93420-III | Precisão: | ≤ 0,5%F.S. |
|---|---|---|---|
| Intervalo de pressão: | 0-1m-400 H2O | Personalização: | OEM/ODM |
| Cabos: | PE, PU, PTFE | Material do diafragma: | Aço inoxidável 316L |
| Peso líquido: | 1.6KG | Tipo: | Tipo de silicone piezoresistivo |
| Projeto da estrutura: | Tipo entrado | Classificação IP: | IP68 |
| Destacar |
Sensor inteligente de pressão de água BHZ93420-III,Sensor de pressão RS485 para medição do nível da água,Sensor de pressão para medição digital do nível da água |
||
Product Description
BHZ93420-III 3051 Liga de Alumínio Fundido RS485 Transmissor Digital de Nível de Água
BHZ93420III.Llíquido nívelTRemetente
Introduçãode transmissor de nível de água:
O transmissor de nível de líquido inteligente de inserção BHZ93420-III é concebido com um sensor de pressão de silício piezoresistivo de alta precisão como elemento de medição do sinal.O sensor mede a pressão estáticaCom o protocolo de comunicação HART, ele consegue transmissão de sinal digital e comunicação bidirecional.incluindo os sinais analógicos e digitais, tornando-o altamente versátil e adaptável aos diferentes requisitos do sistema.
Características do produtode transmissor de nível de água:
1.HART saída de protocolo de comunicação, com capacidade de exibição
2.Alta precisão e excelente estabilidade
3.Classificação de resistência à explosão: ExiaIICT6
4.Alto nível de protecção, IP68
5.PE, PTFT, PU disponíveis
Aplicaçõesde transmissor de nível de água:
1.Compatível com 316LSS, líquidos não corrosivos
2.Monitoramento dos níveis de água em várias aplicações, tais como esgotos, água industrial e municipal, tanques de água, poços, rios, águas do mar, lagos, etc.
3Monitorização do nível do tanque de diesel, combustível e outro óleo
Parâmetros de desempenho:
| Faixa de medição | 0~10m... 400m |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 2X faixa nominal |
| Precisão @ 25oC | ± 0,1% (tipo) ± 0,2% (máximo) |
| Repetitividade | ±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese | ±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo | ± 0,15% F.S/ano (máximo) |
| Drift de temperatura zero | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Desvio de temperatura do comprimento | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura de compensação | 0-50oC (0-1m) . 0-2m); 0-70oC |
| Temperatura de funcionamento | -20°C a 80°C |
| Temperatura de armazenamento | -30°C a 100°C |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Choque. | 100 g |
| Material de habitação | Alumínio fundido, aço inoxidável 1Cr18Ni9Ti |
| Material do diafragma | 316L aço inoxidável |
| Resistência ao isolamento | >= 100MΩ@100VDC |
| Classificação à prova de explosão | ExiaIICT6 |
| Classificação de protecção | IP68 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~1,6 kg (sem cabo) |
| Material do cabo | Cabos de polietileno, poliuretano, PTFE |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ¢ 20mA com Hart | 15 ̊30VDC | 2 fios |
| Esboço Construção | |
|
2088 |
|
| 3051A | |
| 3051 | |
| Conexão elétrica | ||||
|
4-20mA - O que é isto? |
1 | V+ | Vermelho |
| 2 | V- | Amarelo | ||
| 3 | NC | |||
| 4 | NC | |||
|
4-20mA - O que é isto? |
1 | V+ | Vermelho |
| 2 | V- | Amarelo | ||
| 3 | NC | |||
| 4 | NC | |||
|
4-20mA - O que é isto? |
1 | V+ | Vermelho |
| 2 | V- | Amarelo | ||
| 3 | GND | |||
| 4 | NC | |||
| Exemplos de seleção |
Dicas de encomenda:
1Certifique-se de que o meio de medição é compatível com os componentes do produto em contacto com ele durante a selecção.
2A densidade do meio de medição deve ser especificada.
3Para interferências eletromagnéticas ou de radiofrequência fortes, por favor forneça detalhes à nossa empresa e indique-os na ordem.
4Para assegurar o funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
Ordem Guia:
| BHZ93420 | Código | Esboço Construção | ||||||||
| III. | Transmissor inteligente do nível do líquido | |||||||||
| Faixa de medição | 0~10m... 400m | |||||||||
| Código | Fornecimento de energia | |||||||||
| D1 | 24VDC | |||||||||
| Código | Sinais de saída | |||||||||
| S1 | 4 ~ 20mADC | S2 | 4 ~ 20mADCcomHarte | |||||||
| Código | Conexão elétrica | |||||||||
| B4 | 2088 com exibição | |||||||||
| B5 | 3051 | |||||||||
| B6 | 3051A | |||||||||
| Código | Tipo de pressão | |||||||||
| G | Pressão de medição | |||||||||
| A | Pressão absoluta | |||||||||
| S | Pressão de referência selada | |||||||||
| Código | Material do cabo | |||||||||
| C1 | PE | |||||||||
| C2 | PU | |||||||||
| C3 | PTFE | |||||||||
Para lhe recomendar o sensor mais adequado, informe-nos as informações abaixo.
1Temperatura de trabalho: -40 °C a 125 °C.
2- Campo de teste?
3Saída: 4-20mA, RS485 ou outros?
4Parafusos: G1/4, 1/4NPT, R1/4, M20*1.5?
5Conexão elétrica: Hirschmann, Packard.
6Quantidade da encomenda: ?
