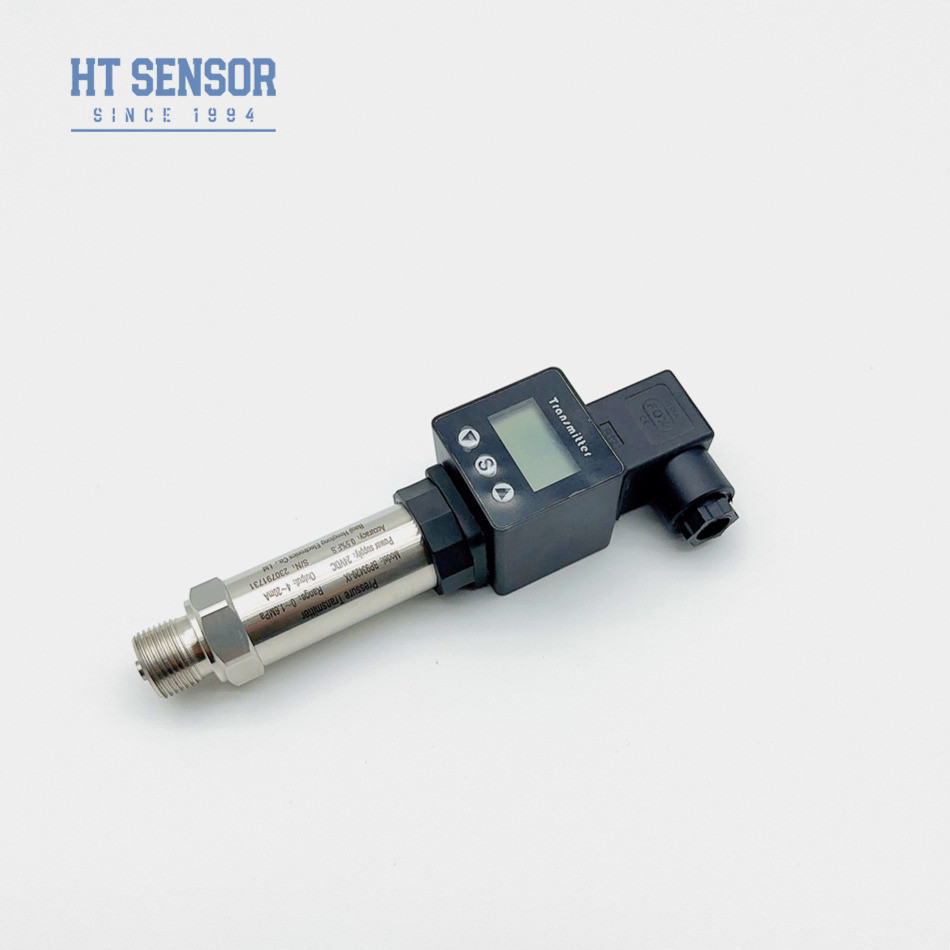

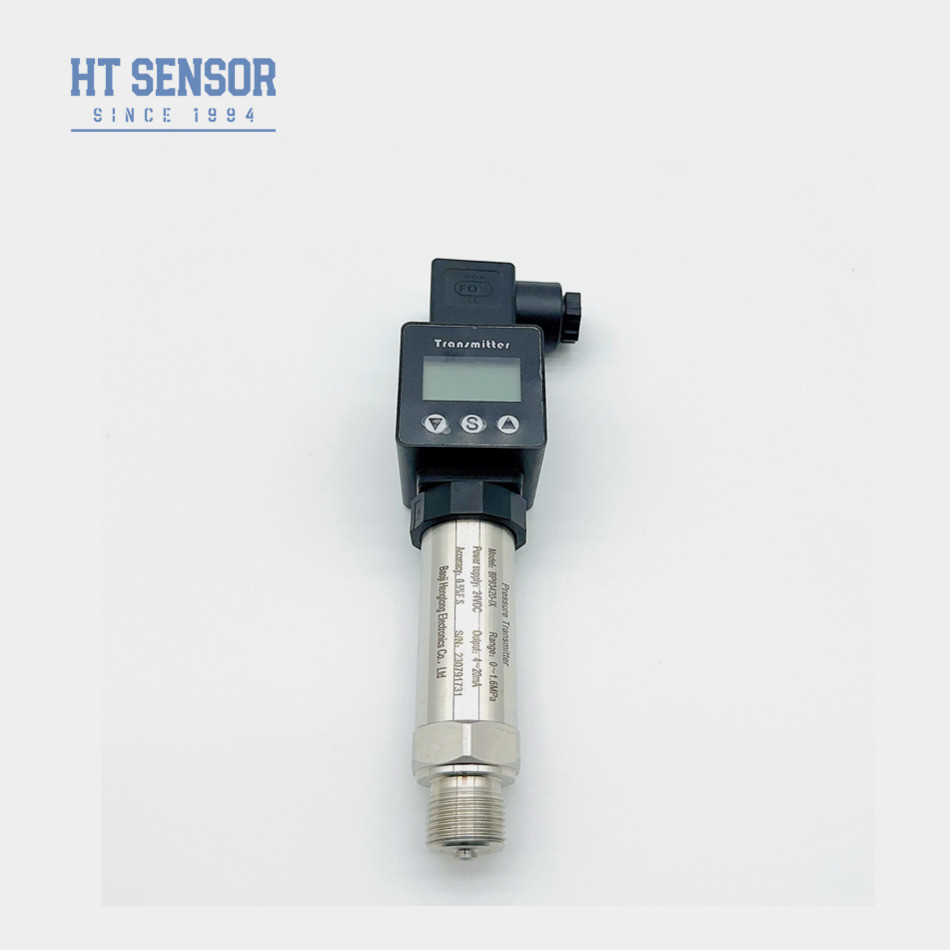

BP93420-IX Sensor de Pressão Industrial Display LED Ultra Alta Precisão Transdutor de Pressão
Product Details
| Modelo N.O.: | BP93420-IX | Intervalo de pressão: | - 100kpa... 0kpa ~ 10kpa... 100MPa |
|---|---|---|---|
| Precisão: | ≤ ± 0,5%F.S. | Potência: | 15-32VDC |
| Output: | 4-20mA /0-10VDC com ecrã LCD/LED | Material de habitação: | Aço inoxidável |
| Tipo de pressão: | Medida/Absoluto/Selado | Mediano de medição: | Líquidos, Gás, Petróleo |
| Classificação IP: | IP65 | Garantia: | 2 anos |
| Destacar |
Sensor de pressão industrial BP93420-IX,Sensor de pressão industrial LED RoHs,Transdutor de pressão de altíssima precisão de 32VDC |
||
Product Description
BP93420-IX Sensor de pressão industrial com exibição LED de alta precisão
Sensor de transmissor de pressão BP93420-IX
Introdução do sensor de pressão industrial:
O sensor de transmissor de pressão BP93420IX utiliza o núcleo cheio de óleo do sensor de pressão de silício da série HT como elemento de medição do sinal.Trata-se de um produto abrangente que combina a medição da pressãoEste versátil transmissor de pressão é amplamente reconhecido pela sua precisão e confiabilidade.garante uma medição precisa da pressão numa ampla gama de aplicaçõesA estabilidade a longo prazo do sensor torna-o ideal para processos industriais exigentes, reduzindo eficazmente os custos de manutenção e substituição.
Características do produtode sensor de pressão industrial:
1Ampla gama de medidas, estrutura de aço inoxidável.
2Várias opções de interface de pressão.
3Alta precisão, visualização disponível.
Aplicaçõesde sensor de pressão industrial:
1Adequado para investigação científica.
2. petróleo, química.
3. Comumente empregados nos sectores marítimo e da aviação.
| Parâmetros de desempenho do sensor do transmissor de pressão | |
| Faixa de medição | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ± 0,25% (tipo) ± 0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | Alumínio fundido |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,25 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 fios |
| Dicas de encomenda |
1.Nesse caso, certifique-se de que o meio a medir é compatível com as partes de contacto do transmissor do sensor de pressão industrial BP93420-IX, ao selecionar o produto a utilizar.
2Observe que os produtos à prova de explosão não incluem cabeças de visualização digital quando se faz um pedido.
3.Quando se encomendam transmissores com cabeça de visualização LCD ou LED, é essencial assegurar que a fonte de alimentação do transmissor não seja inferior a 20VDC.
4.Garantir o funcionamento fiável doBP93420-IXNo caso de um transmissor de sensores de pressão industriais, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e assegurem que o produto e a fonte de alimentação estão ligados à terra de forma fiável.
5.O anel O de borracha fluoro utilizado noBP93420-IXO transmissor de sensores de pressão industrial tem uma faixa de temperatura de funcionamento nominal de -20oC a 250oC. Para temperaturas de funcionamento inferiores a -20oC, é necessário escolher uma vedação de anel O EPDM.

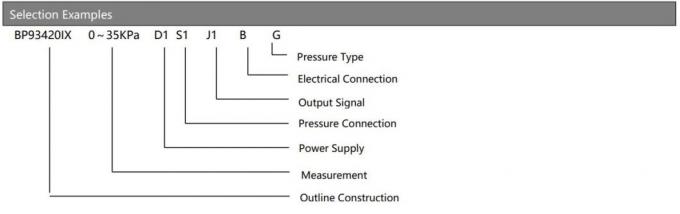

| Guia de encomendas | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IB | Transmissor de pressão geral | IX | Exibir transmissor de pressão | |||||
| IE | Transmissor de pressão de aviação resistente a choques | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Se | Transmissor de pressão à prova de umidade | IIE/IIIE | Transmissor de pressão geral/exibido | |||||
| IN | Transmissor de pressão dedicado para ar condicionado | |||||||
| IC | Transmissor de pressão de alta temperatura | |||||||
| QI/QIT | Grande diafragma/transmissor de pressão de alta temperatura | |||||||
| Faixa de medição | - 100kPa... 0kPa ~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||

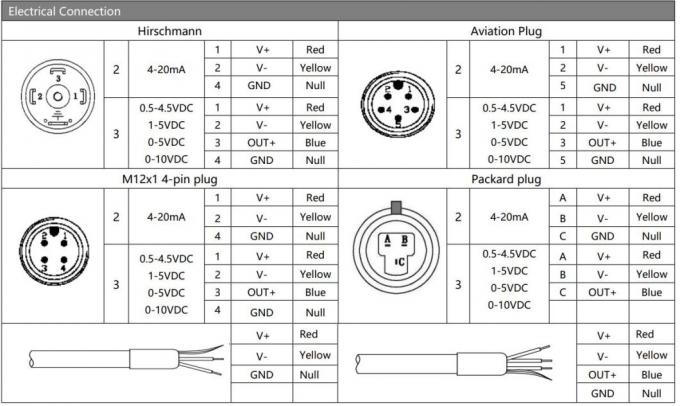

| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
Para lhe recomendar o sensor mais adequado, informe-nos as informações abaixo.
1Temperatura de trabalho: -40 °C a 125 °C.
2- Campo de teste?
3Saída: 4-20mA, RS485 ou outros?
4Parafusos: G1/4, 1/4NPT, R1/4, M20*1.5?
5Conexão elétrica: Hirschmann, Packard.
6Quantidade da encomenda: ?
