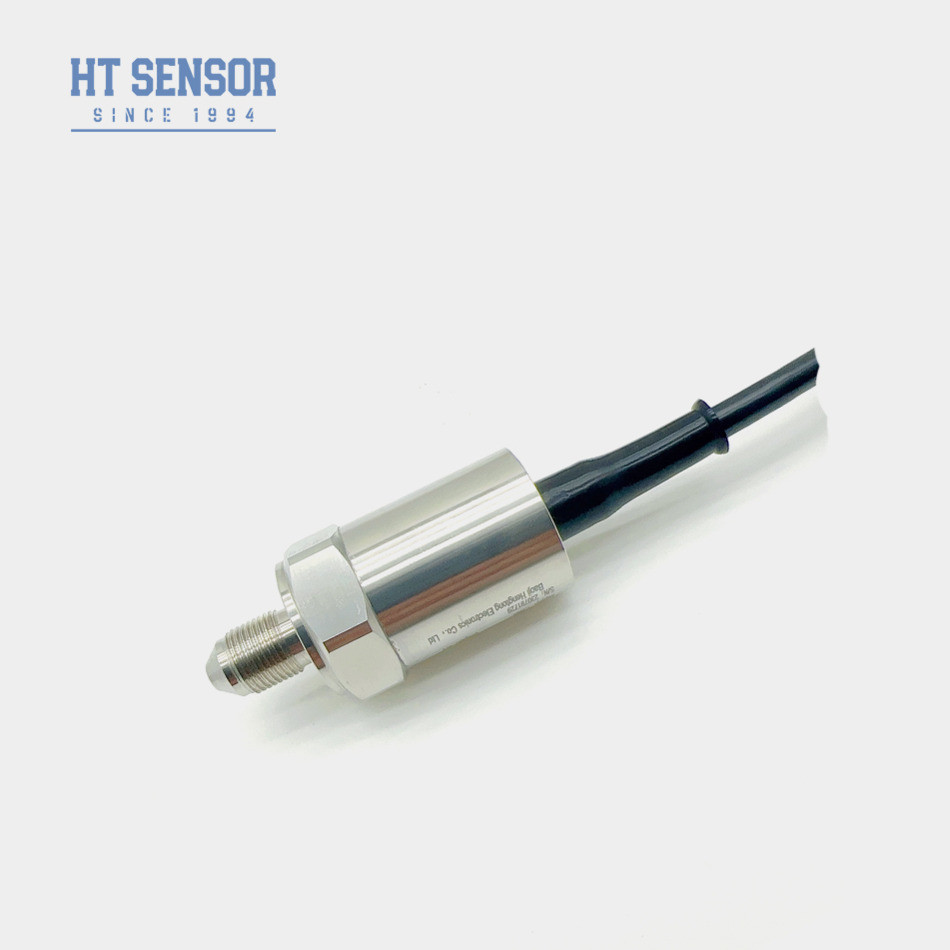

BP9325 Sensor de pressão industrial MV Signal Sensores de pressão de silício piezoresistivo
Product Details
| Modelo N.O.: | BP9325 Sensor de pressão industrial | Material de habitação: | Aço inoxidável |
|---|---|---|---|
| Temperatura de funcionamento: | -20℃ a +80℃ | Fornecimento de energia: | 10V/1,5mA |
| Intervalo de pressão: | 0-100MPa | Classificação IP: | IP65 |
| Saída de sinal: | mV | Tipo de ligação: | Conector M12 |
| Garantia: | 2 anos | Tipo: | Piezoresistente de silício difuso |
| Destacar |
BP9325 Sensor de pressão industrial,Sensor de pressão industrial sinal MV 1,5 mA |
||
Product Description
Introdução do sensor de pressão industrial:
BP9325 sensor de pressão piezorresistivo de silício é um silício difuso altamente estávelA pressão diferencial do meio medido é transmitida paraO diafragma de silício através de um diafragma de isolamento de 316L e óleo de silício.Utilizando o efeito piezorresistivo do silício difuso, ele atinge o propósitode medição da pressão de líquidos e gases
Características do produtode sensor de pressão industrial:
1Utiliza tecnologia avançada e um invólucro de aço inoxidável 316L, com materiais
2. como o diafragma de titânio completo e Hastelloy
3. Emprega circuitos de película espessa para compensação de temperatura e correcção de ponto zero
4. Alta fiabilidade, repetibilidade e estabilidade
Aplicaçõesde sensor de pressão industrial:
1Adequado para medir a pressão de gases e líquidos não corrosivos com aço inoxidável 316L
2Aplicadas em processos industriais no local, tais como petróleo, químicos,Metalurgia, geração de energia e hidrologia
3. Utilizado nas indústrias marítima e aeronáutica
4Sistemas de controlo hidráulico e pneumático
5. Controle de processos
Condição básicade sensor de pressão industrial:
1Fornecimento de energia: ≤ 2 mADC (valor típico 1,5 mADC)
2. Impedância de entrada: 2,5 KΩ~6 KΩ
3Impedância de saída:2.5KΩ~6KΩ
4Conexão elétrica: pinos de Kovar revestidos de ouro ou fios de alta temperatura de 100 mm
| Parâmetros de desempenho: | |||||
| Faixa de medição | Diâmetro ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Fechado (S) | 3500KPa, 7MPa, 10MPa, 20MPa, 40MPa, 60MPa, 100MPa | ||||
| Tipo | Max. | Unidade | |||
| Linearidade | ± 0.15 | ± 0.3 | % F.S. | ||
| Repetitividade | 0.05 | 0.1 | % F.S. | ||
| Histerese | 0.05 | 0.1 | % F.S. | ||
| Output de compensação zero | 0 ± 1 | 0 ± 2 | mV | ||
| Produção em escala total | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100±30 | mV | ||
| Temperatura de deslocamento zero. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temperatura de escala completa. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temporário compensado. | ≤ 20 KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura de funcionamento | -20 a 80 | oC | |||
| Temperatura de armazenamento | -40 ~ 125 | oC | |||
| Sobrecarga admissível | Tomar o valor menor entre 3 vezes a escala completa ou 120MPa | ||||
| Pressão de explosão | 5x a escala completa | ||||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | |||
| Material do diafragma | 316L | ||||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | ||||
| Selo de anel O | Goma nitrílica ou goma fluorada | ||||
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | ||||
| Choque. | 100 g, 11 ms | ||||
| Tempo de resposta | ≤ 1 ms | ||||
| Meio de enchimento | Óleo de silício | ||||
| Peso | ~ 0,1 kg | ||||
| Os parâmetros são ensaiados nas seguintes condições: corrente constante de 1,5 mA e temperatura ambiente de 25 °C | |||||
Para lhe recomendar o sensor mais adequado, informe-nos as informações abaixo.
1Temperatura de trabalho: -40 °C a 125 °C.
2- Campo de teste?
3Saída: 4-20mA, RS485 ou outros?
4Parafusos: G1/4, 1/4NPT, R1/4, M20*1.5?
5Conexão elétrica: Hirschmann, Packard.
6Quantidade da encomenda: ?
