24V 0,1%F.S Transmissor de pressão sanitária Sensor de pressão de diafragma plano inteligente
Product Details
| Modelo N.O.: | BP93420-IIIQT | Intervalo de pressão: | - 100kPa... 0kPa ~ 35kPa...3.5MPa |
|---|---|---|---|
| Grau de precisão: | ≤ 0,5%F.S. | Estabilidade a longo prazo: | +-0,1% F.S/Ano (tipo) |
| Resposta de frequência: | 2.4kHz | Material de habitação: | liga de alumínio |
| Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada | Tipo do núcleo: | Sensor de pressão de silício piezoresistivo |
| Mediano de medição: | Líquidos, Gás, Petróleo | Classificação IP: | IP65 |
| Destacar |
0.1% F.S. Transmissor de pressão sanitário inteligente,Transmissor de pressão sanitária de 24 V,Sensor de pressão do diafragma plano de 24 V |
||
Product Description
24V 0,1% F.S. Transmissor de pressão inteligente sanitário Sensor de pressão do diafragma plano

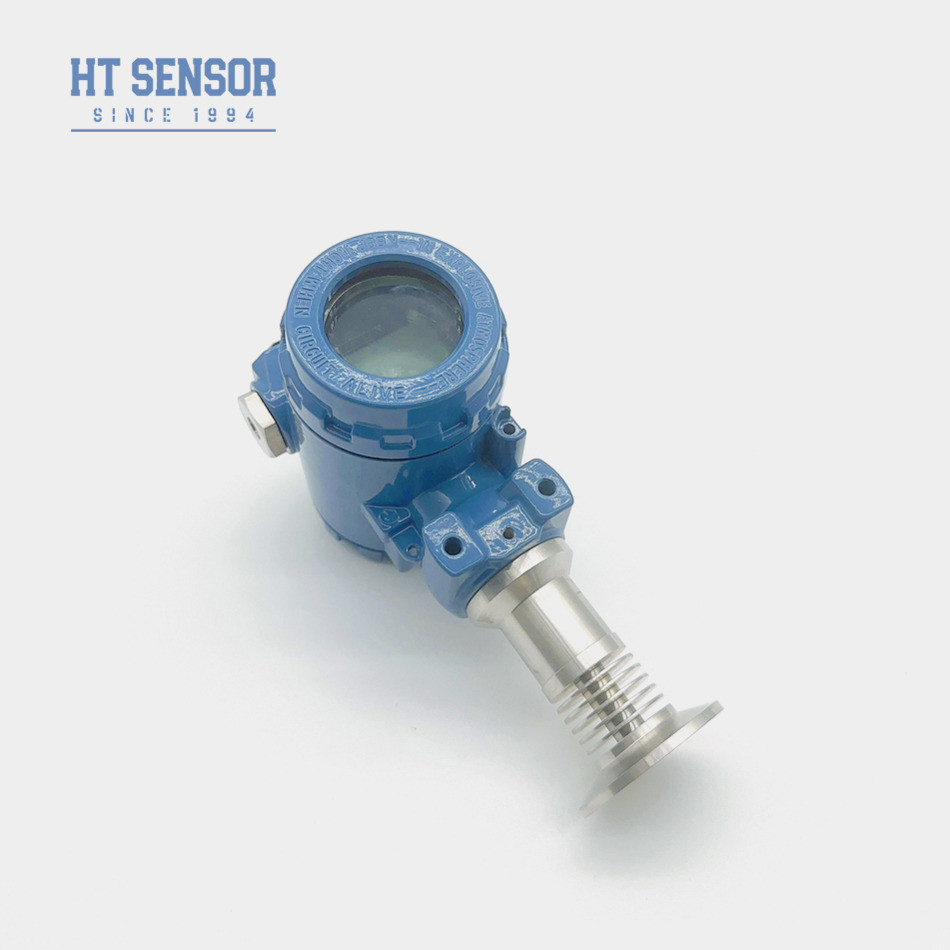

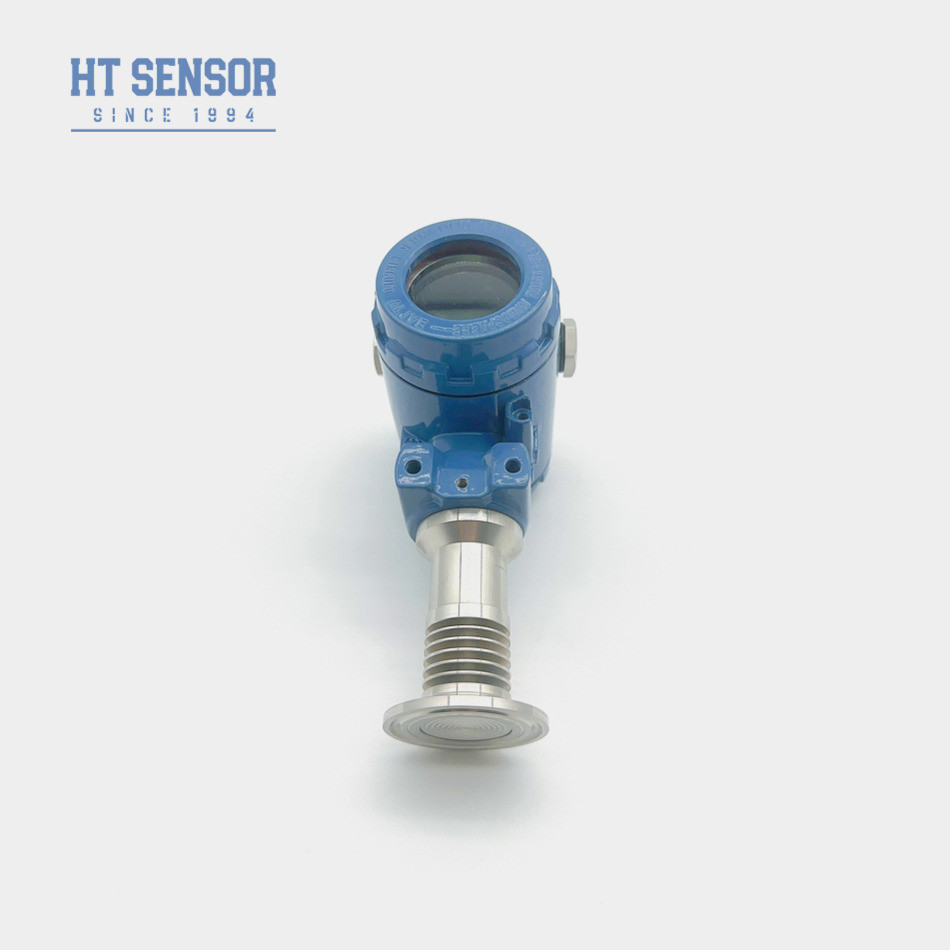

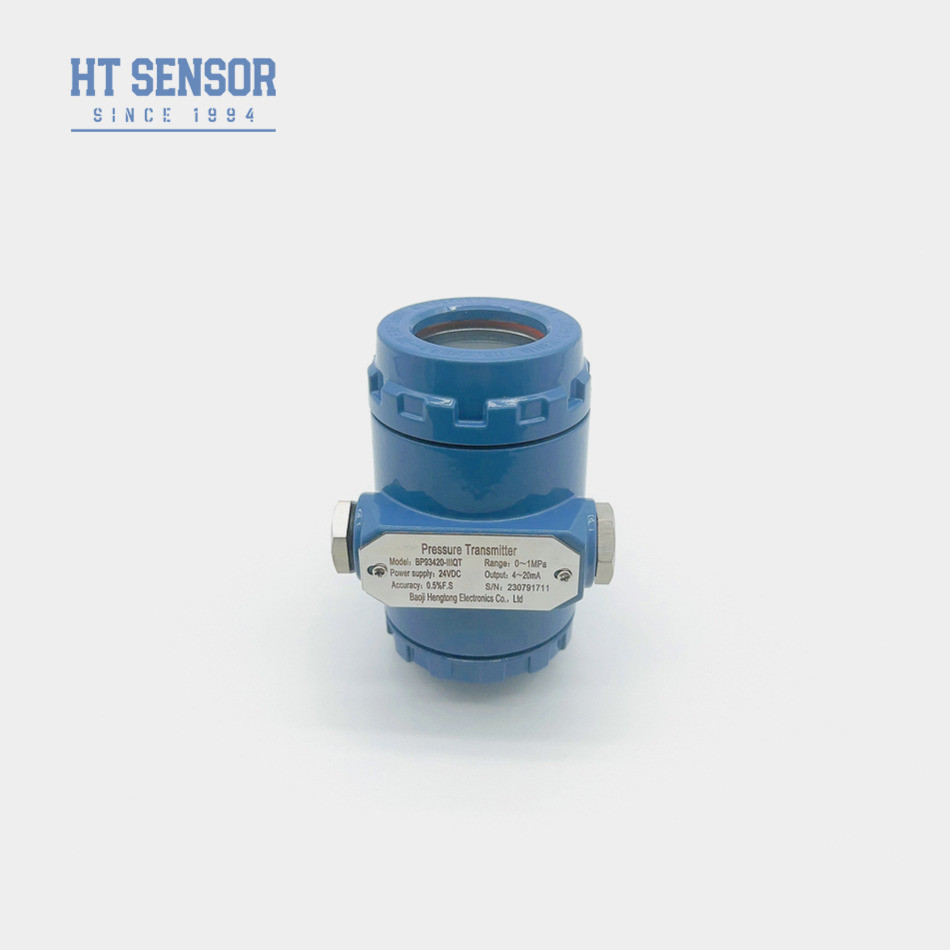

Transmissor de pressão BP93420-IIIQT
IntroduçãoInteligente.Sensor de pressão:
O transmissor de pressão BP93420-IIIQT está equipado com um núcleo de isolamento de silício de resistência à pressão da série HT, cheio de óleo, que serve como elemento de medição do sinal.É projetado com um diafragma de descarga de metal completo e utiliza soldagem direta com a conexão do processo, garantindo ligações precisas e precisas entre a ligação do processo e o diafragma de medição.prevenção eficaz de problemas como o bloqueio do buraco de pressão causado por meios de cristalização.
Características do produtode SmartSensor de pressão:
1- Ampla gama de medições, várias opções de interface de pressão
2Opções de sinal de saída diversas
3. Zero e escala completa ajustáveis
4. Alta precisão, múltiplas ligações de processo estéreis
Aplicaçõesde SmartSensor de pressão:
1O transmissor de pressão é concebido para medir a pressão de gases e líquidos não corrosivos utilizando 316L.
2É comumente utilizado nas indústrias de higiene médica, biofarmacêutica e alimentar para aplicações de processamento estéril.
3Este transmissor também é útil nas indústrias do papel e da química, bem como para medições de nível de esgoto e pressão de latas de bebidas.Pode ser utilizado em sistemas de controlo hidráulico e pneumático para medição e controlo precisos da pressão.
| Parâmetros de desempenho | |
| Faixa de medição | - 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | ≤ 0,1%FS |
| Histerese | ≤ 0,1%FS |
| Estabilidade a longo prazo | ± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,3 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 fios |
| Dicas de encomenda |
2No momento da encomenda, por favor, note que os produtos à prova de explosão não incluem cabeças de visualização digital.
3. Ao encomendar transmissores com cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para assegurar um funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
5. A gama de temperatura de funcionamento nominal do anel de O de borracha fluoro é de -20oC a 250oC. Quando a temperatura de funcionamento do produto é inferior a -20oC, é necessário escolher uma vedação de anel de O EPDM.
6O comprimento padrão do cabo é de 1,5 m, disponível em três materiais. Se não especificado, será fornecido com material de cabo de polietileno.Por favor, especifique na ordem..
7Para requisitos especiais como vibração forte, força de impacto instantânea, interferência eletromagnética ou de radiofrequência forte, por favor informe a nossa empresa e especifique-os na ordem.

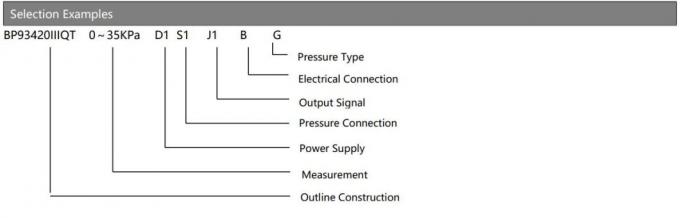

| Guia de encomendas | ||||||||
| BP93420XX | Transmissor de pressão | |||||||

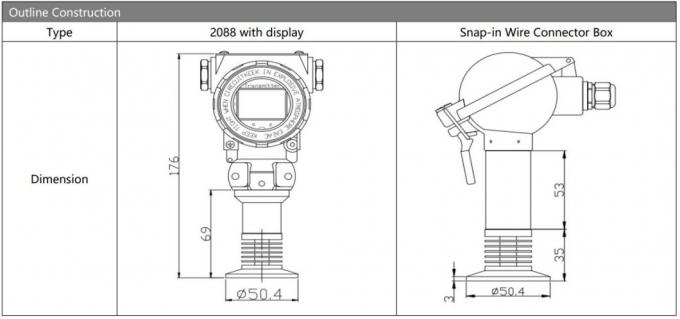

| Código | Esboço Construção | |||||||
| IB | Transmissor de pressão geral | IX | Exibir transmissor de pressão | |||||
| IE | Transmissor de pressão de aviação resistente a choques | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Se | Transmissor de pressão à prova de umidade | IIE/IIIE | Transmissor de pressão geral/exibido | |||||
| IN | Transmissor de pressão dedicado para ar condicionado | |||||||
| IC | Transmissor de pressão de alta temperatura | |||||||
| QI/QIT | Grande diafragma/transmissor de pressão de alta temperatura | |||||||
| Faixa de medição | - 100kPa... 0kPa ~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

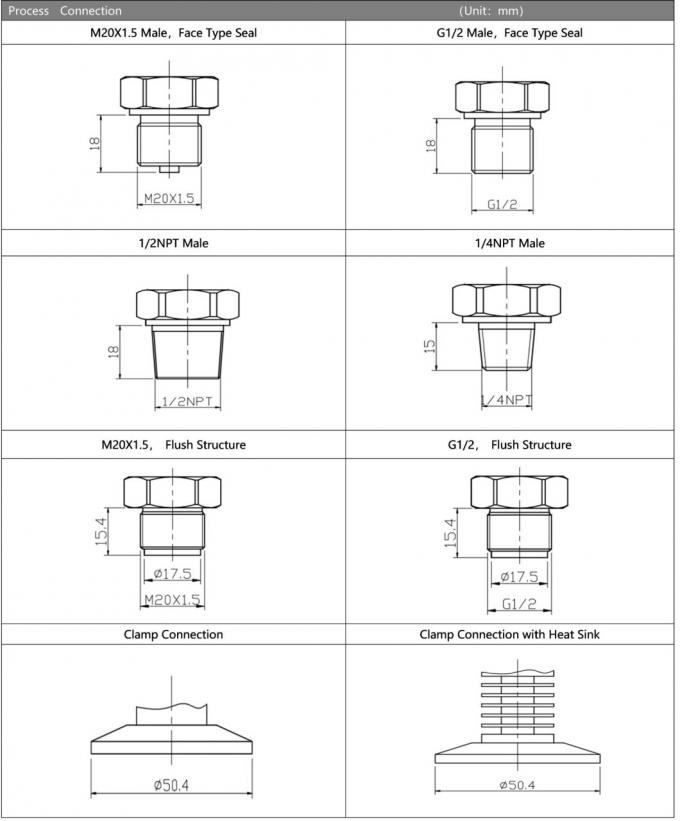

| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
Perguntas frequentes:
P: Quais são as principais características dos seus transmissores de sensores de pressão?
R: Os nossos transmissores de sensores de pressão são conhecidos pela sua alta precisão, durabilidade e desempenho excepcional.
P: Posso solicitar especificações personalizadas para os transmissores?
R: Sim, fornecemos serviços OEM e ODM para acomodar especificações especiais.
P: Qual é a sua capacidade de produção de transmissores de sensores de pressão?
R: As nossas instalações de fabrico têm uma capacidade de produção mensal de até 30.000 unidades.
P: Qual é o prazo típico de entrega dos seus produtos?
R: Para modelos padrão, o prazo de entrega é geralmente de 5 a 8 dias úteis.
P: Como são os preços dos seus produtos?
R: Oferecemos preços competitivos para os nossos produtos e oferecemos descontos para encomendas em massa ou parcerias de longo prazo.
P: Qual é o período de garantia dos seus produtos?
R: Os nossos produtos vêm com um período de garantia de 24 meses a partir da data de envio.
