Transmissor de pressão inteligente de diafragma plano Transmissor de pressão piezoresistivo digital
Product Details
| Modelo N.O.: | BPHT24-III | Intervalo de pressão: | 0kpa ~10kpa...20MPa |
|---|---|---|---|
| Sinais de saída: | 4-20mA 1-5V 0-5V | Potência: | 12-30VDC, 24V padrão |
| Precisão: | ≤ ± 0,5%F.S. | Garantia: | 2 anos |
| Tipo de pressão: | Medidor, pressão absoluta, pressão selada | Temporário operacional.: | -20 a 80 °C |
| Mediano de medição: | Líquidos, Gás, Petróleo | Materiais: | Liga de Alumínio Fundido |
| Destacar |
Transmissores de pressão inteligentes de diafragma plano RoHs,Transmissor de pressão inteligente RoHs digitais,Transmissor digital de pressão piezorresistivo |
||
Product Description
Transmissor de pressão inteligente de diafragma plana piezoresistiva RS485 Sensor de pressão digital

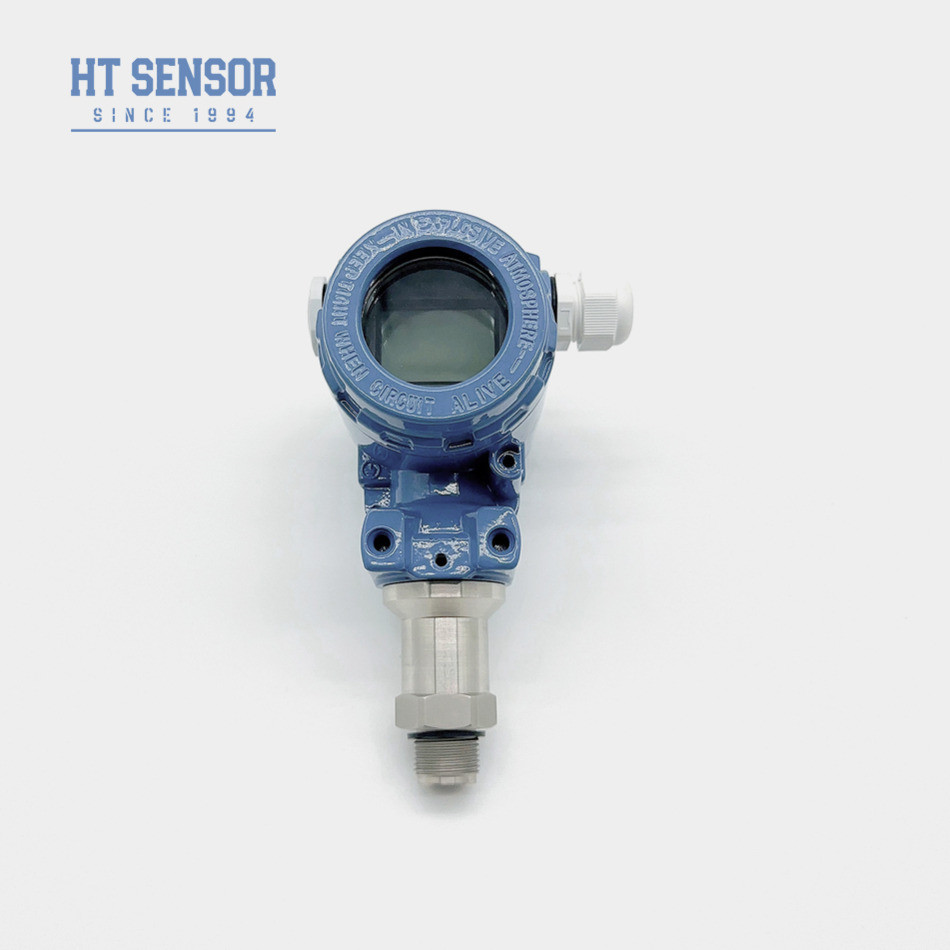

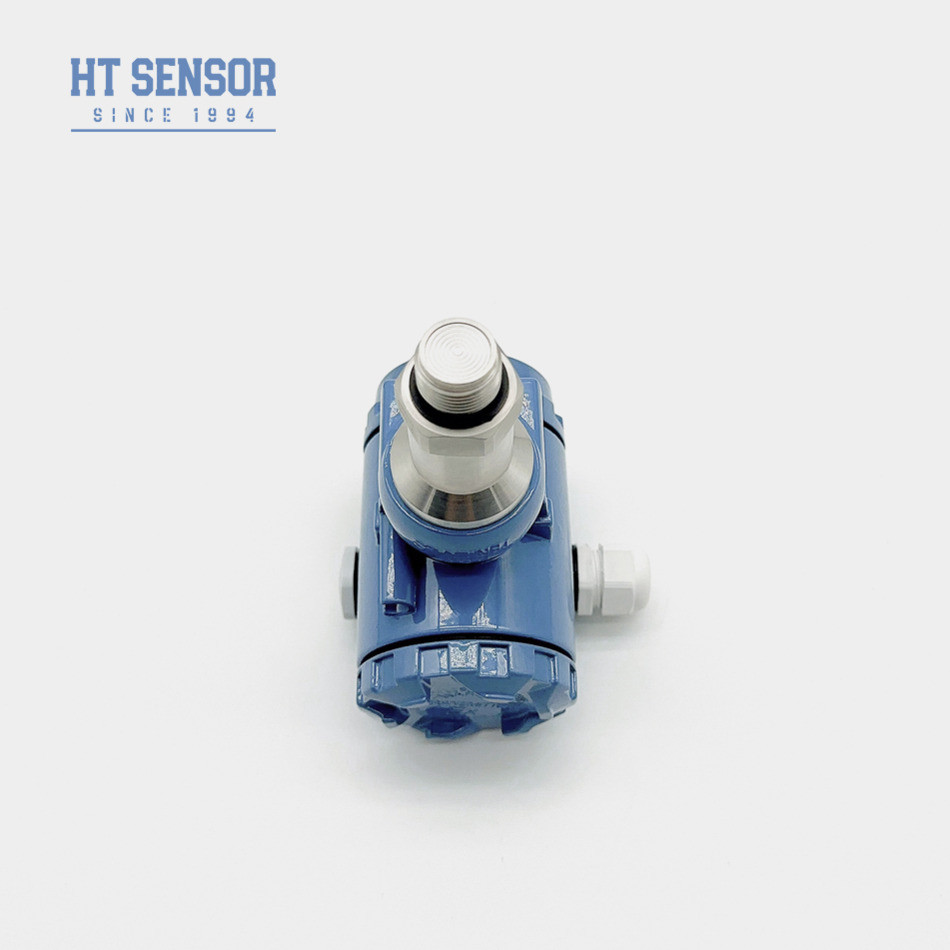

Transmissor de pressão inteligente BPHT24-III
Introdução de um transmissor de pressão inteligente:
O transmissor de pressão digital inteligente BPHT24-III é constituído por um sensor inteligente e uma placa electrónica inteligente.circuito de detecção de diafragma de mediçãoA placa de circuito inteligente é constituída por um controlador de microcomputador e circuitos periféricos,que facilitam a conversão de sinais de pressão em sinais elétricosEste dispositivo de medição de pressão de alta precisão utiliza a tecnologia de filme plano exclusiva para garantir medições precisas com estabilidade e confiabilidade excepcionais em uma ampla gama de temperaturas.Ele encontra amplas aplicações na automação industrial, protecção do ambiente, energia e outros domínios relevantes.
Características do produtode transmissor de pressão inteligente:
1. Largo intervalo de medição
2. Várias formas de sinal de saída
3Ponto zero ajustável e escala completa
4. Alta precisão e estabilidade
Aplicaçõesde transmissor de pressão inteligente:
1Este transmissor é comumente usado em indústrias como petróleo, química, metalurgia, geração de energia e hidrologia.
2É concebido para a medição e controlo precisos da pressão em ambientes industriais ao ar livre.
| Parâmetros de desempenho do transmissor de pressão inteligente | |
| Faixa de medição | 0kPa ~ 10kPa... 20MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | ≤ ± 0,1% FS |
| Histerese | ≤ ± 0,1% FS |
| Estabilidade a longo prazo | ± 0,1% de F.S./ano ((típico) ± 0,2% de F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | Liga de alumínio |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 1,2 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 fios |
| Dicas de encomenda |
2No momento da encomenda, por favor, note que os produtos à prova de explosão não incluem cabeças de visualização digital.
3. Ao encomendar transmissores com cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para assegurar um funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
5. A gama de temperatura de funcionamento nominal do anel de O de borracha fluoro é de -20oC a 250oC. Quando a temperatura de funcionamento do produto é inferior a -20oC, é necessário escolher uma vedação de anel de O EPDM.
6Para requisitos especiais como vibração forte, força de impacto instantânea, interferência eletromagnética ou de radiofrequência forte, por favor informe a nossa empresa e especifique-os na ordem.
Perguntas frequentes:
Para lhe recomendar o sensor mais adequado, informe-nos as informações abaixo.
1Temperatura de trabalho: -40 °C a 125 °C.
2- Campo de teste?
3Saída: 4-20mA, RS485 ou outros?
4Parafusos: G1/4, 1/4NPT, R1/4, M20*1.5?
5Conexão elétrica: Hirschmann, Packard.
6Quantidade da encomenda: ?
