4-20mA sinal de saída Sensor de pressão do diafragma de silício Transdutor de pressão de silício

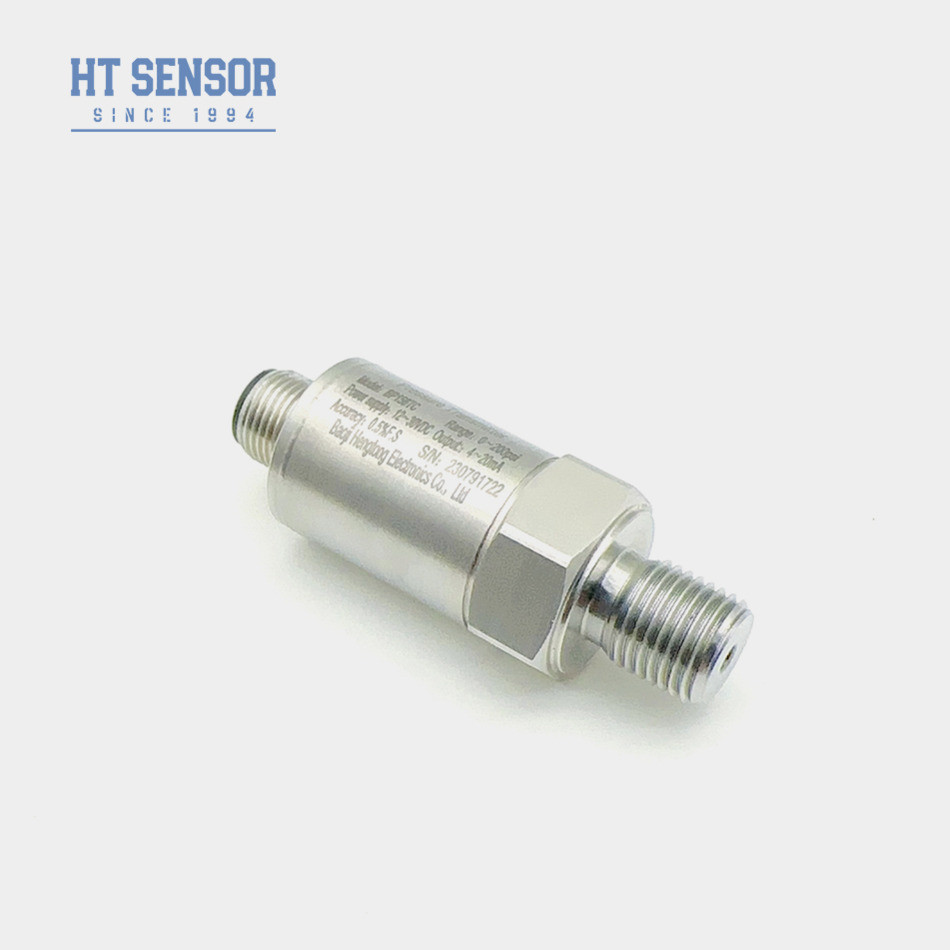

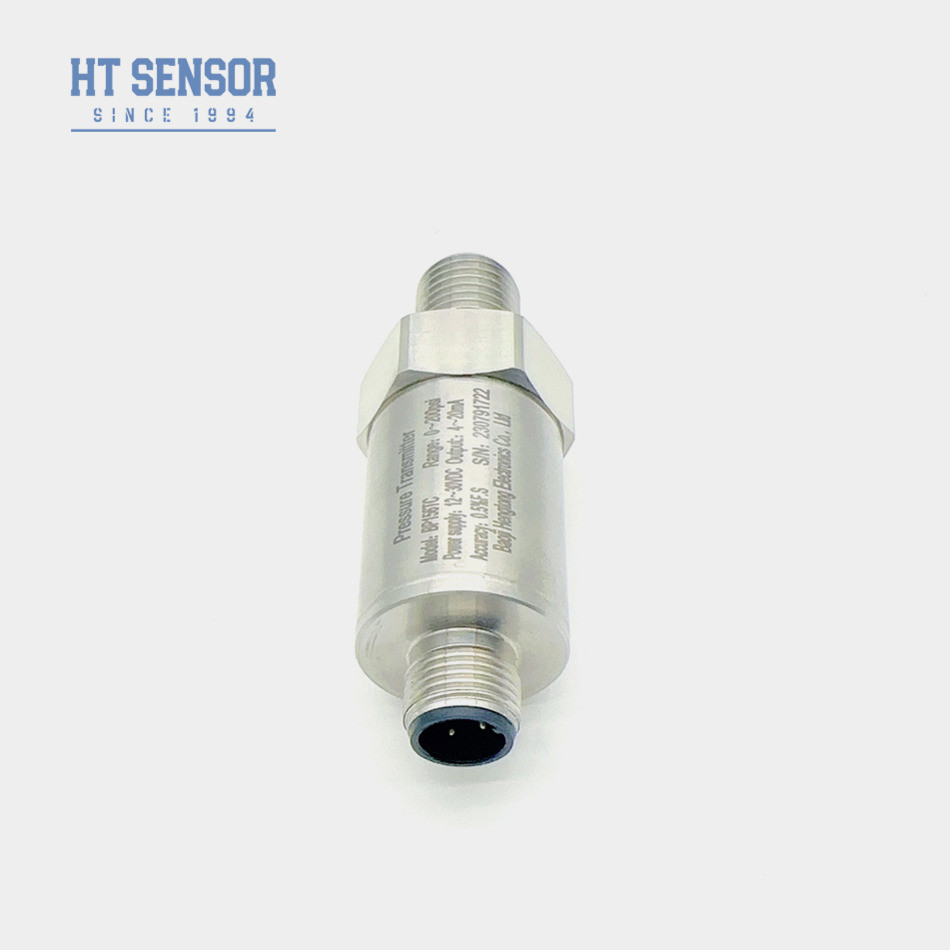

4-20mA Sensor de Pressão Industrial Piezoresistivo de Silício Transmissor BP156

BP156 Sensor de pressão industrial

Introdução do sensor de pressão industrial BP156:
Com o seu design e construção avançados, o transmissor de pressão da série BP156 fornece medições de pressão precisas e precisas em várias aplicações industriais.Sua robusta caixa de aço inoxidável proporciona durabilidade e proteção em ambientes adversosO núcleo cheio de óleo da membrana de isolamento de silício resistente à pressão da série HT garante um desempenho fiável mesmo em condições difíceis

Características do produtode BP156 Sensor de pressão industrial:
1• Ampla gama de medições, estrutura de aço inoxidável, diversas formas de interface de pressão
2- Estrutura de aço inoxidável com classificação de protecção IP65
3- Zero e ajustável em escala completa
4. Alta precisão, toda estrutura de aço inoxidável

Aplicaçõesde BP156 Sensor de pressão industrial:
1Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L
2Aplicadas nas indústrias marítima e aeronáutica
3. Utilizado em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia
4. Utilizado em sistemas de controlo hidráulico e pneumático

Sinais de saída	Tensão de alimentação	Tipo de saída
4 ~ 20 mA	12 ~ 30VDC	2/3/4 de fio
0~10/20mA		3 fios
0/1 ~ 5V
0/1 ~ 10V
0.5~4.5V	5VDC

Exemplos de seleção

Dicas de encomenda

1Ao selecionar o produto, certifique-se de que o meio a medir é compatível com as partes de contacto do produto.
2No momento da encomenda, por favor, note que os produtos à prova de explosão não incluem cabeças de visualização digital.
3Para assegurar um funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
4. A gama de temperatura de funcionamento nominal do anel de O de borracha fluoro é de -20oC a 250oC. Quando a temperatura de funcionamento do produto é inferior a -20oC, é necessário escolher uma vedação de anel de O EPDM.
5O comprimento padrão do cabo é de 1,5 m, disponível em três materiais. Se não especificado, será fornecido com material de cabo de polietileno.Por favor, especifique na ordem..

Guia de encomendas
BP15X	Transmissor de pressão analógico
	Código	Esboço Construção
	5	Fecho de Packard				6	Cabo de saída direta selado 1,5 metros
	7	Conector Mini Hirschmann				8	Grande conector Hirschmann
		Faixa de medição	0kPa ~ 10kPa...5MPa
		(0-X) Kpa ou MPa	X: Indica o intervalo de medição real
			Código	Fornecimento de energia
			D1	24VDC
			D2	5VDC
			D3	Outros
				Código	Sinais de saída
				S1	4 ~ 20mADC		S5	0~20mADC
				S2	1 ~ 5VDC		S6	0~10VDC
				S3	0~5VDC		S7	0.5~4.5VDC
				S4	0~10mADC
					Código		Conexão de pressão
					J1		M20×1.5
					J2		G1/2
					J3		G1/4
					J4		7/16-20UNF
					J5		Outros (Flancas)
							Código	Conexão elétrica
							B1	Hirschmann
							B2	PG7
							B3	Cabo fechado saída 1,5 metros
							B4	Outros
								Código	Tipo de pressão
								G	Pressão de medição
								A	Pressão absoluta
								S	Pressão de referência selada
