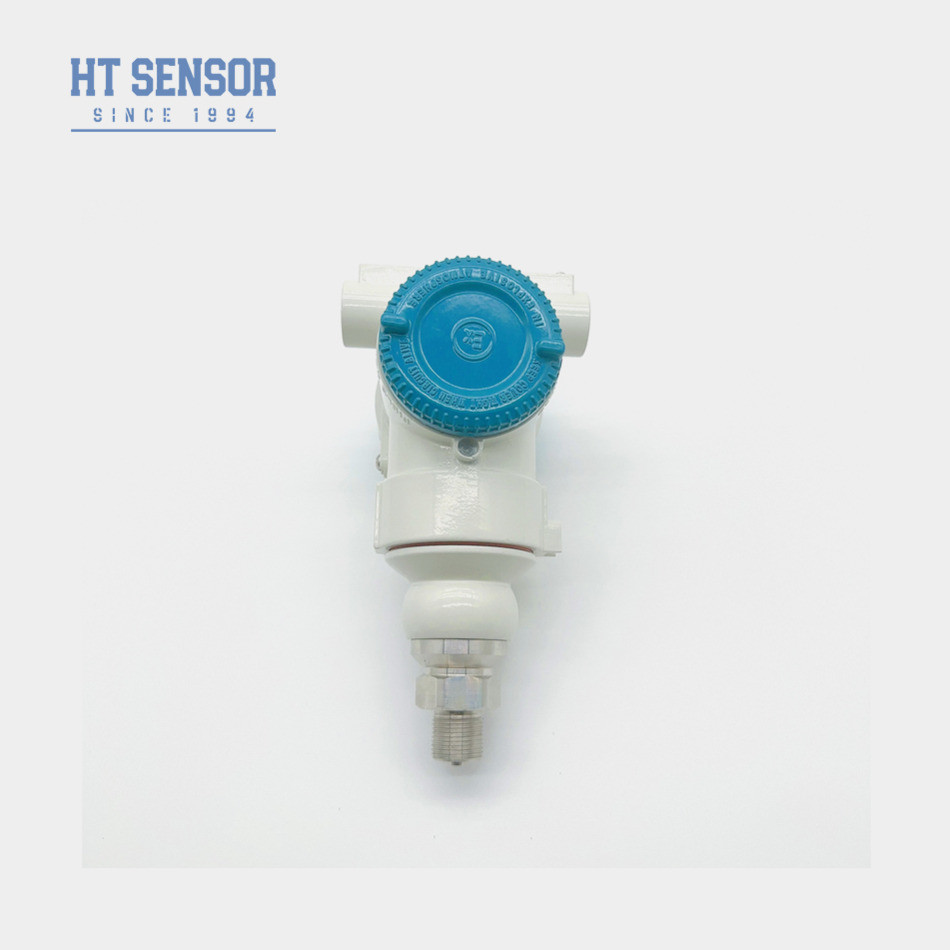

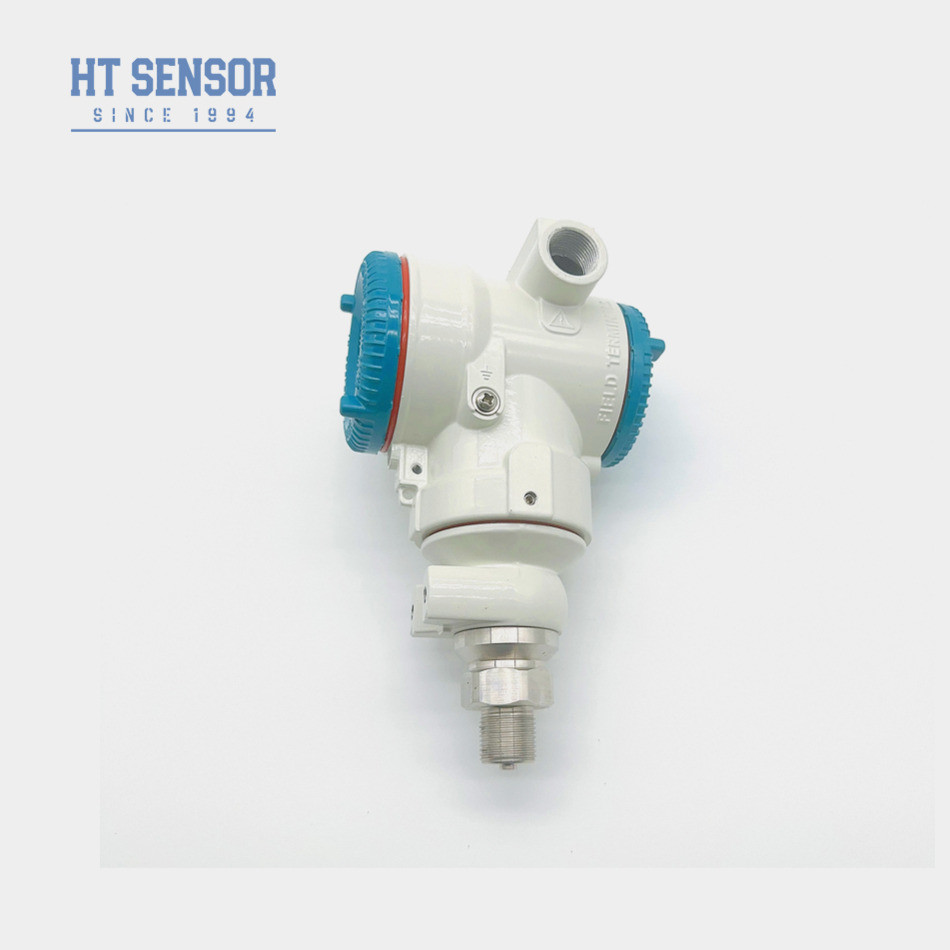

Introdução de um transmissor de pressão inteligente:
O transmissor de pressão digital inteligente BP93420-III é um dispositivo versátil que mede com precisão a pressão de líquidos, gases ou vapor.bem como uma variedade de opções de sinal de saída para atender a diferentes necessidades de aplicaçãoCom altos níveis de precisão e estabilidade, o BP93420-III garante leituras de pressão fiáveis e consistentes ao longo do tempo.é altamente personalizável e pode ser configurado para atender a requisitos específicos de alcance, precisão e sinal de saída.
Características do produtode transmissor de pressão inteligente:
1. Largo intervalo de medição
2. Várias formas de sinal de saída
3. Alta precisão
4.Bode à prova de explosão
Aplicaçõesde transmissor de pressão inteligente:
1- Petróleo e hidrologia
2- Medição e controlo da pressão
3Indústria geral
4. Controle de processos
| Parâmetros de desempenho do transmissor de pressão inteligente |
| Faixa de medição |
- 100kPa... 0kPa ~ 10kPa... 100MPa |
| Tipo de pressão |
Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga |
≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC |
±0,25% (típico) ±0,5% (máximo) |
| Repetitividade |
≤ ± 0,1% FS |
| Histerese |
≤ ± 0,1% FS |
| Estabilidade a longo prazo |
± 0,1% de F.S./ano ((típico) ± 0,2% de F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência |
2.4Khz |
| Temperatura de compensação |
0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento |
-20oC a 80oC |
| Temperatura de armazenamento |
-40oC a 120oC |
| Vibração |
10 g,55 Hz ~ 2 kHz |
| Material de habitação |
Liga de alumínio |
| Material do diafragma |
316L |
| Resistência ao isolamento |
100MΩ 100VDC |
| Classificação à prova de explosão |
Ex db IIC T6 Gb |
| Classificação de protecção |
IP65 |
| Selo O-Ring |
Fibras de polietileno |
| Peso |
~ 1,2 kg |
| Sinais de saída |
Tensão de alimentação |
Tipo de saída |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 de fio |
| 0~10/20mA |
3 fios |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5~4.5V |
5VDC |
| Protocolo de comunicação RS485 |
3.6 ~ 30V / bateria |
4 fios |
1.Assegurar que o meio a medir é compatível com as partes de contacto do produto.
2.Nota: os produtos à prova de explosão não incluem cabeças de visualização digital
.
3.No caso de encomendar transmissores com cabeça de visualização LCD ou LED, certifique-se de que a fonte de alimentação do transmissor não é inferior a 20VDC.
4.Para requisitos especiais como vibração forte, força de impacto instantânea, interferência eletromagnética ou de radiofrequência forte, informe a nossa empresa e especifique-os na ordem.
| Guia de encomendas |
| BP93420XX |
Transmissor de pressão |
| |
Código |
Esboço Construção |
| IB |
Transmissor de pressão geral |
IX |
Exibir transmissor de pressão |
| IE |
Transmissor de pressão de aviação resistente a choques |
IIC/III |
Industrial General/ Transmissor de pressão de exibição |
| Se |
Transmissor de pressão à prova de umidade |
IIE/IIIE |
Transmissor de pressão geral/exibido |
| IN |
Transmissor de pressão dedicado para ar condicionado |
|
|
| IC |
Transmissor de pressão de alta temperatura |
|
|
| QI/QIT |
Grande diafragma/transmissor de pressão de alta temperatura |
|
|
| |
Faixa de medição |
- 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| (0-X) Kpa ou MPa |
X: Indica o intervalo de medição real |
| |
Código |
Fornecimento de energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Outros |
| |
Código |
Sinais de saída |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Código |
Conexão de pressão |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Outros |
| |
Código |
Conexão elétrica |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Saída de cabo selado |
| B4 |
2088 Cascas industriais |
| B5 |
2088 Cascas industriais com ecrã |
| B6 |
Outros |
| |
Código |
Tipo de pressão |
| G |
Pressão de medição |
| A |
Pressão absoluta |
| S |
Pressão de referência selada |
Perguntas frequentes:
Para lhe recomendar o sensor mais adequado, informe-nos as informações abaixo.
1Temperatura de trabalho: -40 °C a 125 °C.
2- Campo de teste?
3Saída: 4-20mA, RS485 ou outros?
4Parafusos: G1/4, 1/4NPT, R1/4, M20*1.5?
5Conexão elétrica: Hirschmann, Packard.
