24VDC Smart Digital Pressure Transducer 4-20mA Pressure Transducer com ecrã digital
Product Details
| Modelo N.O.: | BP93420-III | Intervalo de pressão: | - 100kpa... 0kpa ~ 10kpa... 100MPa |
|---|---|---|---|
| Grau de precisão: | 0.25% F.S. | Fornecimento de energia: | 12~36V, padrão 24V |
| Tipo de sinal de saída: | Análogo/Digitas | Tipo de pressão: | Medidor, pressão absoluta, pressão selada |
| Tipo de estrutura: | transmissor de pressão esperto | Mediano de medição: | Líquidos, Gás, Petróleo |
| Materiais: | Liga de Alumínio Fundido | Garantia: | 2 anos |
| Destacar |
Transdutor de pressão digital inteligente de 24 VDC,Transdutor de pressão de 4 mA com ecrã digital,Transdutor de pressão de 20 mA com ecrã digital |
||
Product Description

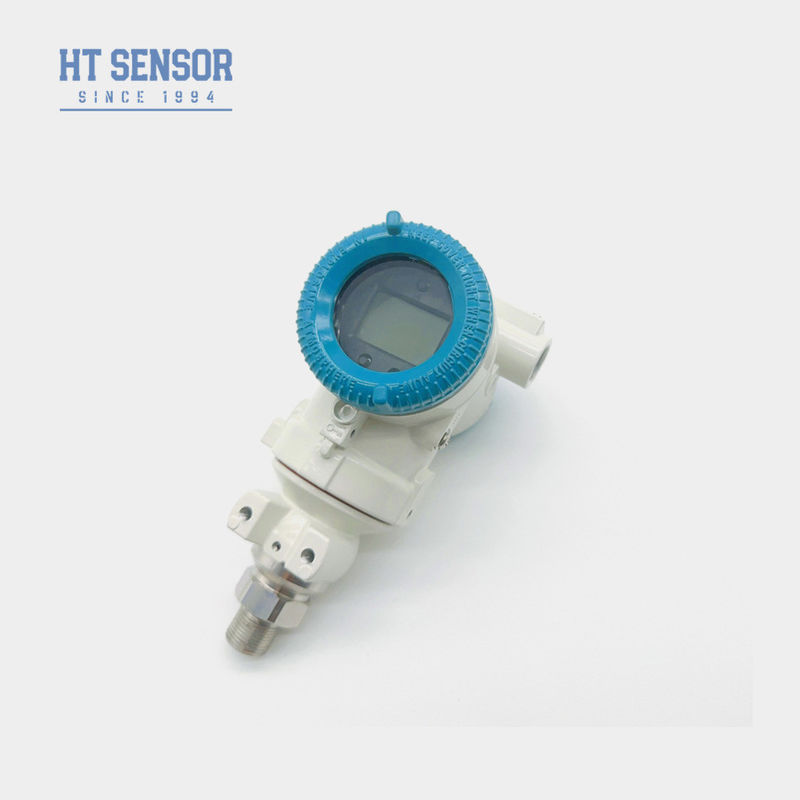

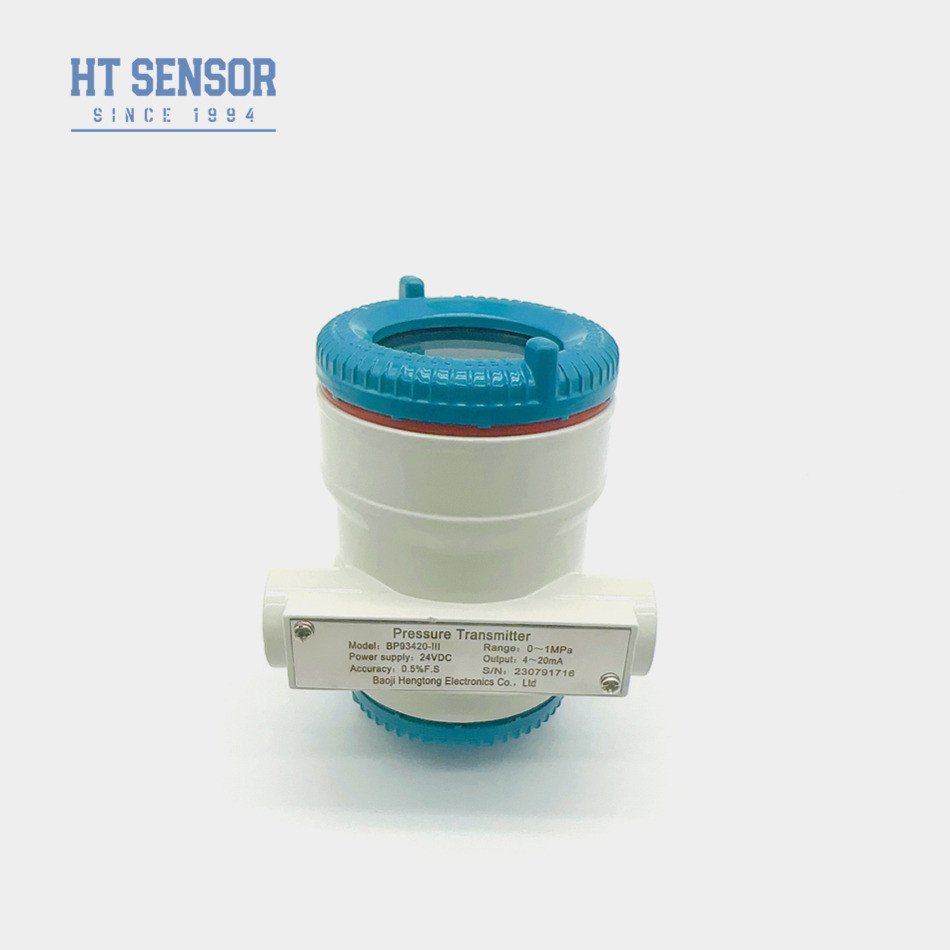

4-20mA 24VDC Smart Pressure Transmitter Sensor de pressão digital com display
Transmissor de pressão inteligente BP93420-III
Introdução de um transmissor de pressão inteligente:
O transmissor de pressão digital inteligente BP93420-III é um dispositivo que mede com precisão a pressão de líquidos, gases ou vapor.É um transmissor de pressão versátil que oferece ajustes de zero e em escala completa, bem como uma variedade de opções de sinal de saída para atender a diferentes necessidades de aplicação. O BP93420-III é projetado para oferecer altos níveis de precisão e estabilidade,assegurar leituras de pressão fiáveis e consistentes ao longo do tempoÉ um transmissor de pressão altamente personalizável que pode ser configurado para atender a requisitos específicos de alcance, precisão e sinal de saída.
Características do produtode transmissor de pressão inteligente:
1. Largo intervalo de medição
2. Várias formas de sinal de saída
3Ponto zero ajustável e escala completa
4. Alta precisão
Aplicaçõesde transmissor de pressão inteligente:
1Petróleo, química, metalurgia, energia e hidrologia
2- Medição e controlo da pressão
3Indústria geral
| Parâmetros de desempenho do transmissor de pressão inteligente | |
| Faixa de medição | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | ≤ ± 0,1% FS |
| Histerese | ≤ ± 0,1% FS |
| Estabilidade a longo prazo | ± 0,1% de F.S./ano ((típico) ± 0,2% de F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | Liga de alumínio |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 1,2 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 fios |
| Dicas de encomenda |
2No momento da encomenda, por favor, note que os produtos à prova de explosão não incluem cabeças de visualização digital.
3. Ao encomendar transmissores com cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para requisitos especiais como vibração forte, força de impacto instantânea, interferência eletromagnética ou de radiofrequência forte, por favor informe a nossa empresa e especifique-os na ordem.
| Guia de encomendas | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IB | Transmissor de pressão geral | IX | Exibir transmissor de pressão | |||||
| IE | Transmissor de pressão de aviação resistente a choques | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Se | Transmissor de pressão à prova de umidade | IIE/IIIE | Transmissor de pressão geral/exibido | |||||
| IN | Transmissor de pressão dedicado para ar condicionado | |||||||
| IC | Transmissor de pressão de alta temperatura | |||||||
| QI/QIT | Grande diafragma/transmissor de pressão de alta temperatura | |||||||
| Faixa de medição | - 100kPa... 0kPa ~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
Perguntas frequentes:
Para lhe recomendar o sensor mais adequado, informe-nos as informações abaixo.
1Temperatura de trabalho: -40 °C a 125 °C.
2- Campo de teste?
3Saída: 4-20mA, RS485 ou outros?
4Parafusos: G1/4, 1/4NPT, R1/4, M20*1.5?
5Conexão elétrica: Hirschmann, Packard.
6Quantidade da encomenda: ?
