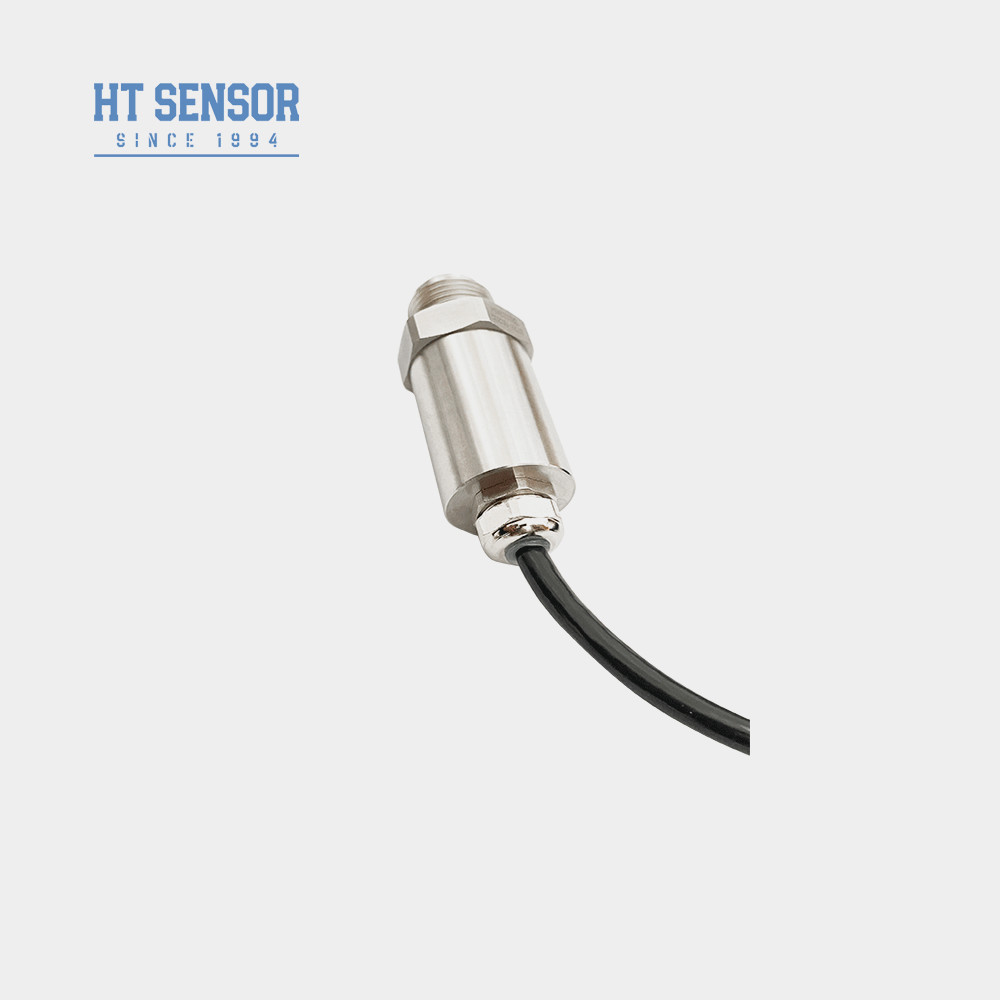

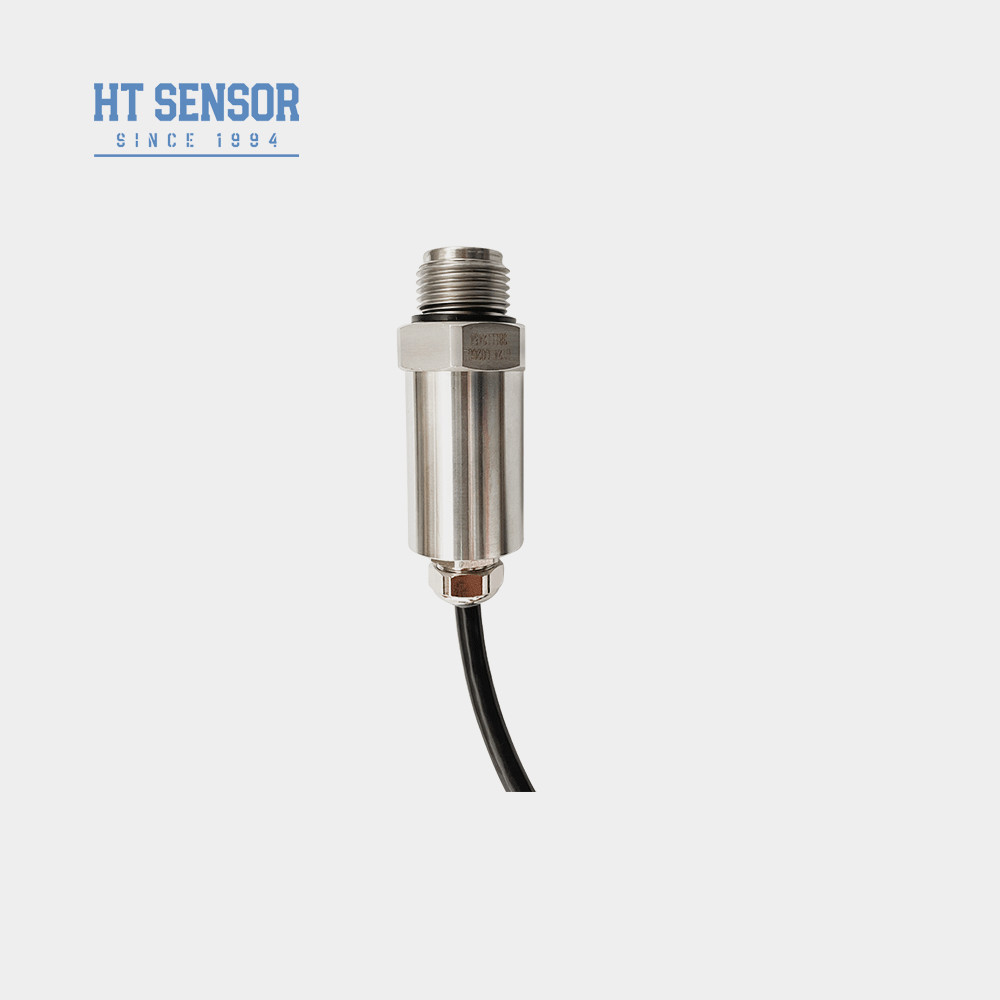

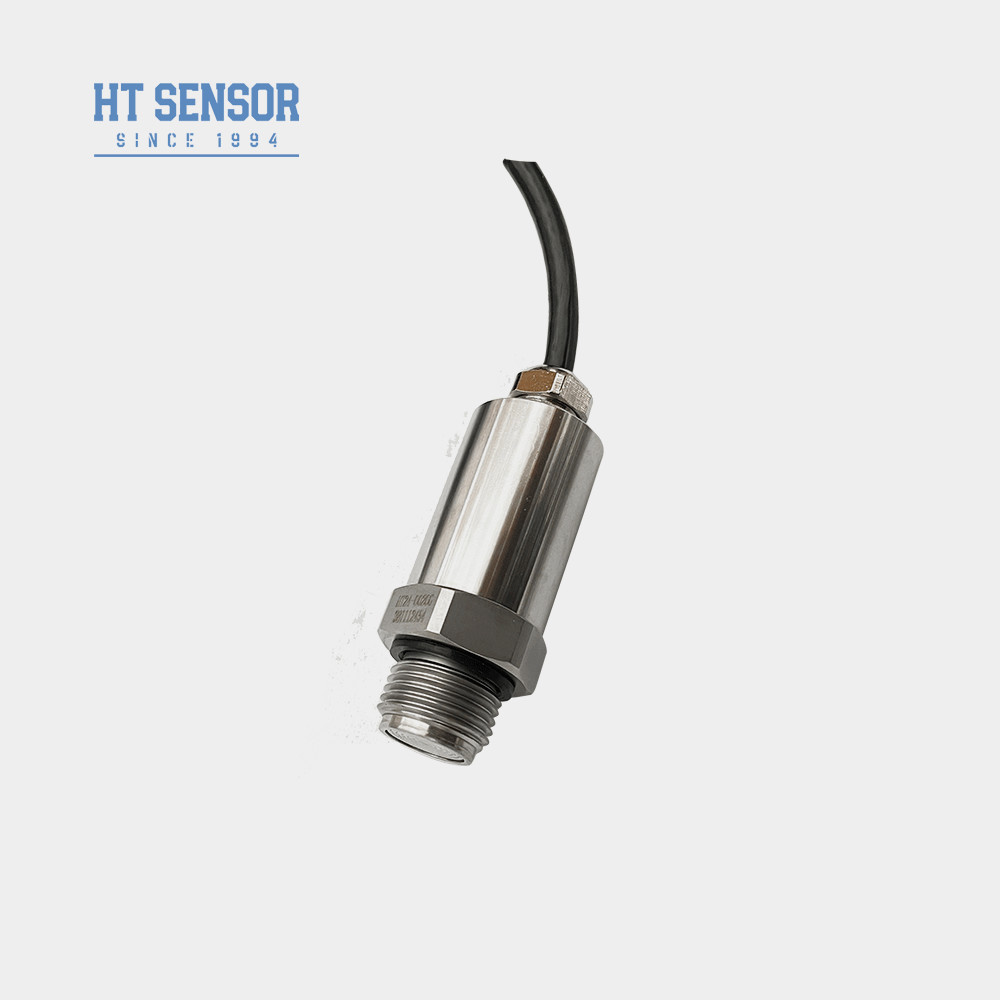

Transmissor de pressão BPHT24
Introdução do sensor de pressão do diafragma:
O transmissor de sensor de pressão de diafragma flush BPHT24 com filme plano roscado é um sensor comumente usado em sistemas de controle de automação industrial.Ele pode converter sinais de pressão em sinais elétricos padrãoO seu design roscado torna a instalação muito conveniente, enquanto a estrutura de filme plano proporciona resultados de medição mais estáveis.e outras características, e é amplamente utilizado em várias aplicações de medição de pressão.
Características do produtode um sensor de pressão do diafragma:
1. Várias opções de interface de pressão
2. Projetado para aplicações higiênicas para evitar a escala média
3. Alta precisão com uma estrutura totalmente de aço inoxidável
4Fácil de limpar.
Aplicaçõesde um sensor de pressão do diafragma:
1Adequado para a medição de gases e líquidos não corrosivos com 316L.
2Ideal para protecção do ambiente e indústrias químicas.
3. Utilizado nas indústrias marítima e aeronáutica.
4. Bem adequado para utilização nas indústrias médica, biofarmacêutica e de higiene alimentar.
| Parâmetros de desempenhode um sensor de pressão do diafragma |
| Faixa de medição |
0~35Kpa...~20MPa |
| Tipo de pressão |
Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga |
≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC |
±0,25% (típico) ±0,5% (máximo) |
| Repetitividade e histerese |
0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo |
± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência |
2.4Khz |
| Temperatura de compensação |
0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento |
-20oC a 80oC |
| Temperatura de armazenamento |
-40oC a 120oC |
| Vibração |
10 g,55 Hz ~ 2 kHz |
| Material de habitação |
304, 316L |
| Material do diafragma |
316L |
| Resistência ao isolamento |
100MΩ 100VDC |
| Classificação à prova de explosão |
Ex db IIC T6 Gb |
| Classificação de protecção |
IP65 |
| Selo O-Ring |
Fibras de polietileno |
| Peso |
~ 0,15 kg |
| Sinais de saída |
Tensão de alimentação |
Tipo de saída |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 de fio |
| 0~10/20mA |
3 fios |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5~4.5V |
5VDC |
| Protocolo de comunicação RS485 |
3.6 ~ 30V / bateria |
4 fios |
| Esboço Construçãode um sensor de pressão do diafragma |
| Dimensão |
|
- Antes de fazer uma selecção, certifique-se de que o meio de ensaio é compatível com a parte de contacto do produto.
- Observe que os produtos à prova de explosão não vêm com cabeças de visualização digital quando se faz um pedido.
- Quando se encomendar um transmissor com cabeça de visualização LCD ou LED, certificar-se de que a fonte de alimentação não é inferior a 20VDC.
- Para uma operação fiável, recomenda-se a instalação de dispositivos de proteção contra raios no campo e a garantia de uma adequada ligação à terra do produto e da fonte de alimentação.
- A gama de temperatura de funcionamento nominal do anel de óleo de borracha de flúor é de -20°C a 250°C. Se a temperatura de funcionamento for inferior a -20°C, escolha um anel de óleo de borracha de flúor EPDM.
- O comprimento padrão do cabo é de 1,5 m, e há três materiais de cabo para escolher.Se necessitar de um material de cabo diferente, por favor, especifique na ordem.
- Se houver requisitos especiais tais como vibração forte, força de impacto instantânea ou interferência eletromagnética ou RF forte, informe-nos e indique-o na ordem.
| Guia de encomendasde um sensor de pressão do diafragma |
| BPHT24 |
Transmissor de pressão |
| |
Código |
Esboço Construção |
| IX |
Exibir transmissor de pressão |
IIC/III |
Industrial General/ Transmissor de pressão de exibição |
| T |
Transmissor de pressão resistente a alta temperatura |
|
|
| |
Faixa de medição |
0~35Kpa...~20MPa |
| (0-X) Kpa ou MPa |
X: Indica o intervalo de medição real |
| |
Código |
Fornecimento de energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Outros |
| |
Código |
Sinais de saída |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Código |
Conexão de pressão |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Outros |
| |
Código |
Conexão elétrica |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Saída de cabo selado |
| B4 |
2088 Cascas industriais |
| B5 |
2088 Cascas industriais com ecrã |
| B6 |
Outros |
| |
Código |
Tipo de pressão |
| G |
Pressão de medição |
| A |
Pressão absoluta |
| S |
Pressão de referência selada |
