1-5V Sensor de pressão piezorresistivo saída de sinal Sensor de pressão de silício difuso
Product Details
| Modelo N.O.: | BP93420-IB | Potência: | 5VDC /12-36VDC |
|---|---|---|---|
| Fios: | G1/2, M20*1.5, 1/2NPT | Estabilidade a longo prazo: | +-0,2% F.S/ano (tipo) |
| Material de habitação: | 316L ou 304SS | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Mediano de medição: | Ar líquido. Óleo de água | Grau de precisão: | 00,5%, 0,25% |
| Intervalo de pressão: | 0kpa~5kpa...100MPa | Sinais de saída: | 4-20mA ou RS485 Modobus |
| Destacar |
Sensor de pressão piezoresistiva de 5 V,Saída de sinal do sensor de pressão piezoresistiva,Sensor de pressão de silício difuso de 5 V |
||
Product Description

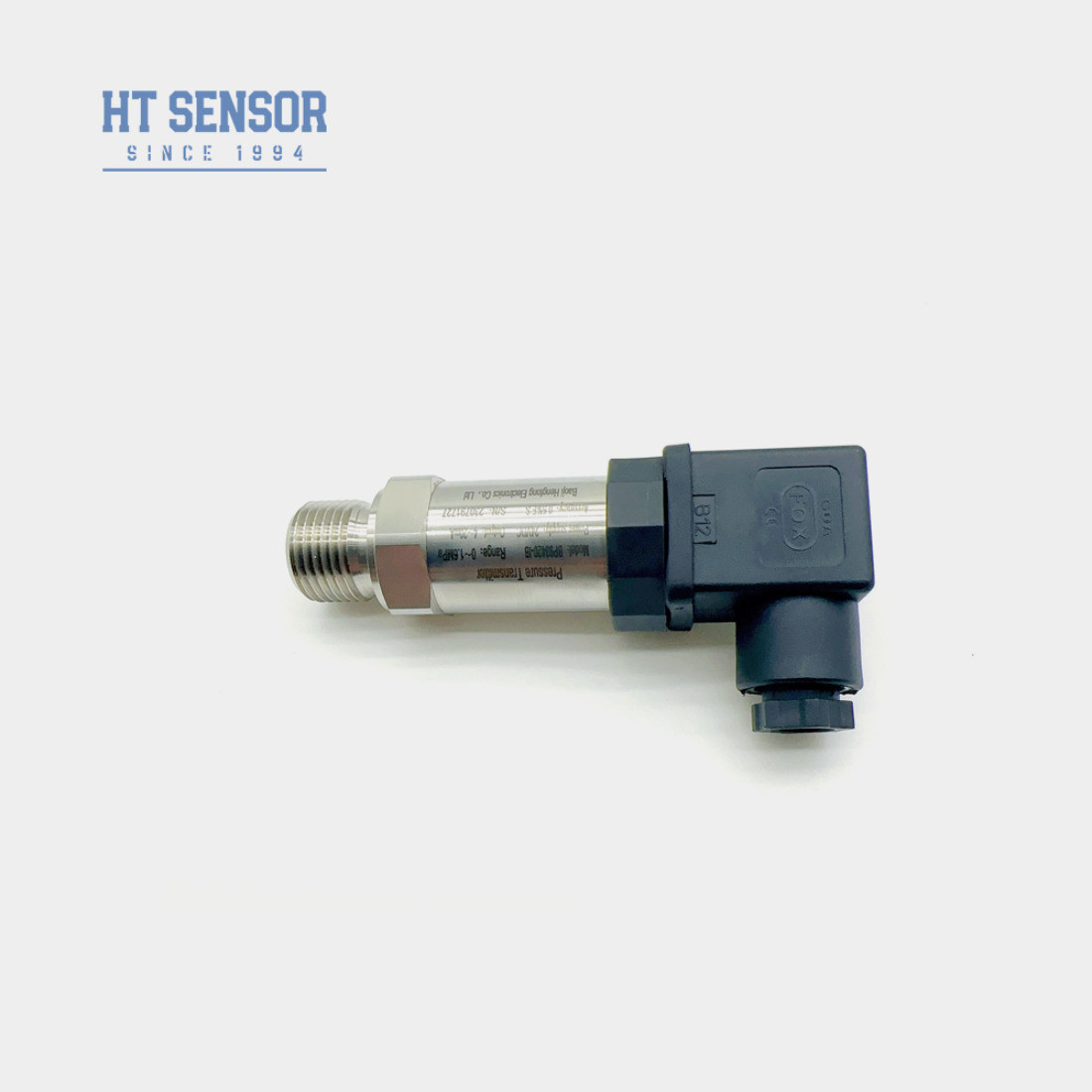

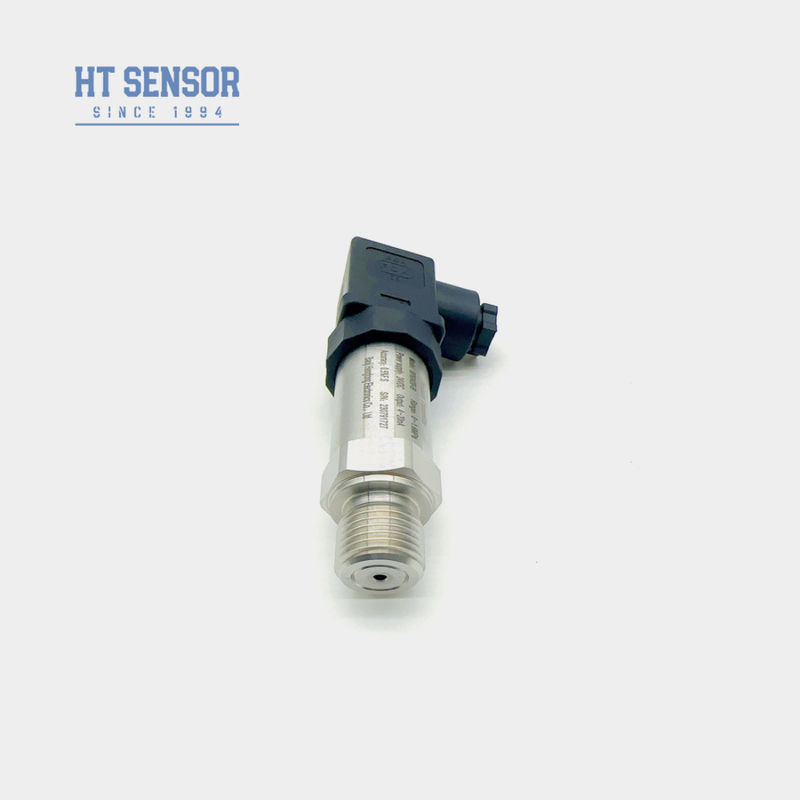

Sensor HT BP93420-IB 1-5V Saída de sinal Sensor de transmissor de pressão de silício difuso
BP93420IB Sensor de transmissão de pressão
Introdução do sensor do transmissor de pressão:
O sensor de transmissor de pressão BP93420IB é o uso do princípio do efeito piezorresistivo, o uso de tecnologia integrada através da difusão de doping,com um diâmetro de diâmetro não superior a 50 mm,, de resistência à tensão, constituem a ponte utilizando as propriedades elásticas mecânicas dos materiais de silício, micromecânica anisotrópica em todos os materiais de silício,de um conjunto de sensores sensíveis à força e de detecção de conversão de potência num dos sensores de silício difuso.
Os sensores de pressão de silício difuso são utilizados principalmente em sistemas de controlo de processos, instrumentos de calibração de pressão, sistemas hidráulicos, instrumentos biomédicos, sistemas hidráulicos e válvulas,medição do nívelNo que respeita aos sensores de pressão de silício difuso, é possível afirmar que todas as indústrias com requisitos elevados de automação podem utilizar sensores de pressão de silício difuso.
Parâmetros de desempenho do sensor do transmissor de pressão:
| Faixa de medição | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | 00,1% FS |
| Histerese | 00,1% FS |
| Estabilidade a longo prazo | ± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,15 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC |
Características do produtode sensor de transmissor de pressão:
- 1.O efeito piezorresistivo deste resistor de força em chips de silício não tem zona morta na faixa baixa perto do ponto zero, e a faixa do sensor de pressão pode ser tão pequena quanto alguns Kpa.
- 2.Alta sensibilidade de saída
- 3.Alta precisão, toda estrutura de aço inoxidável.
- 4.O chip adota um processo integrado e não tem partes de transmissão, é pequeno em tamanho e leve em peso
Aplicaçõesde sensor de transmissor de pressão:
- 1Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L
- 2Aplicadas nas indústrias marítima e aeronáutica
- 3. Utilizado em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia
- 4. Utilizado em sistemas de controlo hidráulico e pneumático
| Tipos de encomenda do sensor do transmissor de pressão |
Quando for selecionada uma faixa superior ou inferior, a amplitude deve ser controlada dentro de ± 30% FS.
■ O modo de pressão é dividido em pressão nominal, pressão absoluta e pressão de vedação, de acordo com a necessidade de uma selecção razoável.
■ Confirmar a sobrecarga máxima do sistema, a sobrecarga máxima do sistema deve ser inferior ao limite de protecção contra sobrecarga do sensor,Caso contrário, afectará a vida útil do produto, e até danificar o produto.
■ Não toque no diafragma com qualquer objeto duro, caso contrário, o diafragma se quebrará.■ O material e o processo de fabrico do núcleo de pressão negativa não são os mesmos do núcleo de pressão positiva, e o núcleo de pressão negativa não pode ser substituído pelo núcleo de pressão de gabarito.
■ Verifique atentamente o manual de instruções antes da instalação para evitar danos ao produto devido a uma instalação incorreta.
■ A utilização inadequada pode resultar em perigo e ferimentos pessoais.
■ Retirar o núcleo da concha, não puxar o fio e a perna do tubo.
| Guia de encomenda do sensor do transmissor de pressão | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IB | Transmissor de pressão geral | IX | Exibir transmissor de pressão | |||||
| IE | Transmissor de pressão de aviação resistente a choques | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Se | Transmissor de pressão à prova de umidade | IIE/IIIE | Transmissor de pressão geral/exibido | |||||
| IN | Transmissor de pressão dedicado para ar condicionado | |||||||
| IC | Transmissor de pressão de alta temperatura | |||||||
| QI1/QI2 | Grande diafragma/transmissor de pressão de alta temperatura | |||||||
| Faixa de medição | -Não.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviços OEM e ODM.
3Q: Qual é a sua capacidade de produção?
A: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
