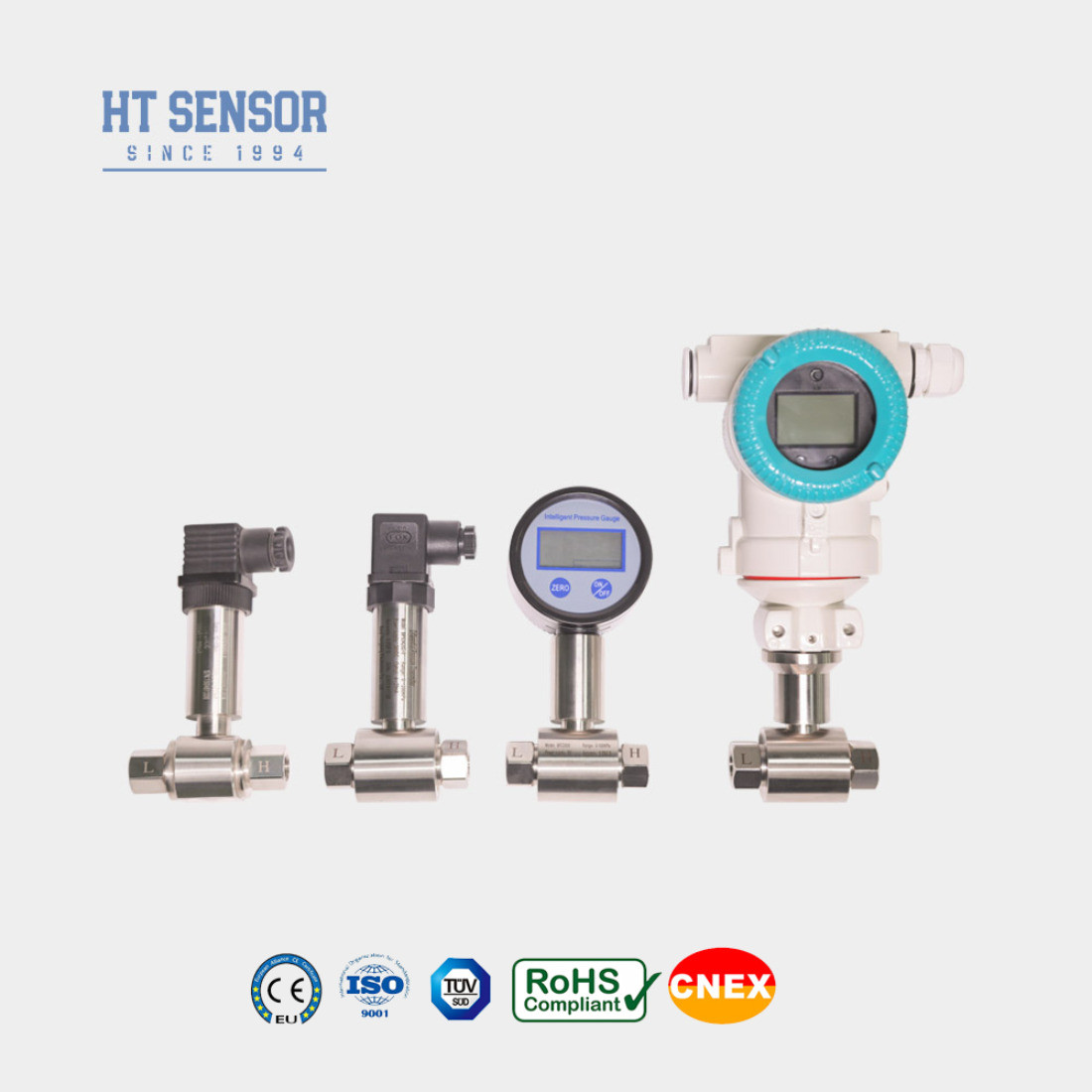

RS485 Modbus Transmissor de pressão diferencial Sensor Dpt Transmissor para gás líquido
Product Details
| Modelo N.O.: | BP93420D-III | Personalizado: | Personalizado |
|---|---|---|---|
| Max Range: | 2Mpa | Produção: | 4-20ma |
| Min Range: | 10kPa | Tipo de pressão: | Pressão diferencial |
| Pacote de transporte: | Embalagem padrão para exportação com cartão | Especificações: | 10kpa~2Mpa |
| Código do SH: | 9026201090 | Tipo: | Transmissor de Pressão Diferencial |
| Mediano de medição: | gás ou líquido | Grau de precisão: | 00,25%, 0,5%,00,3% |
| Destacar |
Transmissor de pressão diferencial RS485 Modbus,Sensor de transmissor de pressão diferencial para gás,ISO9001 Transmissor Dpt para líquido |
||
Product Description

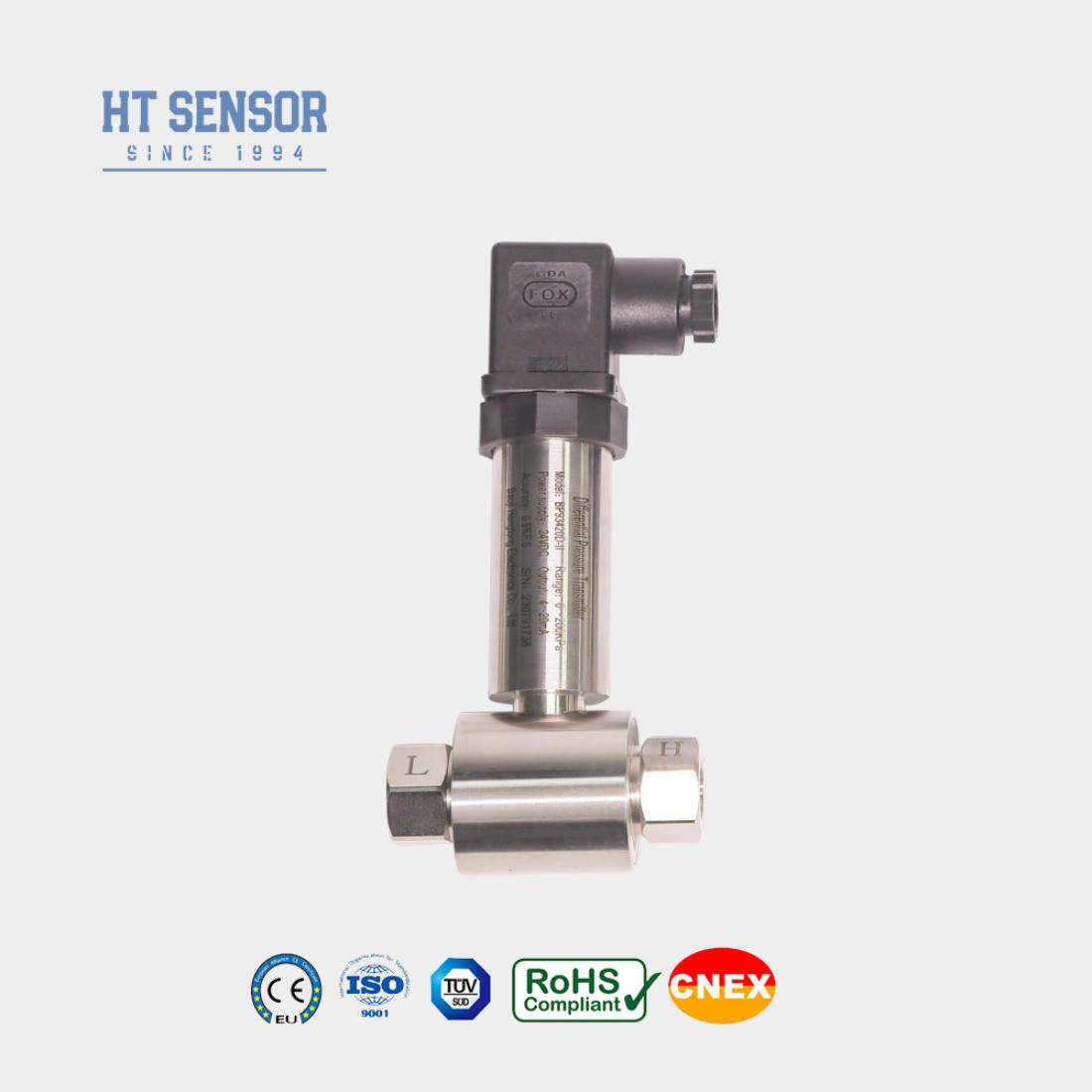

O transmissor de pressão diferencial BP93420DIII utiliza um sensor de silício piezorresistivo.a ponte Wheatstone no chip do sensor produz um sinal de saída que mostra excelente linearidade com a pressão diferencialO transmissor é ideal para a realização de medições de pressão diferencial em diversas aplicações de gases e líquidos.particularmente em indústrias como o petróleo, produtos químicos para instalações de tubulação.
1.Design estrutural de aço inoxidável, tornando-o compacto e fácil de instalar
2- É submetido a uma rigorosa compensação de temperatura e triagem de envelhecimento,
1- Adequado para a medição da pressão diferencial de vários gases ou líquidos
A Comissão considera que a Comissão não pode, por si só, dar suporte a este relatório.
2.Aplicadas em processos industriais no local, tais como petróleo, química,
Metalurgia, geração de energia e hidrologia
3Medição da pressão em tubulações e câmaras de fornos
| Faixa de medição | 0-10KPa......~2MPa |
| Tipo de pressão | Pressão diferencial |
| Sobrecarga de lado único | ≤ 3 vezes do intervalo nominal |
| Pressão estática | Valor mínimo entre 5 vezes o intervalo nominal ou 7 MPa |
| Precisão @ 25°C | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | ±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese | ±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo | ± 0,5% F.S./ano ((≤ 200 KPa) ± 0,2% F.S./ano ((> 200 KPa) |
| Drift de temperatura zero | ± 0,01%FS/°C ((> 100KPa), ± 0,02%FS/°C (≤ 100Kpa) |
| Desvio de temperatura do comprimento | ± 0,01%FS/°C ((> 100KPa), ± 0,02%FS/°C (≤ 100Kpa) |
| Temperatura de compensação | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Temperatura de funcionamento | -30°C a 80°C |
| Temperatura de armazenamento | -40°C a 100°C |
| Vibração | 10g,55Hz 2kHz |
| Material de habitação | 304 aço inoxidável, alumínio fundido |
| Material do diafragma | 316L aço inoxidável |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Segurança intrínseca e resistência à explosão |
| Classificação de protecção | IP65 |
| Peso | ~1,4 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ′ 20 mA | 15 ̊30VDC | Dois/Três/Quatro fios |
| 4 ¢ 20mA com Hart | Dois fios | |
| Protocolo de comunicação RS485 | Quatro fios |
Dicas de encomenda
1Ao selecionar o produto, certifique-se de que o meio a medir é compatível com as partes de contacto do produto.
2No momento da encomenda, por favor, note que os produtos à prova de explosão não incluem cabeças de visualização digital.
3. Ao encomendar transmissores com cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para assegurar o funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estejam ligados à terra de forma fiável.
5. A gama de temperatura de trabalho nominal do anel de O de borracha fluoro é de -20°C a 250°C. Quando a temperatura de funcionamento do produto for inferior a -20°C, é necessário escolher uma vedação de anel de O EPDM.
6O comprimento padrão do cabo é de 1,5 m, disponível em três materiais. Se não especificado, será fornecido com material de cabo de polietileno.Por favor, especifique na ordem..
7Para requisitos especiais como vibração forte, força de impacto instantânea, interferência eletromagnética ou de radiofrequência forte, por favor informe a nossa empresa e especifique-os na ordem
Guia de encomendas
| BP93420 | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| DIII | Transmissor de pressão diferencial | |||||||
| Faixa de medição | 0-10KPa......~2MPa | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ¢ 20mADC | S2 | 4 ¢ 20mADC com Hart | |||||
| S3 | RS485 | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20 × 1,5 Homem | |||||||
| J2 | G1/2 Homem | |||||||
| J3 | G1/4 Homem | |||||||
| J4 | 1/2 NPT Homem | |||||||
| J5 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| D | Pressão diferencial | |||||||
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, nossos engenheiros podem adaptar os produtos para atender às necessidades específicas.
3Q: Qual é a sua capacidade de produção?
R: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
