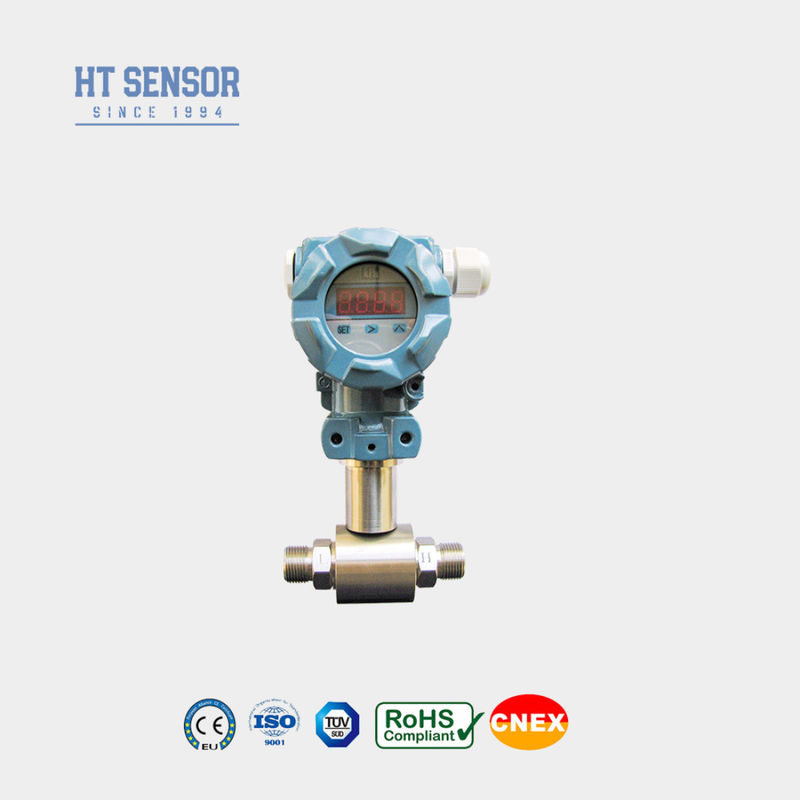

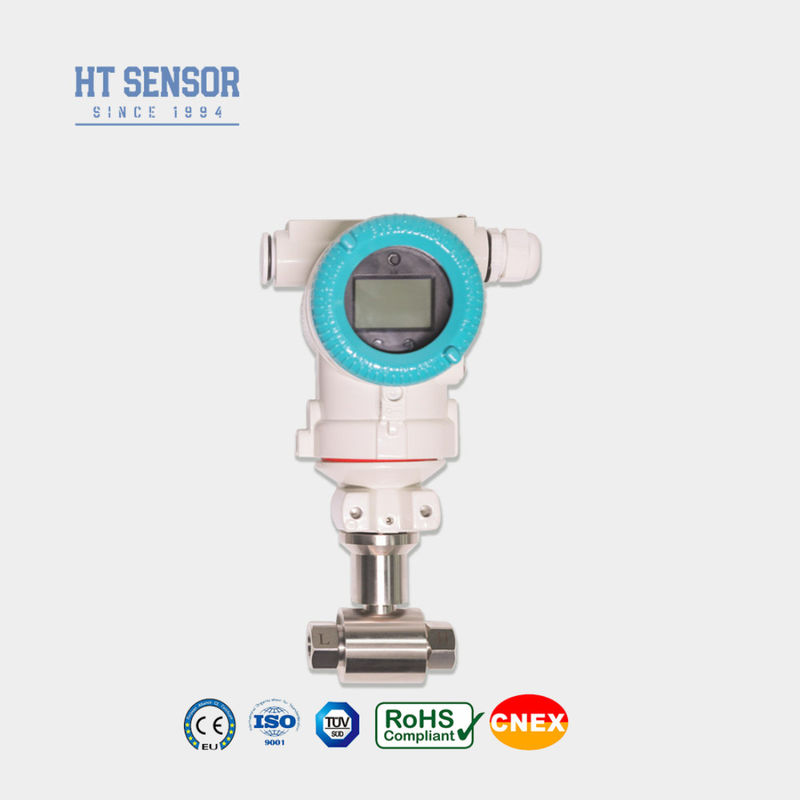

Transmissor de nível de diferencial de pressão 24VDC Hart LCD Transmissor de tipo Dp
Product Details
| Modelo N.O.: | BP93420D-III | personalizado: | personalizado |
|---|---|---|---|
| Max Range: | 2Mpa | Produção: | 4-20ma |
| Min Range: | 10kPa | Tipo de pressão: | Pressão diferencial |
| Pacote de transporte: | Embalagem padrão para exportação com cartão | Especificações: | 10kpa~2Mpa |
| Código do SH: | 9026201090 | Tipo: | Transmissor de Pressão Diferencial |
| Mediano de medição: | gás ou líquido | Grau de precisão: | 00,25%, 0,5%,00,3% |
| Destacar |
Transmissor de nível de tipo de pressão diferencial 24VDC,Tipo de nível de transmissor de pressão diferencial Hart,Transmissor de tipo Hart LCD Dp |
||
Product Description
O transmissor de pressão diferencial BP93420DIII utiliza um sensor de silício piezorresistivo.Os transmissores de pressão diferencial (DP) medem a diferença entre duas pressões.As portas do instrumento são marcadas no lado superior e no lado inferiorO transmissor é ideal para a realização de medições de pressão diferencial em diversas aplicações de gases e líquidos, particularmente em indústrias como petróleo, química e instalações de tubulações.
1.Design estrutural de aço inoxidável, tornando-o compacto e fácil de instalar
2- É submetido a uma rigorosa compensação de temperatura e triagem de envelhecimento,
As leituras de pressão aplicada são obtidas pelos diafragmas, que registam a pressão como deformação da superfície e traduzem esse valor em um sinal eletrônico.Este sinal é transferido para o módulo de pressão diferencial, que compara os dois valores e expressa a diferença de pressão como um valor de libras por polegada quadrada (psi), bar ou kilopascal (kPa).Estes diafragmas são totalmente soldados para manter a integridade do recipiente em aplicações de condições de vácuo- Não.
| Faixa de medição | 0-10KPa......~2MPa |
| Tipo de pressão | Pressão diferencial |
| Sobrecarga de lado único | ≤ 3 vezes do intervalo nominal |
| Pressão estática | Valor mínimo entre 5 vezes o intervalo nominal ou 7 MPa |
| Precisão @ 25°C | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | ±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese | ±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo | ± 0,5% F.S./ano ((≤ 200 KPa) ± 0,2% F.S./ano ((> 200 KPa) |
| Drift de temperatura zero | ± 0,01%FS/°C ((> 100KPa), ± 0,02%FS/°C (≤ 100Kpa) |
| Desvio de temperatura do comprimento | ± 0,01%FS/°C ((> 100KPa), ± 0,02%FS/°C (≤ 100Kpa) |
| Temperatura de compensação | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Temperatura de funcionamento | -30°C a 80°C |
| Temperatura de armazenamento | -40°C a 100°C |
| Vibração | 10g,55Hz 2kHz |
| Material de habitação | 304 aço inoxidável, alumínio fundido |
| Material do diafragma | 316L aço inoxidável |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Segurança intrínseca e resistência à explosão |
| Classificação de protecção | IP65 |
| Peso | ~1,4 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ′ 20 mA | 15 ̊30VDC | Dois/Três/Quatro fios |
| 4 ¢ 20mA com Hart | Dois fios | |
| Protocolo de comunicação RS485 | Quatro fios |
Dicas de encomenda:
1Ao selecionar o produto, certifique-se de que o meio a medir é compatível com as partes de contacto do produto.
2No momento da encomenda, por favor, note que os produtos à prova de explosão não incluem cabeças de visualização digital.
3. Ao encomendar transmissores com cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para assegurar o funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estejam ligados à terra de forma fiável.
5. A gama de temperatura de trabalho nominal do anel de O de borracha fluoro é de -20°C a 250°C. Quando a temperatura de funcionamento do produto for inferior a -20°C, é necessário escolher uma vedação de anel de O EPDM.
6O comprimento padrão do cabo é de 1,5 m, disponível em três materiais. Se não especificado, será fornecido com material de cabo de polietileno.Por favor, especifique na ordem..
7Para requisitos especiais como vibração forte, força de impacto instantânea, interferência eletromagnética ou de radiofrequência forte, por favor informe a nossa empresa e especifique-os na ordem
Guia de encomendas:
| BP93420 | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| DIII | Transmissor de pressão diferencial | |||||||
| Faixa de medição | 0-10KPa......~2MPa | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ¢ 20mADC | S2 | 4 ¢ 20mADC com Hart | |||||
| S3 | RS485 | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20 × 1,5 Homem | |||||||
| J2 | G1/2 Homem | |||||||
| J3 | G1/4 Homem | |||||||
| J4 | 1/2 NPT Homem | |||||||
| J5 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| D | Pressão diferencial | |||||||
