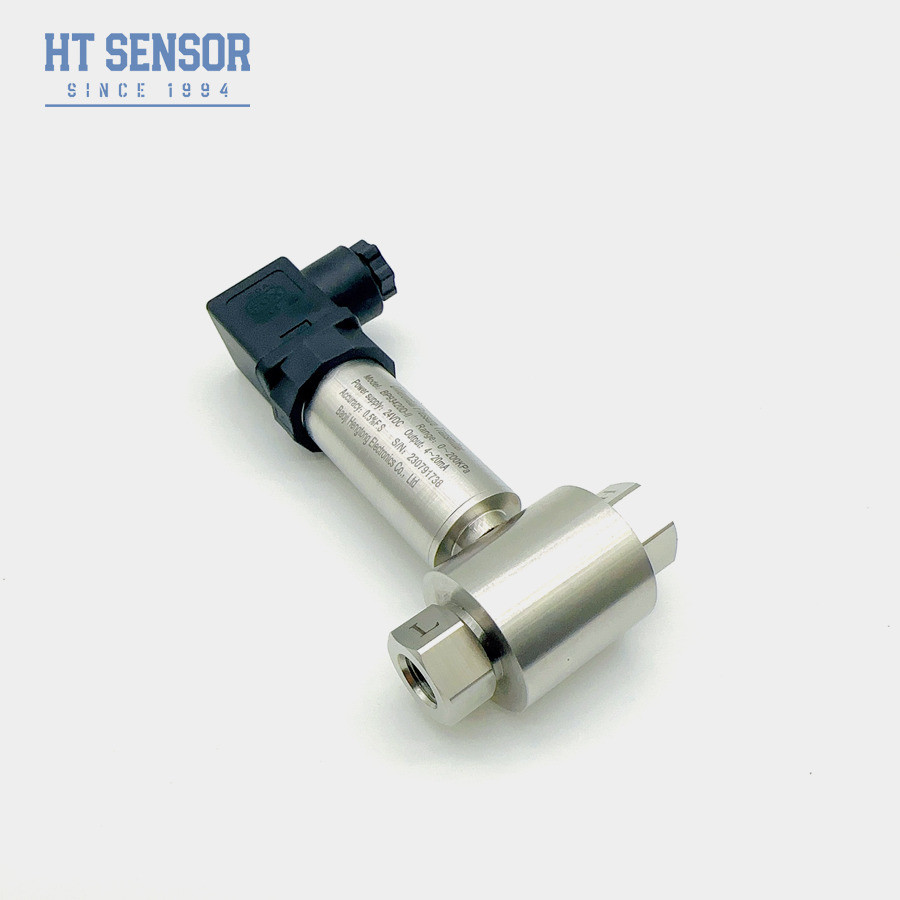

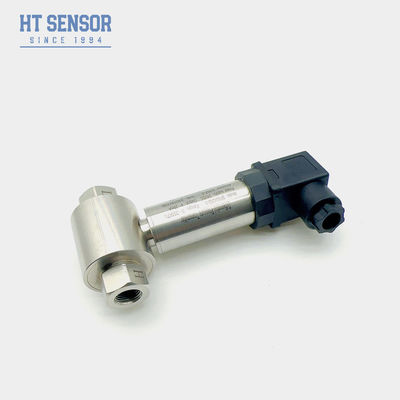

G1/4, 1/4NPT 4-20mA Transmissor de pressão diferencial de tubo
BP93420DII - AçõesDdiferencialPressouroTRemetente
Introdução do transmissor de pressão diferencial:
O transmissor de pressão diferencial BP93420DII é um sensor de diferencial de diafragma de silício industrial,Este sensor industrial utiliza um diafragma de silício cheio de óleo para medições precisas da pressão diferencial, tornando-a uma escolha fiável para ambientes industriais.
Transmissor de pressão diferencialé montado por piezoresistivo-sensor de pressão diferencial de silício, e a caixa éaço inoxidávelestrutura. Transmissor de pressão diferencialÉ à prova de umidade, à prova de água e à resistência à corrosão. Pode funcionar em ambientes adversos e condições exteriores. O transmissor tem um pequeno volume e peso leve,que podem ser instalados no gasoduto de processo e suportadosEm comparação com os transmissores que exigem uma base ou suporte, reduz muito os custos de instalação e manutenção ou ligados através do tubo de pressão.É amplamente aplicadaemno abastecimento de ar para a caldeira, a ventilação subterrânea e outras indústrias de eletricidade e de mineração, bem como no campo de controlo de processos de detecção automatizada de pressão para a oficina super limpa.É adequado para pressão diferencialou pressãomedição para tratamento médico, fibra química, eletricidade, casa sem poeira, etc.O transmissor utiliza uma saída de corrente proprietária com ampla compensação de temperatura e fornece um zero estável independentemente do ambiente do transdutor.
Características do produto:
1O transmissor apresenta uma estrutura de aço inoxidável, tornando-o compacto e fácil de instalar.
2. submete-se a uma compensação de temperatura rigorosa e a um rastreamento de envelhecimento, garantindo desempenhos estáveis e fiáveis
3A interface elétrica pode ser selecionada como uma opção de ligação directa ou de ligação directa.
Aplicações:
1.Ensaios e controlo de processos industriais
2.Medição e controlo do nível
3.Disponível para oxigénio, CO2, nitrogénio, vapor de gás
4.Ensaios de pressão na tubulação
| Parâmetros de desempenho |
| Faixa de medição |
0-10KPa...~2MPa |
| Tipo de pressão |
Pressão diferencial |
| Sobrecarga de lado único |
≤ 3 vezes do intervalo nominal |
| Pressão estática |
Valor mínimo entre 5 vezes o intervalo nominal ou 7 MPa |
| Precisão @ 25oC |
±0,25% (típico) ±0,5% (máximo) |
| Repetitividade |
±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese |
±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo |
± 0,5% F.S./ano ((≤ 200 KPa) ± 0,2% F.S./ano ((> 200 KPa) |
| Drift de temperatura zero |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Desvio de temperatura do comprimento |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura de compensação |
0-50oC ((0-10KPa, 0-20KPa) ,0-70oC,-10-70oC |
| Temperatura de funcionamento |
-30oC a 80oC |
| Temperatura de armazenamento |
-40oC a 100oC |
| Vibração |
10 g,55 Hz ~ 2 kHz |
| Material de habitação |
304, 316L |
| Material do diafragma |
316L |
| Resistência ao isolamento |
100MΩ 100VDC |
| Classificação à prova de explosão |
Segurança intrínseca e resistência à explosão |
| Classificação de protecção |
IP65 |
| Peso |
~ 0,45 kg |
| Sinais de saída |
Tensão de alimentação |
Tipo de saída |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 de fio |
| 0~10/20mA |
3 Fios |
| 0/1 ~ 5V |
| 0.5~4.5V |
5VDC |
Dicas de instalação:
1. Selecção da posição de instalação: selecionar a posição de instalação adequada para garantir que o transmissor pode medir com precisão a pressão diferencial.Evitar a instalação em locais com vibração, choque ou alterações de temperatura.
2Preparação dos tubos: Antes de instalar o transmissor de pressão diferencial, certifique-se de que o sistema de tubos está pronto, incluindo tubos limpos, livres de impurezas e problemas de entupimento.
3Verificação da aderência: assegurar a aderência durante a instalação para evitar problemas de fugas.
4- Direcção de instalação: De acordo com o projecto e os requisitos do transmissor de pressão diferencial,a direção de entrada e saída do transmissor está corretamente instalada para garantir o fluxo normal do fluido e evitar medições erradas da pressão diferencial.
5Protecção do solo: O transmissor de pressão diferencial necessita de protecção do solo para garantir a segurança e a fiabilidade.Aterrar corretamente o transmissor de acordo com o ambiente e os requisitos de instalação, e garantir que a ligação à terra seja boa.
| Ordem Guia |
| BP93420XX |
Transmissor de pressão |
| |
Código |
Esboço Construção |
| DII |
Transmissor de pressão diferencial |
| |
Faixa de medição |
0-10KPa...~2MPa |
| |
Código |
Fornecimento de energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Outros |
| |
Código |
Sinais de saída |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Código |
Conexão de pressão |
| J1 |
M20 × 1,5 Homem |
| J2 |
G1/2 Homem |
| J3 |
G1/4 Homem |
| J4 |
1/2 NPT Homem |
| J5 |
Outros |
| |
Código |
Conexão elétrica |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Saída de cabo selado |
| B4 |
Outros |
| |
Código |
Tipo de pressão |
| D |
Pressão diferencial |
Perguntas frequentes:
P: Quanto tempo vai me responder?
R: Entraremos em contacto consigo o mais rapidamente possível, mas no prazo de 12 horas.
P: Posso obter algumas amostras?
R: Sim, a encomenda de amostras está disponível para verificação de qualidade e teste de mercado.
P: Em quanto tempo pode organizar a sua produção?
R: Após receber a confirmação do produto e o pré-pagamento, a produção será iniciada imediatamente.
P: Qual é o prazo de entrega?
R: Geralmente leva cerca de 3-5 dias úteis para uma pequena encomenda e 10-15 dias para uma grande encomenda.
Q: Que certificados tem?
A:ISO9000, CE, certificação à prova de explosão, RoHs pronto.E antes da entrega dos bens, a certificação de inspecção de qualidade e segurança emitida por terceiros também pode ser oferecida.
Q: Quais são os seus termos de garantia?
R: Oferecemos 24 meses de garantia.
P: Você pode fornecer serviço OEM e personalizado?
R: Sim, OEM e ODM estão disponíveis, temos o departamento de P&D profissional que pode fornecer soluções profissionais para você.
