G1/2 Transmissor de pressão de diafragma de descarga de fios com sensor de pressão à prova de explosão DIN
Product Details
| Modelo N.O.: | BPHT24 | Distância: | 0-10kpa~035mpa |
|---|---|---|---|
| Potência: | 5Vdc / 12-32Vdc | Produção: | 0.5-4.5VDC /4-20mA /0-10VDC |
| Conectar: | M20*1,5 G1/2 | Tipo: | Sensor de pressão do diafragma Transmissor |
| Mediano de medição: | Líquido, gás, cola para bebidas, etc. | Grau de precisão: | 00,5% FS |
| Materiais: | Aço inoxidável | Personalização: | Disponível OEM e ODM |
| Destacar |
G1/2 Transmissor de pressão do diafragma com descarga de fio,Transmissor de pressão do diafragma com DIN,G1/2 Sensor de pressão à prova de explosão do fio |
||
Product Description

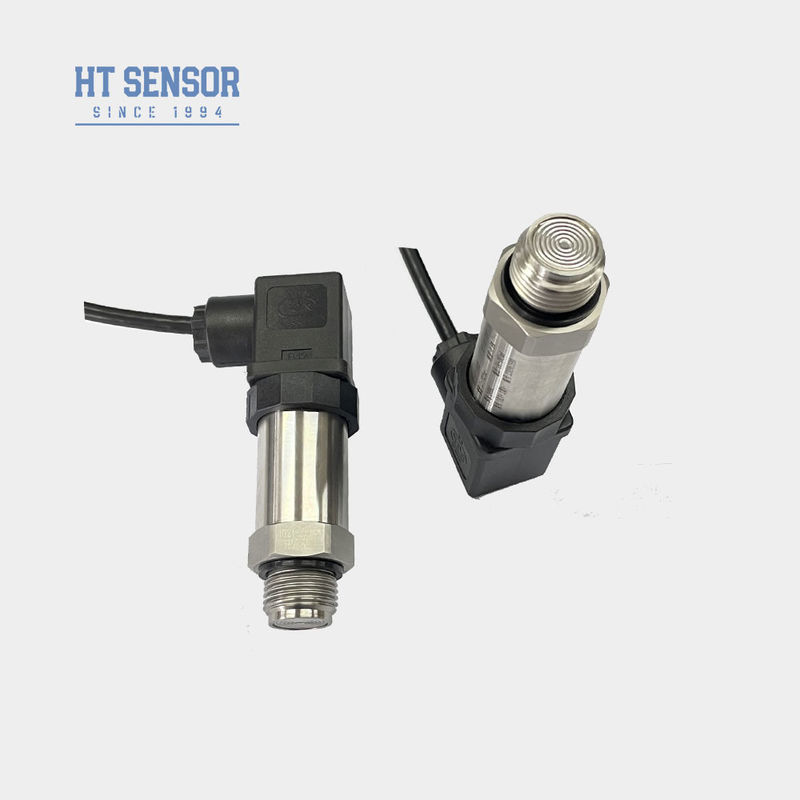

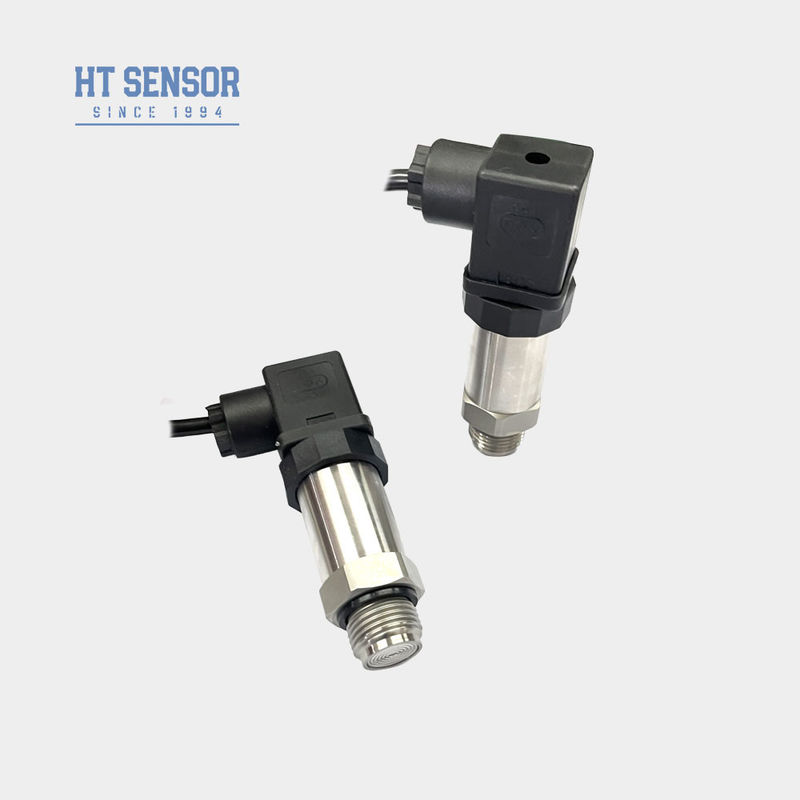

BPHT24 Transmissor de sensor de pressão do diafragma com DIN
BPHT24Sensor de pressão do diafragma
Introdução de um transmissor de pressão de diafragma:
O transmissor de pressão de diafragma de tipo BPHT24 adota como elemento de medição de sinal um núcleo de óleo isolado de silício com diafragma de placa da série HT.Todos os componentes são alojados em uma caixa de aço inoxidável que converte o sinal do sensor na corrente de saída padrão ou sinal de tensão exigido pelo cliente.
O transmissor de pressão de diafragma plano é composto por um diafragma de tensão e por uma extremidade frontal de silício difuso.As partículas duras no meio de medição não danificarão o diafragma de lavagem isoladoEstrutura compacta, resistência à corrosão, resistência às vibrações, resistência ao impacto de partículas, ampla gama de compensação de temperatura.Tipo frontal de silício difuso adota sistema de núcleo de silício difuso importado, adota tecnologia de sintonização e compensação digital, o desempenho do produto é confiável e a saída é estável.
Características do produtode um transmissor de sensor de pressão de diafragma:
1. Várias opções de interface de pressão
2. Projetado para aplicações higiênicas para evitar a escala média
3. Alta precisão com uma estrutura totalmente de aço inoxidável
4Fácil de limpar.
Aplicaçõesde um transmissor de sensor de pressão de diafragma:
1. Adequado para medição de gases e líquidos não corrosivos com 316L
2Ideal para protecção do ambiente e indústrias químicas
3. Utilizado nas indústrias marítima e aeronáutica
4. Bem adaptado para utilização nas indústrias médica, biofarmacêutica e de higiene alimentar
| Parâmetros de desempenhode um transmissor de sensor de pressão de diafragma | |
| Faixa de medição | 0~35Kpa...~20MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,15 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 fios |
| Dicas de encomenda |
2No momento da encomenda, por favor, note que os produtos à prova de explosão não incluem cabeças de visualização digital.
3. Ao encomendar transmissores com cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para assegurar o funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
5. A gama de temperatura de funcionamento nominal do anel de O de borracha fluoro é de -20oC a 250oC. Quando a temperatura de funcionamento do produto for inferior a -20oC, é necessário escolher uma vedação de anel de O EPDM.
6O comprimento padrão do cabo é de 1,5 m, disponível em três materiais. Se não especificado, será fornecido com material de cabo de polietileno.Por favor, especifique na ordem..
7Para requisitos especiais como vibração forte, força de impacto instantânea, interferência eletromagnética ou de radiofrequência forte, por favor informe a nossa empresa e especifique-os na ordem.
| Guia de encomendasde um transmissor de sensor de pressão de diafragma | ||||||||
| BPHT24 | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IX | Exibir transmissor de pressão | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| T | Transmissor de pressão resistente a alta temperatura | |||||||
| Faixa de medição | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviços OEM e ODM.
3Q: Qual é a sua capacidade de produção?
A: As nossas instalações de fabrico podem produzir até 30 000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota por rede de PC éSempre disponível.
