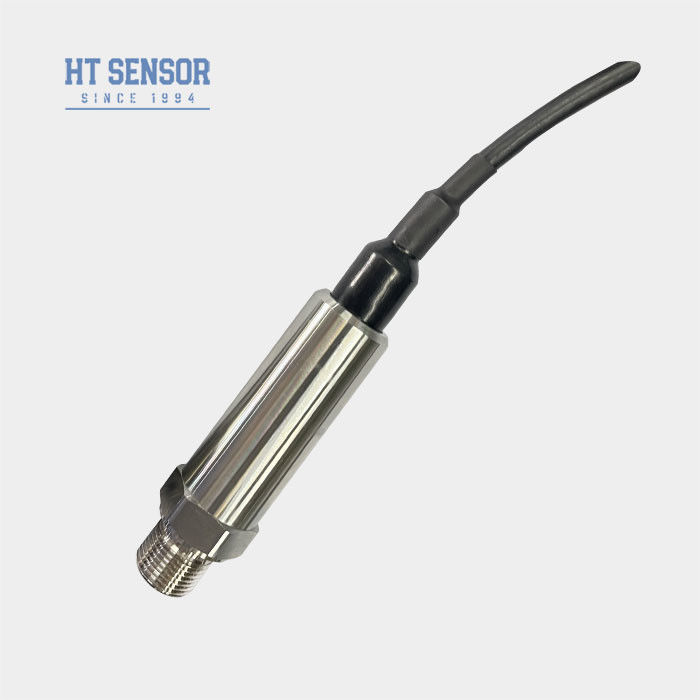

BP93420-I IP68 Transmissor de pressão Sensor de nível Transdutor para nível de líquido
Product Details
| Modelo N.O.: | BP93420-I | Potência: | 5VDC /12-36VDC |
|---|---|---|---|
| Conector: | Cable de nível líquido IP67 | Estabilidade a longo prazo: | +-0,2% F.S/ano (tipo) |
| Materiais para a habitação: | 316LS.S. ou 304S.S. | Mediano de medição: | Ar, água, óleo, etc. |
| Grau de precisão: | 00,5% F.S. 0,25% F.S. | Intervalo de pressão: | 0kpa~10kpa...20MPa |
| Personalização: | OEM e ODM | Fios: | G1/4 M20*1.5 ou OEM |
| Destacar |
IP68 pressure transmitter sensor,liquid level transducer,pressure sensor with warranty |
||
Product Description
BP93420-I IP67 Transmissor de pressão Sensor de nível Transdutor
Sensor de transmissor de pressão de silício BP93420-I
Introdução do sensor do transmissor de pressão:
O sensor de transmissor de pressão BP93420-I é um transmissor de pressão especialmente concebido para medir o nível de água e o nível de óleo.A estrutura do pacote IP68 fornece produtos digitais eficazes de medição de pressão à prova d'águaAdota a mais recente aplicação da tecnologia digital no campo da fabricação de sensores. Combinado com o design e tecnologia de fabricação do transmissor de pressão mais avançado do mundo,tecnologia de compensação de temperatura digital de precisão e correção não linear, design estrutural integrado e saída de sinal padronizada, pequeno tamanho, peso leve, ampla cobertura, adequado para todas as indústrias que requerem medição precisa da pressão do fluido.
| Parâmetros de desempenho do sensor do transmissor de pressão | |
| Faixa de medição | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | 00,1% FS |
| Histerese | 00,1% FS |
| Estabilidade a longo prazo | ± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,15 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC |
Características do produtode sensor de transmissor de pressão:
- 1• Ampla gama de medições, estrutura de aço inoxidável, diversas formas de interface de pressão
- 2- Design compacto e leve
- 3.Alta precisão, toda estrutura de aço inoxidável.
Aplicaçõesde sensor de transmissor de pressão:
- 1Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L
- 2Aplicadas nas indústrias marítima e aeronáutica
- 3. Utilizado em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia
- 4. Utilizado em sistemas de controlo hidráulico e pneumático
| Tipos de encomenda do sensor do transmissor de pressão |
2No momento da encomenda, por favor, note que os produtos à prova de explosão não incluem cabeças de visualização digital.
3. Ao encomendar transmissores com cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para assegurar o funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
5. A gama de temperatura de funcionamento nominal do anel de O de borracha fluoro é de -20oC a 250oC. Quando a temperatura de funcionamento do produto é inferior a -20oC, é necessário escolher uma vedação de anel de O EPDM.
6O comprimento padrão do cabo é de 1,5 m, disponível em três materiais. Se não especificado, será fornecido com material de cabo de polietileno.Por favor, especifique na ordem..
7Para requisitos especiais como vibração forte, força de impacto instantânea, interferência eletromagnética ou de radiofrequência forte, por favor informe a nossa empresa e especifique-os na ordem.
| Guia de encomenda do sensor do transmissor de pressão | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IB | Transmissor de pressão geral | IX | Exibir transmissor de pressão | |||||
| IE | Transmissor de pressão de aviação resistente a choques | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Se | Transmissor de pressão à prova de umidade | IIE/IIIE | Transmissor de pressão geral/exibido | |||||
| IN | Transmissor de pressão dedicado para ar condicionado | |||||||
| IC | Transmissor de pressão de alta temperatura | |||||||
| QI1/QI2 | Grande diafragma/transmissor de pressão de alta temperatura | |||||||
| Faixa de medição | -Não.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviços OEM e ODM.
3Q: Qual é a sua capacidade de produção?
A: As nossas instalações de fabrico podem produzir até 30 000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota por rede de PC éSempre disponível.
