BPHT24-III Sensor de pressão do diafragma digital Transmissor de pressão para bebidas líquidas
Product Details
| Modelo N.O.: | BPHT24-III | Distância: | 0-10kpa~35Mpa |
|---|---|---|---|
| Potência: | 12-36Vdc | Produção: | 4-20mA |
| Materiais para a habitação: | Liga de alumínio | Tipo de pressão: | Pressão de medição, pressão absoluta, selada |
| Especificações: | Sensor de pressão do diafragma | Fios: | G1/2 M20*1,5 1/2NPT |
| Mediano de medição: | Líquido, gás, cola para bebidas, etc. | Personalização: | Disponível OEM e ODM |
| Destacar |
BPHT24-III Sensor de pressão do diafragma,Sensor digital de pressão do diafragma,Transmissor de pressão digital para bebidas líquidas |
||
Product Description

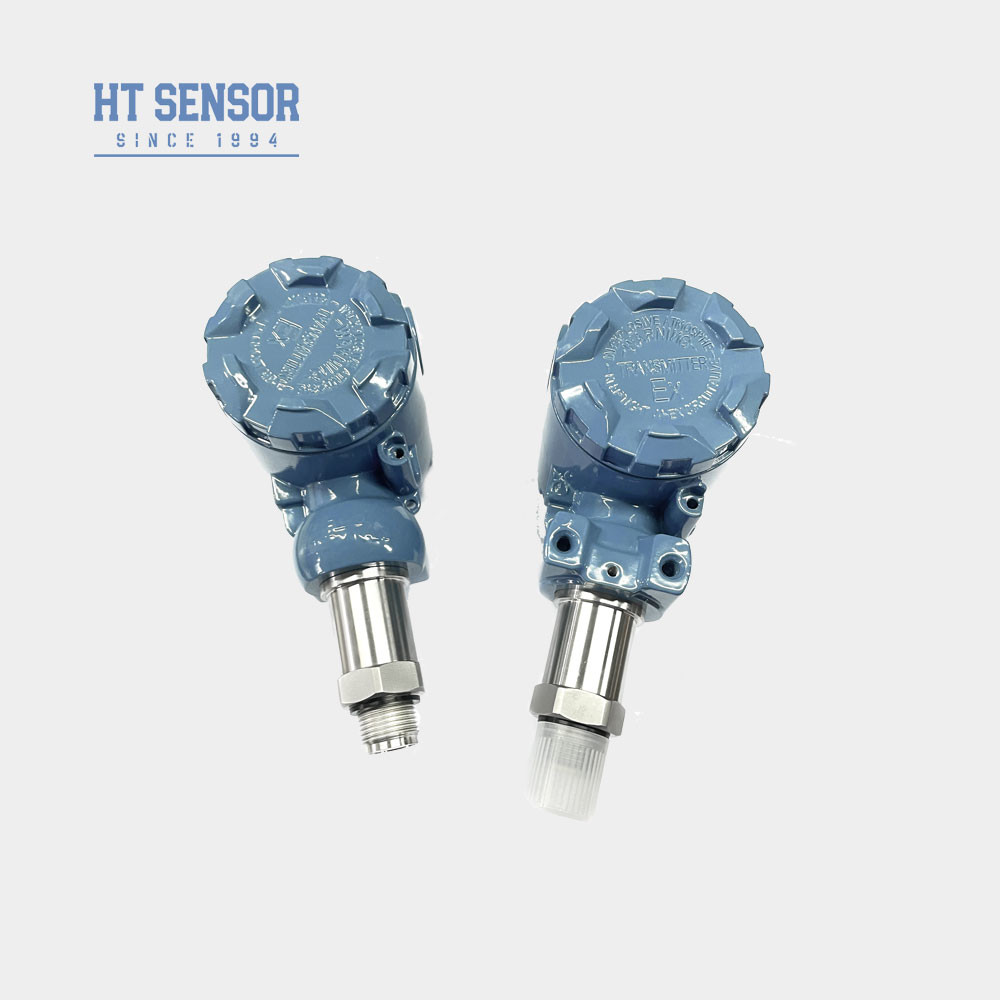

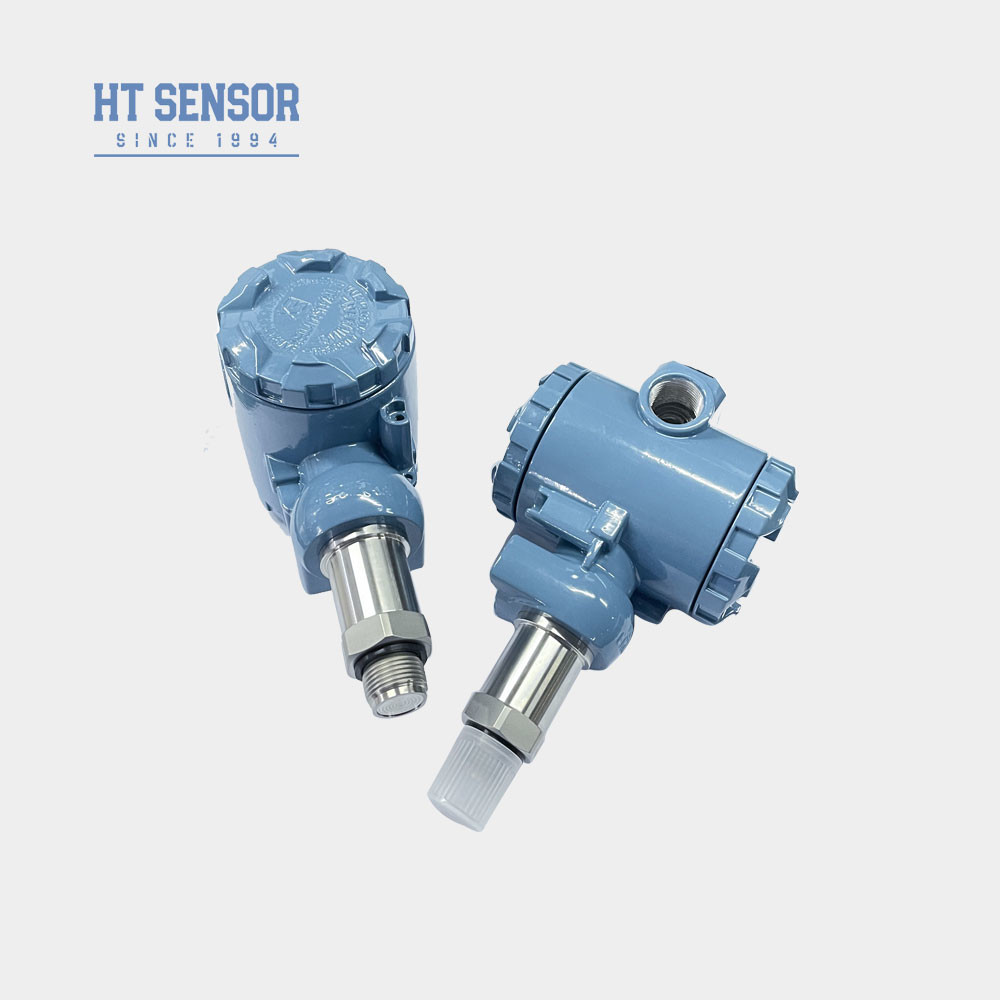

BPHT24-III Sensor de pressão do diafragma de descarga Transmissor para bebidas líquidas
Transmissor de pressão BPHT24-III
Introdução do sensor de pressão do diafragma:
O transmissor de pressão de diafragma de carga BPHT24-III utiliza o núcleo de difusão de silício de diafragma plano da série HT como elemento de medição do sinal.O circuito de processamento de sinal está localizado na caixa 2088 e converte o sinal de pressão para o sinal de saída padrão. Garantir uma medição de pressão fiável e precisa num ambiente higiénico.
Os transmissores de pressão de descarga BPHT24-III são adequados para indústrias alimentares, de bebidas, farmacêuticas, de bioengenharia e outras.O diafragma de isolamento montado em metal é soldo diretamente com a junta de processo para garantir a conexão precisa entre a junta de processo e o diafragma de mediçãoO diafragma de aço inoxidável 316L separa o meio de medição do sensor de pressão.e a pressão do processo do diafragma para o sensor piezorresistivo é transferida estáticamente através de um fluido de enchimento homologado higienicamente.
Características do produtode um sensor de pressão do diafragma:
2. Projetado para aplicações higiênicas para evitar a escala média
3. Alta precisão com uma estrutura totalmente de aço inoxidável
4Fácil de limpar.um,Ajustável e visível
Aplicaçõesde um sensor de pressão do diafragma:
1. Adequado para medição de gases e líquidos não corrosivos com 316L
2Ideal para protecção do ambiente e indústrias químicas
3. Utilizado nas indústrias marítima e aeronáutica
4. Bem adaptado para utilização nas indústrias médica, biofarmacêutica e de higiene alimentar
| Parâmetros de desempenhode um sensor de pressão do diafragma | |
| Faixa de medição | 0~35Kpa...~20MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,8 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 fios |
| Esboço Construção | |
| Dimensão | |
| Dicas de encomenda |
2No momento da encomenda, por favor, note que os produtos à prova de explosão não incluem cabeças de visualização digital.
3. Ao encomendar transmissores com cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para assegurar o funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
5. A gama de temperatura de funcionamento nominal do anel de O de borracha fluoro é de -20oC a 250oC. Quando a temperatura de funcionamento do produto for inferior a -20oC, é necessário escolher uma vedação de anel de O EPDM.
6O comprimento padrão do cabo é de 1,5 m, disponível em três materiais. Se não especificado, será fornecido com material de cabo de polietileno.Por favor, especifique na ordem..
7Para requisitos especiais como vibração forte, força de impacto instantânea, interferência eletromagnética ou de radiofrequência forte, por favor informe a nossa empresa e especifique-os na ordem.
| Guia de encomendas | ||||||||
| BPHT24 | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IX | Exibir transmissor de pressão | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| T | Transmissor de pressão resistente a alta temperatura | |||||||
| Faixa de medição | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviços OEM e ODM.
3Q: Qual é a sua capacidade de produção?
A: As nossas instalações de fabrico podem produzir até 30 000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota por rede de PC éSempre disponível.
