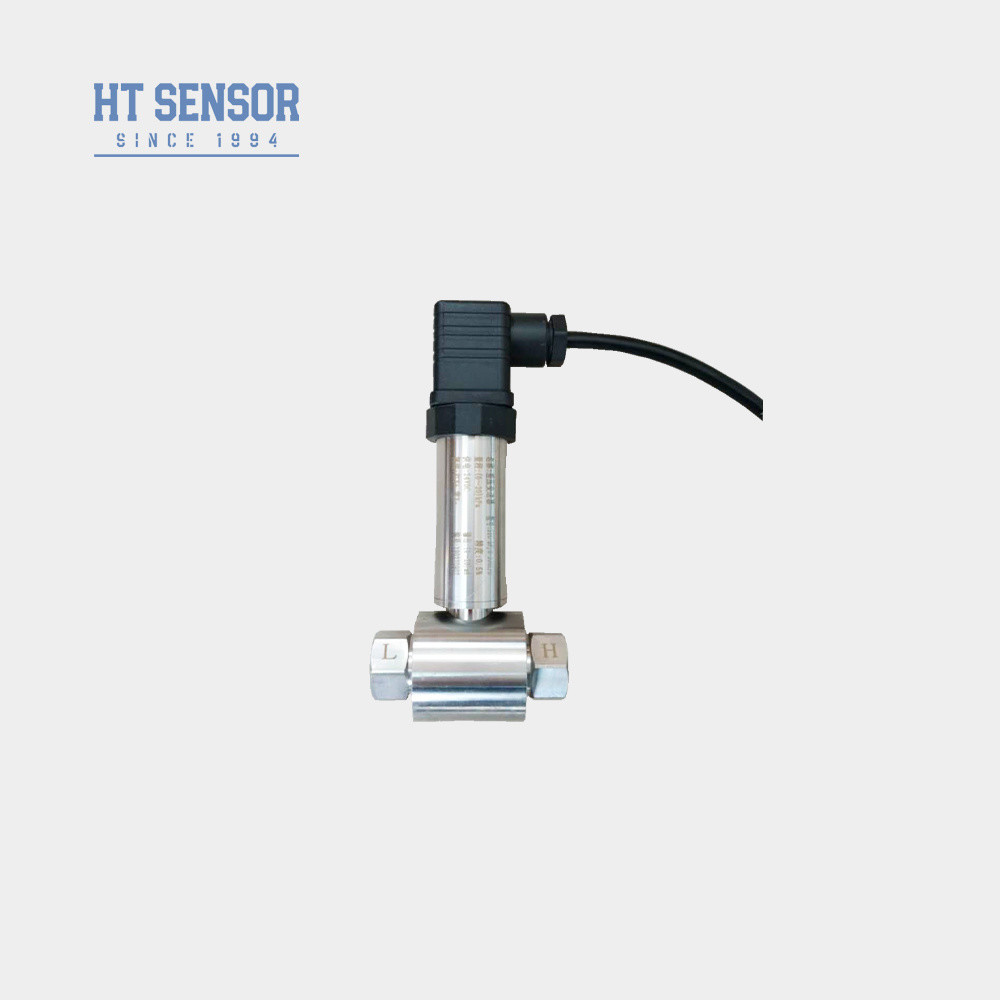

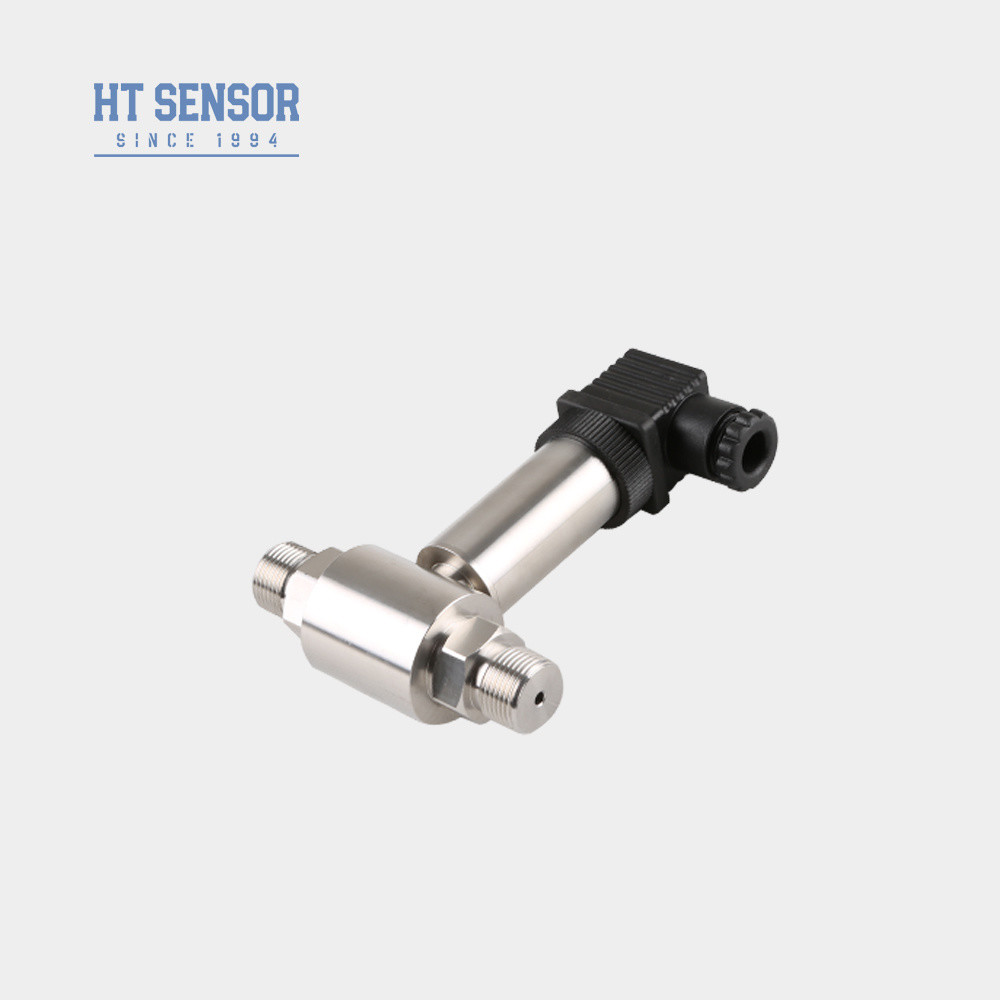

Transmissor de pressão diferencial BP93420D-II com sensor de nível diferencial DIN para ensaio de líquido
Product Details
| Modelo: | BP93420D-II | Faixa: | 0-10kpa~2Mpa |
|---|---|---|---|
| Potência: | 24VDC ((12-32VDC) | Produção: | 4-20mA 0-10v E assim por diante |
| Material: | Aço inoxidável | Fios: | Homem e mulher G1/4 M20*1,5 e assim por diante |
| Tipo de pressão: | Sensor do transmissor de pressão diferencial | Classe de protecção: | IP65 |
| Temperatura de funcionamento: | 0-60°C | Conector: | Big DIN ou OEM |
| Destacar |
DIN differential pressure transmitter,liquid test differential level sensor,BP93420D-II pressure transmitter with warranty |
||
Product Description
Transmissor de pressão diferencial BP93420D-II com sensor de nível diferencial DIN para ensaio de líquido
BP93420DII - AçõesDdiferencialPressouroTransmissor
Introdução do sensor de transmissão de pressão diferencial:
O BP93420DII é um transmissor de pressão diferencial equipado com um sensor piezoresistivo de silício de difusão, com portas de pressão duplas para ligação a tubulações ou linhas de impulso.Este dispositivo é concebido para medir os diferenciais de pressão em meio gasoso e líquido, capaz de lidar com pressões excessivas, vácuo e condições quase estáticas.
O sensor utiliza um diafragma cerâmico de estado sólido que se deforma sob pressão aplicada, com a tensão resultante produzindo uma mudança proporcional na resistência.Este sinal é processado por um conversor eletrônico integrado dentro da caixa, que produz um sinal padronizado de 0 ̊10 V ou 4 ̊20 mA.
A instalação é facilitada por conexões roscadas, tornando o transmissor adequado para diversas aplicações industriais e sanitárias.Os casos de utilização típicos incluem a monitorização dos diferenciais de pressão nos sistemas de aquecimento (entre as linhas de abastecimento e de retorno), bem como controlar filtros, ventiladores e compressores.
Características do produtode um sensor de transmissor de pressão diferencial:
- O transmissor possui um projeto estrutural de aço inoxidável, tornando-o compacto e fácil de instalar
- É submetido a uma compensação de temperatura rigorosa e à triagem de envelhecimento, garantindo desempenhos estáveis e confiáveis
- A interface elétrica pode ser selecionada como uma opção de ligação ou de ligação direta.
Aplicaçõesde um sensor de transmissor de pressão diferencial::
- Adequado para medir a pressão diferencial de vários gases ou líquidos em tubulações de indústrias como petróleo, química, energia e hidrologia.
- Aplicadas em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia
- Medição da pressão para tubulações e câmaras de fornos
| Parâmetros de desempenhode um sensor de transmissor de pressão diferencial: | |
|---|---|
| Faixa de medição | 0-10KPa......~2MPa |
| Tipo de pressão | Pressão diferencial |
| Sobrecarga de lado único | ≤ 3 vezes do intervalo nominal |
| Pressão estática | Valor mínimo entre 5 vezes o intervalo nominal ou 7 MPa |
| Precisão @ 25°C | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | ±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese | ±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo | ± 0,5% F.S./ano ((≤ 200 KPa) ± 0,2% F.S./ano ((> 200 KPa) |
| Drift de temperatura zero | ± 0,01%FS/°C ((> 100KPa), ± 0,02%FS/°C (≤ 100Kpa) |
| Desvio de temperatura do comprimento | ± 0,01%FS/°C ((> 100KPa), ± 0,02%FS/°C (≤ 100Kpa) |
| Temperatura de compensação | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Temperatura de funcionamento | -30°C a 80°C |
| Temperatura de armazenamento | -40°C a 100°C |
| Vibração | 10g,55Hz 2kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Segurança intrínseca e resistência à explosão |
| Classificação de protecção | IP65 |
| Peso | ~ 0,45 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
|---|---|---|
| 4 ′ 20 mA | 12 ̊30VDC | 2/3/4 de fio |
| 010/20mA |
3 fios |
|
| 0/1 ¢ 5V | ||
| 0.5·4.5V | 5VDC |
| Dicas de encomenda |
1. Ao selecionar o produto, certifique-se de que o meio de medição é compatível com as partes em contacto do produto.
2Para assegurar um funcionamento fiável, recomenda-se instalar um colector de três válvulas entre o ponto de medição e o transmissor.assegurar uma aplicação lenta e uniforme de pressão nas câmaras de pressão positiva e negativa do transmissor.
3Durante a instalação, é aconselhável posicionar as interfaces de pressão em ambas as extremidades horizontalmente para minimizar o impacto do local de instalação no produto.
4Para requisitos especiais tais como fortes vibrações, força de impacto instantânea, interferências eletromagnéticas fortes ou interferências de radiofrequência,Por favor, informe a nossa empresa e especifique estes requisitos na ordem
| Guia de encomendas | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| DII | Transmissor de pressão diferencial | |||||||
| Faixa de medição | 0-10KPa......~2MPa | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ¢ 20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0 ′10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20 × 1,5 Homem | |||||||
| J2 | G1/2 Homem | |||||||
| J3 | G1/4 Homem | |||||||
| J4 | 1/2 NPT Homem | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| D | Pressão diferencial | |||||||
