BP93420D-III Sensor de transmissor de pressão diferencial para água e óleo Transmissor de nível diferencial
Product Details
| Modelo: | BP93420D-II | Intervalo: | 0-10kpa~2Mpa |
|---|---|---|---|
| Potência: | 5VDC 24VDC | Produção: | 0.5-4.5V 4-20mA 0-10v E assim por diante |
| Material: | De aço inoxidável | Fios: | macho e fêmea |
| Tipo de pressão: | Pressão diferencial | Classe de protecção: | IP65 |
| Temperatura de trabalho: | 0-60°C | Conector: | Big DIN ou OEM |
| Destacar |
water differential pressure transmitter,oil level differential transmitter,BP93420D-III pressure sensor |
||
Product Description

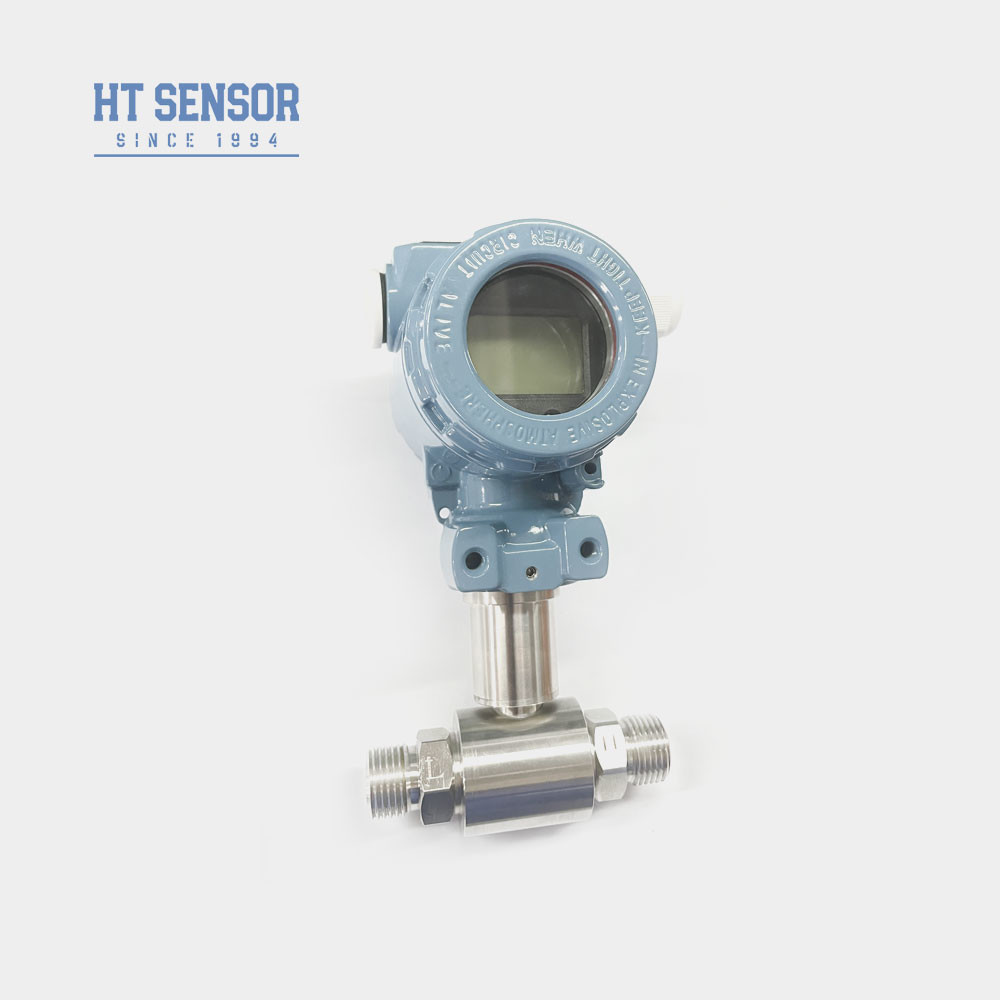

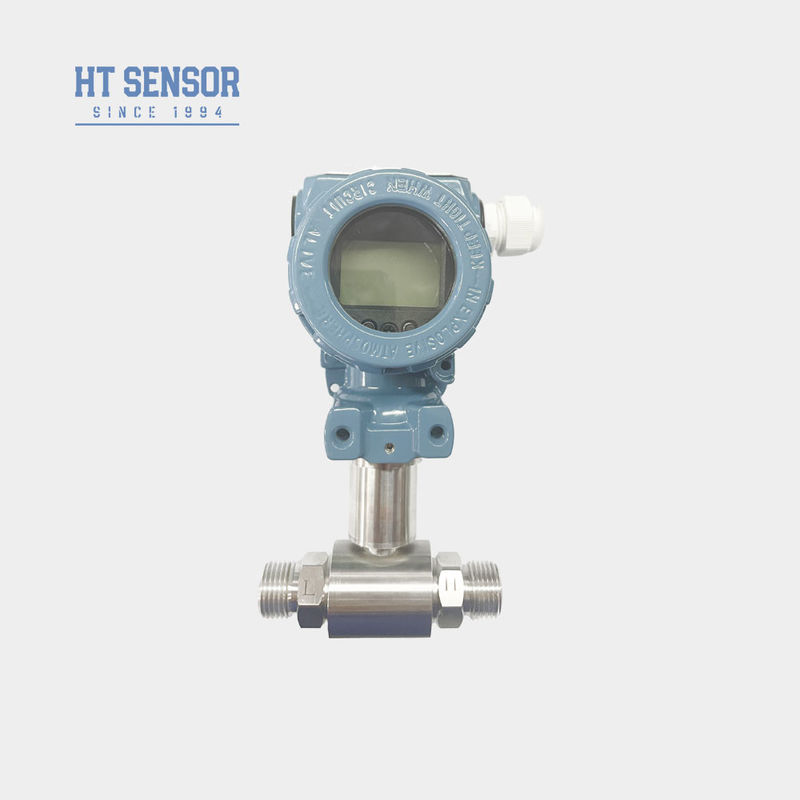

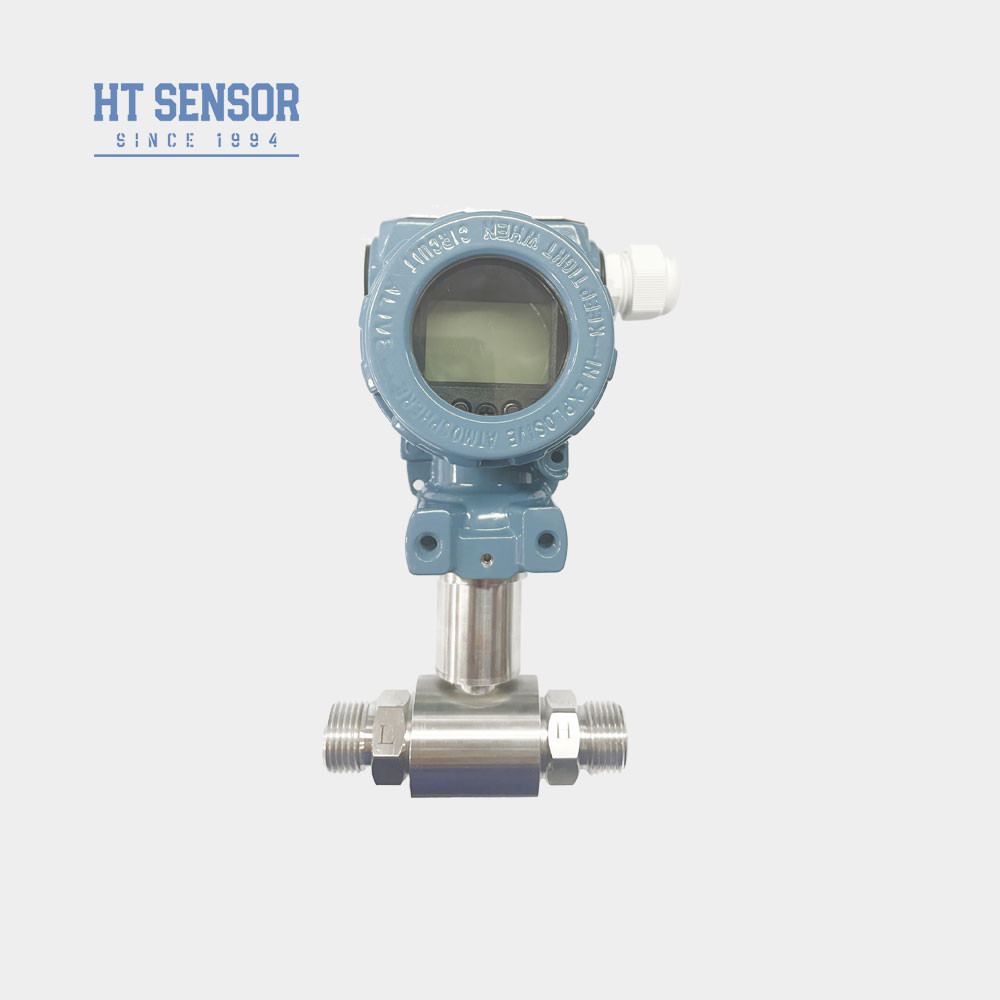

Sensor Transmissor de Pressão Diferencial BP93420D-III Para Água e Óleo
BP93420DIIIDiferencialPressãoTransmissor
Introdução do sensor transmissor de pressão diferencial:
Sensor transmissor de pressão diferencial BP93420D-III 2088 com sensor de pressão de silício difuso. Quando a diferença de pressão do meio medido está localizada no diafragma ondulado em ambos os lados do sensor, o sinal de saída da ponte de Wheatstone do chip do sensor tem uma boa relação linear com a diferença de pressão, e a diferença de pressão pode ser medida com precisão. É adequado para a medição da diferença de pressão de vários gases e líquidos em tubulações nas indústrias de petróleo, química, energia elétrica, hidrologia e outras. O transmissor de pressão estrutural 2088 adota sensor de pressão importado. Compensação de temperatura por computador para corte a laser de resistor, design de caixa de junção integrada. Equipado com um terminal dedicado e display digital, fácil instalação, calibração e manutenção. Para obter a medição da pressão do fluido e adequado para uma variedade de ocasiões em ambiente de todos os climas e uma variedade de fluidos.
Características do produtodo sensor transmissor de pressão diferencial:
- O transmissor apresenta um design estrutural em aço inoxidável, tornando-o compacto e fácil de instalar
- Ele passa por rigorosa compensação de temperatura e triagem de envelhecimento, garantindo desempenhos estáveis e confiáveis
- A interface elétrica pode ser selecionada como uma opção de plug-in ou fiação direta.
Aplicaçõesdo sensor transmissor de pressão diferencial:
- Adequado para medir a pressão diferencial de vários gases ou líquidos em tubulações de indústrias como petróleo, química, energia e hidrologia.
- Aplicado em processos industriais no local, como petróleo, química, metalurgia, geração de energia e hidrologia
- Medição de pressão para tubulações e câmaras de fornos
| Parâmetros de desempenhodo sensor transmissor de pressão diferencial | |
|---|---|
| Faixa de medição | 0-10KPa……~2MPa |
| Tipo de pressão | Pressão diferencial |
| Sobrecarga unilateral | ≤3 vezes a faixa nominal |
| Pressão estática | O valor mínimo entre 5 vezes a faixa nominal ou 7 MPa |
| Precisão @ 25℃ | ±0,25% (Típico) ±0,5% (Máximo) |
| Repetibilidade | ±0,03% (Típ.) ±0,05%FS (Máx.) |
| Histerese | ±0,03% (Típ.) ±0,05%FS (Máx.) |
| Estabilidade a longo prazo | ±0,5%F.S/Ano(≤200KPa) ±0,2%F.S/Ano(＞200KPa) |
| Deriva de temperatura zero | ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa) |
| Deriva de temperatura de span | ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa) |
| Compensação de temperatura | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| Temperatura de operação | -30℃~80℃ |
| Temperatura de armazenamento | -40℃~100℃ |
| Vibração | 10g,55Hz ～ 2kHz |
| Material da carcaça | 304,316L |
| Material do diafragma | 316L |
| Resistência de isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Intrinsecamente seguro e à prova de explosão |
| Classificação de proteção | IP65 |
| Peso | ~0,45kg |
| Sinal de saída | Tensão de alimentação | Tipo de saída |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 fios |
| 0～10/20mA |
3 fios |
|
| 0/1～5V | ||
| 0,5～4,5V | 5VDC |
| Dicas de pedidodo sensor transmissor de pressão diferencial |
1. Ao selecionar o produto, certifique-se de que o meio medido seja compatível com as peças de contato do produto.
2. Para garantir uma operação confiável, recomenda-se instalar um manifold de três válvulas entre o ponto de medição e o transmissor, garantindo uma aplicação de pressão lenta e uniforme às câmaras de pressão positiva e negativa do transmissor.
3. Durante a instalação, é aconselhável posicionar as interfaces de pressão em ambas as extremidades horizontalmente para minimizar o impacto do local de instalação no produto.
4. Para requisitos especiais, como vibração forte, força de impacto instantânea, forte interferência eletromagnética ou interferência de radiofrequência, informe nossa empresa e especifique esses requisitos no pedido
| Guia de pedidosdo sensor transmissor de pressão diferencial | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Construção do contorno | |||||||
| DII | Transmissor de pressão diferencial | |||||||
| Faixa de medição | 0-10KPa……~2MPa | |||||||
| Código | Fonte de alimentação | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outro | |||||||
| Código | Sinal de saída | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0,5～4,5VDC | |||||
| S4 | 0～10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 Macho | |||||||
| J2 | G1/2 Macho | |||||||
| J3 | G1/4 Macho | |||||||
| J4 | 1/2 NPT Macho | |||||||
| J5 | Outro | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | Plugue PG7 | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | Outro | |||||||
| Código | Tipo de pressão | |||||||
| D | Pressão diferencial | |||||||
