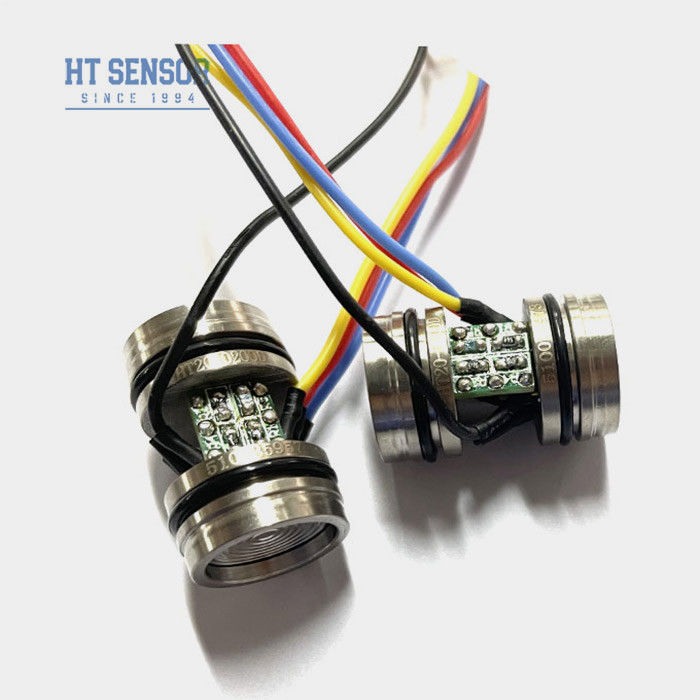

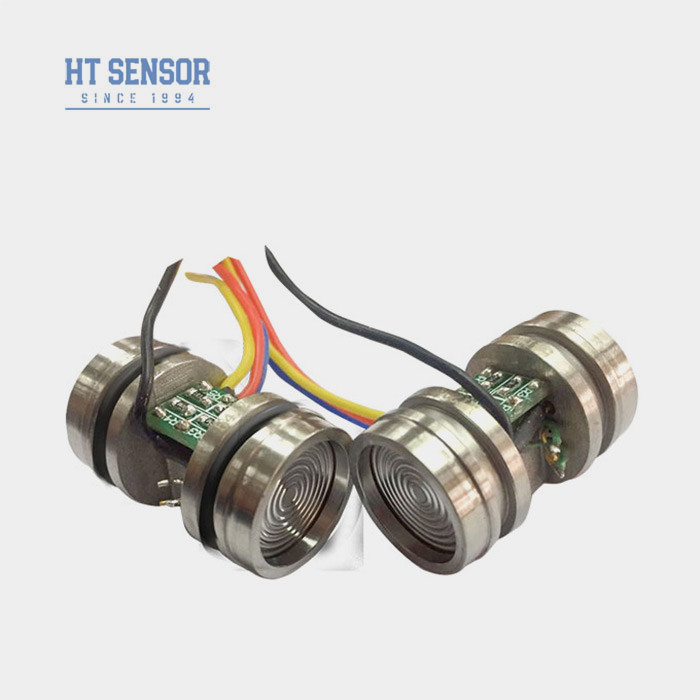

HT20V Sensor de Pressão de Silício Difundido 10VDC Célula Sensor de Pressão Diferencial Piezorresistiva
Product Details
| Modelo NÃO.: | HT20V | Tipo de fiação: | Quatro fios |
|---|---|---|---|
| Meio de medição: | Gás e líquidos | Personalizado: | Personalizado |
| Poder: | 10VDC | Pacote de Transporte: | caixa |
| Tipo: | Sensor de pressão piezoresistiva diferencial | Tipo de sinal de saída: | Tipo analógico |
| Material: | Aço inoxidável | Personalização: | Disponível | Solicitação personalizada |
| Destacar |
Sensor de pressão de silício difuso HT20V,Sensor de pressão de silício difuso 10VDC,Sensor de pressão diferencial piezorresistivo de 10 VDC |
||
Product Description
Sensor de pressão de silício difuso diferencial HT20V 10VDC para ensaio de pressão diferencial
Introdução de um sensor de pressão de silício difuso diferencial:
HT20V é um sensor de pressão diferencialÉ um dispositivo sensível à pressão diferencial isolado por um diafragma duplo de aço inoxidável.As medições precisas são obtidas isolando o diafragma e enchendo o óleo de silicone com o elemento de silicone sensível à pressãoO sensor adota o chip de pressão de silício avançado internacional com alta estabilidade e alta precisão, e adota a base sinterizada projetada por otimização de tensão.O processo de produção do sensor inclui:: parche, ligação de fio de ouro, solda por filme, injecção de óleo de alto vácuo, alívio de tensões na circulação de pressão, envelhecimento a alta temperatura, compensação de temperatura, etc.O tamanho e o método de vedação dos produtos gerais são consistentes com os produtos internacionais comuns do mesmo tipo.São amplamente utilizadas para medição da pressão diferencial e do nível em meios compatíveis de aço inoxidável 316L.
Características do produtode um sensor de pressão de silício difuso diferencial:
- Desempenho estável e fiável
- Alta resistência à pressão estática
- Rentabilidade
- Detecção de pressão diferencial
- Instrumentos de calibração de pressão
- Medição do nível do líquido
- Fornecimento de energia: ≤10VDC
- Voltagem de saída de modo comum: 50% da entrada (típica)
- Impedância de entrada:4KΩ~20KΩ
- Impedância de saída:2.5KΩ~6KΩ
- Conexão elétrica: fio de alta temperatura de 100 mm.
| Parâmetros de desempenhode um sensor de pressão de silício difuso diferencial: | ||||
| Faixa de medição | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Tipo | Max. | Unidade | ||
| Linearidade | ± 0.15 | ± 0.3 | % F.S. | |
| Repetitividade | 0.05 | 0.1 | % F.S. | |
| Histerese | 0.05 | 0.1 | % F.S. | |
| Output de compensação zero | 0 ± 1 | 0 ± 2 | mV | |
| Produção em escala total | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | mV |
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | |
| Temperatura de deslocamento zero. | ≤ 20 KPa | ± 1 | ± 2.5 | % F.S. |
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |
| Temperatura de escala completa. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. |
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |
| Temporário compensado. | ≤ 20 KPa | 0 ~ 50 | oC | |
| ≥ 35 kPa | 0 ~ 70 | oC | ||
| Temperatura de funcionamento | -20 a 80 | oC | ||
| Temperatura de armazenamento | -40 ~ 125 | oC | ||
| Sobrecarga admissível | Tomar o valor menor entre 3 vezes a escala completa ou 4MPa | |||
| Pressão de explosão | 5x a escala completa | |||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | ||
| Material do diafragma | 316L | |||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | |||
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | |||
| Choque. | 100 g, 11 ms | |||
| Tempo de resposta | ≤ 1 ms | |||
| Selo de anel O | Goma nitrílica ou goma fluorada | |||
| Meio de enchimento | Óleo de silício | |||
| Peso | ~ 45 g | |||
| Os parâmetros são ensaiados nas seguintes condições: tensão constante de 10 V e temperatura ambiente de 25oC | ||||
| Esboço Construçãode um sensor de pressão de silício difuso diferencial | |
| Dimensão |  |
| NotasSe houver alterações nas cores do fio, consulte o rótulo anexado ao sensor para obter informações precisas. | |
| Conexão elétrica e compensaçãode um sensor de pressão de silício difuso diferencial |
|
| Exemplos de seleção |
| Dicas de encomenda |
estanqueidade requerida
2Durante a montagem da carcaça, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar danos ao núcleo devido a deformação ou perfuramento do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e impedir a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.
