4-20mA Transmissor de medição do nível do líquido Transmissor de pressão do nível do tanque de combustível OEM
Detalhes do produto
| Modelo no.: | BH93420-IIK | Faixa: | 0-0,5m... 3m |
|---|---|---|---|
| Saída: | 4-20mA com ecrã LED ou LCD | Temperatura operacional: | -10~80 graus |
| Material do diafragma: | Aço inoxidável 316L | Pacote de transporte: | Carton |
| Tipo: | Transmissor de nível de líquido de silicone piezoresistivo | Poder: | 12-32VDC |
| ACC: | 00,5% 1% FS | Personalização: | Disponível OEM e ODM |
| Destacar |
Transmissor de nível de líquido de 4-20mA,Medição do nível do líquido por transmissor OEM,Sensor de nível do tanque de combustível OEM |
||
Descrição do produto

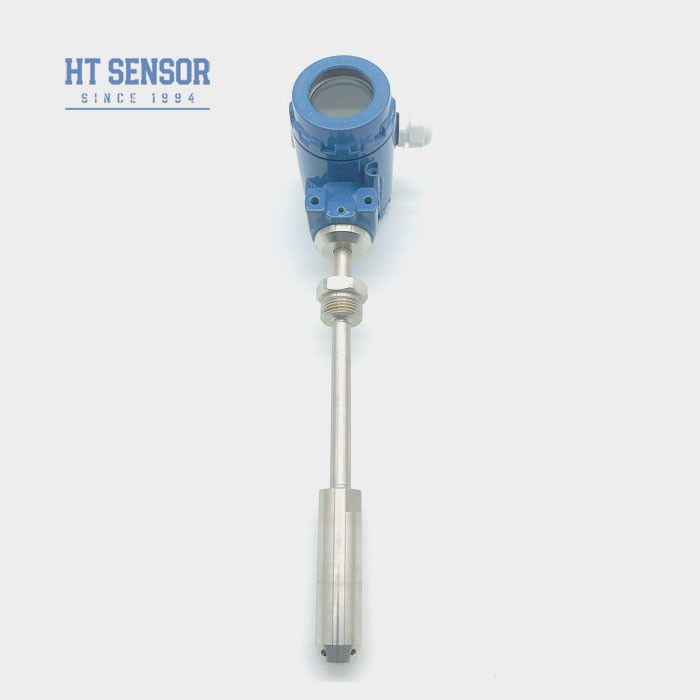

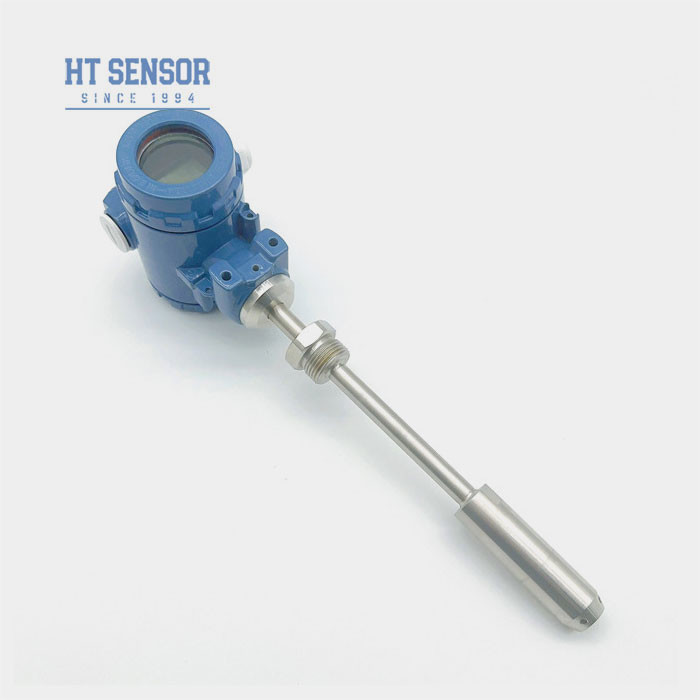

BH93420-IIK Medição do nível do líquido por transmissor de 4-20mA com sensor de pressão de silício
BH93420III.K WAter nívelTRemetente
Introdução do sensor de transmissão do nível do líquido:
O transmissor de nível blindado BH93420-IIK é um sensor de pressão de silício de difusão piezoresistiva como o componente principal, a informação de pressão em um sinal padrão detectável.A parte de contacto líquido é toda de aço inoxidávelEsta estrutura blindada garante a durabilidade e a fiabilidade do transmissor de nível de líquido.Outra aplicação importante do sensor é o teste de óleoCom a sua precisão e capacidade de resistir a condições adversas, é uma excelente escolha para monitorizar a pressão do óleo em equipamentos de máquinas pesadas.Isto ajuda a garantir a segurança e eficiência da máquina, minimizando o risco de falhas e reparações dispendiosas.
Características do produtode um sensor de nível de líquido:
- Projeto de inserção blindada, adequado para medição do nível do líquido em ambiente abertorecipientes
- Display LED ou LCD disponível
- Classificação à prova de explosão: ExiaIICT6
- Zero e comprimento ajustáveis externamente
- Fabricados em aço inoxidável resistente à corrosãoUtilizável para diversosáreas industriais
| Parâmetros de desempenhode um sensor de nível de líquido: | |
|---|---|
| Faixa de medição | 0~0,50m... 10m |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 2 X faixa nominal |
| Precisão @ 25oC | ± 0,25% (tipo) ± 0,5% (máximo) |
| Repetitividade | ±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese | ±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo | ± 0,15% F.S/ano (máximo) |
| Drift de temperatura zero | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Desvio de temperatura do comprimento | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura de compensação | 0-50oC (0-1m. 0-2m); 0-70oC |
| Temperatura de funcionamento | -20°C a 80°C |
| Temperatura de armazenamento | -30°C a 100°C |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Choque. | 100 g |
| Material de habitação | Aço inoxidável 1Cr18Ni9Ti |
| Material do diafragma | 316L aço inoxidável |
| Resistência ao isolamento | >= 100MΩ@100VDC |
| Classificação à prova de explosão | ExiaIICT6 |
| Classificação de protecção | IP68 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~1,1 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
|---|---|---|
| 4 ~ 20 mA | 15 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 Fios | |
| Protocolo de comunicação RS485 | 4 Fios |
Aplicaçõesde um sensor de nível de líquido:
- Compatível com 316LSS, líquidos não corrosivos
- Monitorização dos níveis de água em várias aplicações, tais como esgotos, industriais eÁgua municipal, reservatórios de água, poços, rios, águas do mar, lagos, etc.
- Medição dos níveis de combustível nos tanques de diesel e combustível.
| Esboço Construçãode um sensor de nível de líquido: |
| Conexão elétrica |
| Exemplos de seleção |
|---|
| Tipos de encomenda do transmissor de nível de água |
2A densidade do meio de medição deve ser especificada.
3Para requisitos especiais tais como vibrações fortes, força de impacto instantânea, interferências eletromagnéticas fortes ou interferências de radiofrequência,Por favor, informe a nossa empresa e especifique na ordem.
4Para assegurar o funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e assegurem que o produto e a fonte de alimentação estejam ligados à terra de forma fiável.
5Quando equipado com uma cabeça de exibição LED ou LCD, a tensão de alimentação do transmissor não deve ser inferior a 15VDC
| Ordem Guia do transmissor de nível de água | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| BH93420 | Código | Esboço Construção | ||||||||
| II/III | Transmissor de nível de água blindado | |||||||||
| Faixa de medição | 0~10m... 4m | |||||||||
| Código | Fornecimento de energia | |||||||||
| D1 | 24VDC | |||||||||
| Código | Sinais de saída | |||||||||
| S1 | 4 ~ 20mADC | |||||||||
| Código | Tamanho da flange ou da interface | |||||||||
| F1 | Aço inoxidável DN25 | |||||||||
| F2 | Aço inoxidável DN32 | |||||||||
| F3 | Aço inoxidável DN40 | |||||||||
| F4 | Aço inoxidável DN50 | |||||||||
| M1 | M27X2 | |||||||||
| M2 | M30X2 | |||||||||
| M3 | Outros fios especiais | |||||||||
| Código | Conexão elétrica | |||||||||
| B4 | 2088 habitação industrial | |||||||||
| B5 | 2088 com exibição | |||||||||
| B6 | 3051A habitação | |||||||||
| Código | Tipo de pressão | |||||||||
| G | Pressão de medição | |||||||||
| A | Pressão absoluta | |||||||||
| S | Pressão de referência selada | |||||||||
| Código | Materiais | |||||||||
| 01 | 304 aço inoxidável | |||||||||
| 02 | 316L aço inoxidável | |||||||||
| Código | comprimento do tubo de aço | |||||||||
| L | X m | |||||||||
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviço OEM e ODM
3Q: Qual é a sua capacidade de produção?
A: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
