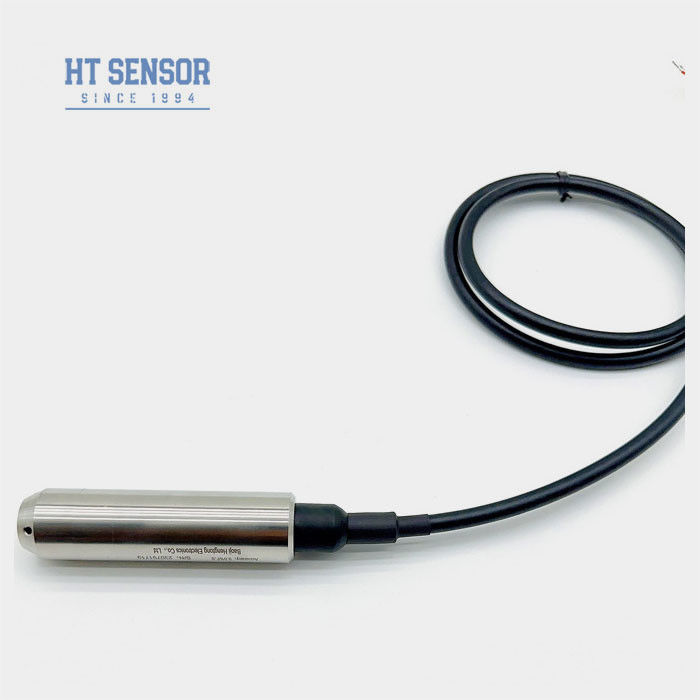

Bh93420-I Transmissor de nível de água 12-36vdc 4-20ma Transmissor de nível submersível
Product Details
| Modelo N.O.: | BH93420-I | Sinais de saída: | 4-20mA ou 0,5-4,5VDC |
|---|---|---|---|
| Distância: | 0-1mH2O~400mH2O | Precisão: | 00,25% ou 0,5% |
| Potência: | 12-32VDC | Material do cabo: | PU ou PE |
| Médio: | Água ou óleo | Material de habitação: | 304 S.S. |
| Avaliação da proteção: | IP 67 | ||
| Destacar |
BH93420-I Transmissor de nível de água,Transmissor de nível de água 12vdc,Transmissor de nível submersível 4-20ma |
||
Product Description
Transmissor de nível de água 12-36VDC com saída de sinal de 4-20mA
BH93420 ITransmissor de nível de água
Introdução:
BH93420-I Transmissor de nível de água submersível baseado nas características do sensor de silício difuso.que tem uma pequena estrutura de transistores dentro dele que pode converter a pressão externa em uma saída elétrica.
No transmissor de nível de entrada de silício difuso, o sensor é instalado no meio de medição.A estrutura do transistor dentro do sensor sofrerá uma pequena deformação, o que fará com que o valor da resistência mude, resultando numa saída de sinal elétrico.
Características do produto:
- Casca completa de aço inoxidável, adequada para vários ambientes de ensaio
- Medição de sonda de imersão, fácil instalação
- Opções de sinal de saída diferentes
- Marcação à prova de explosão: ExiaIICT6
- Alta protecção: IP68
- Cabos de PE ou PU
Aplicações:
- Compatível com 316LSS, líquidos não corrosivos
- Monitorização dos níveis de água em várias aplicações, tais como esgoto, água industrial e municipal, tanques de água, poços, rios, água do mar, lagos, etc.
- Medição dos níveis de combustível nos tanques de diesel e de combustível
Parâmetros de desempenho:
| Faixa de medição | 10m... 400mH2O |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 2X faixa nominal |
| Precisão @ 25°C | ± 0,25% (tipo) ± 0,5% (máximo) |
| Repetitividade | ±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese | ±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo | ± 0,2% F.S/ano (máximo) |
| Drift de temperatura zero | ± 0,01%FS/°C ((> 100KPa), ± 0,02%FS/°C (≤ 100Kpa) |
| Desvio de temperatura do comprimento | ± 0,01%FS/°C ((> 100KPa), ± 0,02%FS/°C (≤ 100Kpa) |
| Temperatura de compensação | 0-50°C (0-1m. 0-2m); 0-70°C |
| Temperatura de funcionamento | -20 a 80 °C |
| Temperatura de armazenamento | -30 a 100 °C |
| Material de habitação | 304 aço inoxidável |
| Material do diafragma | 316L aço inoxidável |
| Resistência ao isolamento | ¥100MΩ@100VDC |
| Classificação à prova de explosão | ExiaIICT6 |
| Classificação de protecção | IP67, IP68 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,3 kg (sem cabo) |
| Material do cabo | Polietileno, poliuretano |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ′ 20 mA | 12 ̊30VDC | 2/3/4 de fio |
| 010/20mA |
3 fios | |
| 0/1 ¢ 5V | ||
| 0/1 ¢ 10V | ||
| 0.5·4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.630V / bateria | 4 fios |
Dicas de encomenda:
1Certifique-se de que o meio de medição é compatível com os componentes do produto em contacto com ele durante a selecção.
2A densidade do meio de medição deve ser especificada.
3Para interferências eletromagnéticas ou de radiofrequência fortes, por favor forneça detalhes à nossa empresa e indique-os na ordem.
4Para assegurar o funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
Guia de encomendas:
| BH93420 | Código | Esboço Construção | ||||||
| Eu... | Transmissor de pressão | |||||||
| Faixa de medição | 10m... 400mH2O | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 3Bateria de.6V | |||||||
| D4 | outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ¢ 20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0 ′10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | S8 | RS485 | |||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
| Código | Material de habitação | |||||||
| 01 | 304 aço inoxidável | |||||||
| 02 | 316L aço inoxidável | |||||||
| Código | Material do cabo | |||||||
| C1 | PE | |||||||
| C2 | PU | |||||||
