1/8NPT Transmissor de pressão de silício Sensor de pressão do nível da água para teste de pressão de tubulação
Product Details
| Modelo N.O.: | BP157 | Precisão: | ± 0,5% |
|---|---|---|---|
| Tipo de ligação: | G1/4,1/4NPT, 1/8NPT | Sinais de saída: | 4-20mA,0.5-4.5VDC |
| Fornecimento de energia: | 24VDC,5VDC | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Temperatura do processo: | -20℃~80℃ | Nome do produto: | Sensor de transmissor de pressão |
| Grau de protecção: | IP65 | Peso: | 0.2KG |
| Destacar |
1/8NPT Transmissor de pressão de silício,Transmissor de pressão de silício para tubulação,Sensor de pressão do nível da água para oleodutos |
||
Product Description
Sensor de transmissor de pressão de silício Sensor de nível de água para teste de pressão de tubulação

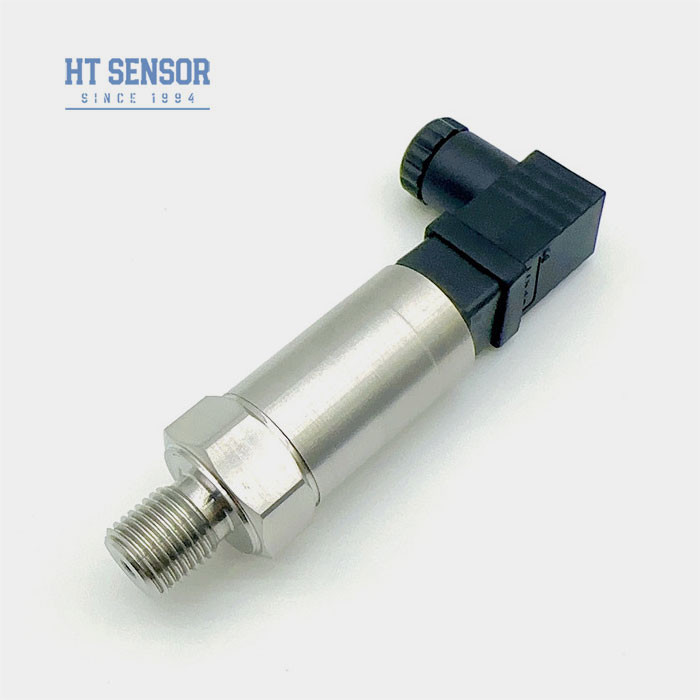

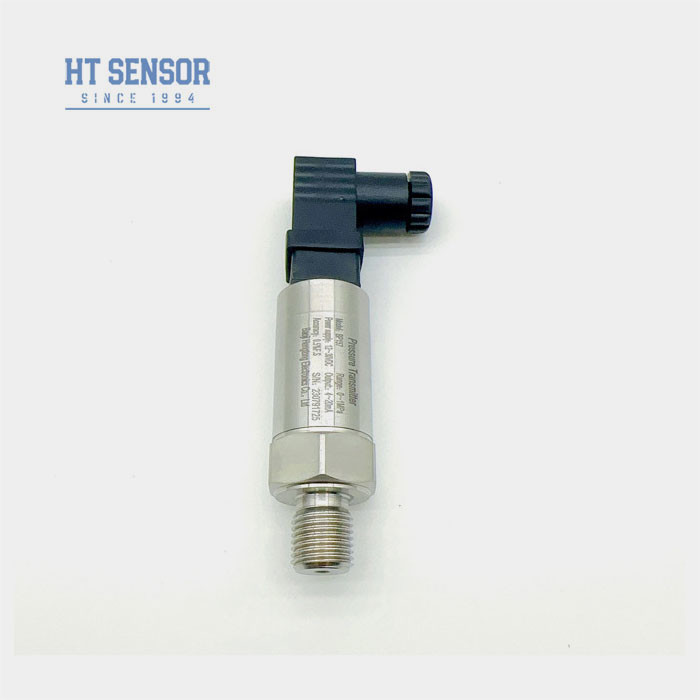

Transmissor de pressão BP157
Introdução do sensor do transmissor de pressão:
O transmissor de pressão da série BP15 utiliza o núcleo cheio de óleo da membrana de isolamento de silício resistente à pressão da série HT como elemento de medição do sinal.O circuito de processamento de sinal está localizado dentro de uma caixa de aço inoxidávelO produto foi submetido a testes rigorosos e à triagem do envelhecimento de componentes, produtos semiacabados,e produtos acabados para assegurar um desempenho estável e fiável.
Características do produto:
- Design compacto e robusto
- Interferências anti-electromagnéticas.
- Soldado totalmente selado
- Proteção IP65
- Sinais de saída múltiplos
Aplicações:
- Compatível com aço inoxidável 316L, gases e líquidos não corrosivos
- Petroquímica e outros sectores industriais
- Compressor de ar, equipamento de vácuo
- Sistemas de controlo hidráulico e pneumático
Parâmetros de desempenho:
| Faixa de medição | 0kPa 10kPa... 10MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Pressão de sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25°C | ±0,25% (tipo), ±0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Erro de temperatura -Zero | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Erro de temperatura -Duração | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Temperatura de compensação | 0-50 °C ((<35KPa), 0-70 °C ((padrão)) -10~70 ((personalizável) |
| Temperatura de funcionamento | -20°C a 80°C |
| Temperatura de armazenamento | -40°C a 120°C |
| Material de habitação | 304 SS |
| Material do diafragma | 316L SS |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Material de vedação | De borracha fluorada ou vedação de soldadura completa |
| Pesar | ~ 0,20 kg |
| sinal de saída | Tensão de alimentação | Tipo de saída |
| 4 ′ 20 mA | 12 ̊30VDC | 2/3/4 de fio |
| 010/20mA |
3 fios |
|
| 0/1 ¢ 5V | ||
| 0/1 ¢ 10V | ||
| 0.5·4.5V | 5VDC |
Guia de encomendas:
| BP15X | Transmissor de pressão | ||||||||
| Código | Esboço Construção | ||||||||
| 5 | Fecho de Packard | 6 | Cabo de saída direta selado de 1,0 m | ||||||
| 7 | Conector Mini DIN | 8 | Conector Hirschmann | ||||||
| Faixa de medição | 0kPa 10kPa... 10MPa | ||||||||
|
(0-X) Kpa ou MPa |
X: Indica o intervalo de medição real | ||||||||
| Código | Fornecimento de energia | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Outros | ||||||||
| Código | Sinais de saída | ||||||||
| S1 | 4 ¢ 20mADC | S5 | 020mADC | ||||||
| S2 | 1 ′5VDC | S6 | 0 ′10VDC | ||||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | ||||||
| S4 | 010mADC | ||||||||
| Código | Conexão de pressão | ||||||||
| J1 | G1/4 | ||||||||
| J2 | G1/8 | ||||||||
| J3 | 1/4 NPT | ||||||||
| J4 | 1/8NPT | ||||||||
| J5 | 7/16-20UNF | ||||||||
| Código | Tipo de pressão | ||||||||
| G | Pressão de medição | ||||||||
| A | Pressão absoluta | ||||||||
| S | Pressão de referência selada | ||||||||
