Sensor HT 4-20ma Sensor de pressão do diafragma de descarga Sensor de pressão com óleo 12-32VDC
Product Details
| Modelo N.O.: | BP93420-IIIQT2 | Estabilidade a longo prazo: | +-0,2% F.S/ano (tipo) |
|---|---|---|---|
| Fornecimento de energia: | 9-36VDC | ouptut: | 4-20mA |
| Especificações: | Sensor de pressão cheio de óleo | Marca comercial: | Sensor HT |
| Origem: | Baoji, China | Mediano de medição: | Líquido |
| Grau de precisão: | 00,5% | Intervalo de pressão: | - 100kpa... 0kpa ~ 35kpa...3.5MPa |
| Classificação IP: | IP65 | Personalização: | Disponível OEM e ODM |
| Destacar |
Sensor de pressão do diafragma 4-20ma,Sensor HT Sensor de pressão do diafragma,Sensor de pressão com óleo 9VDC |
||
Product Description

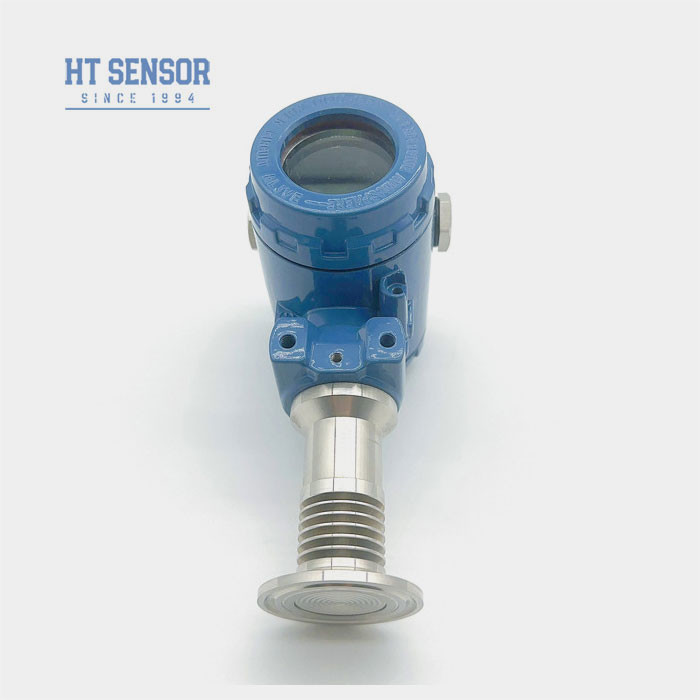

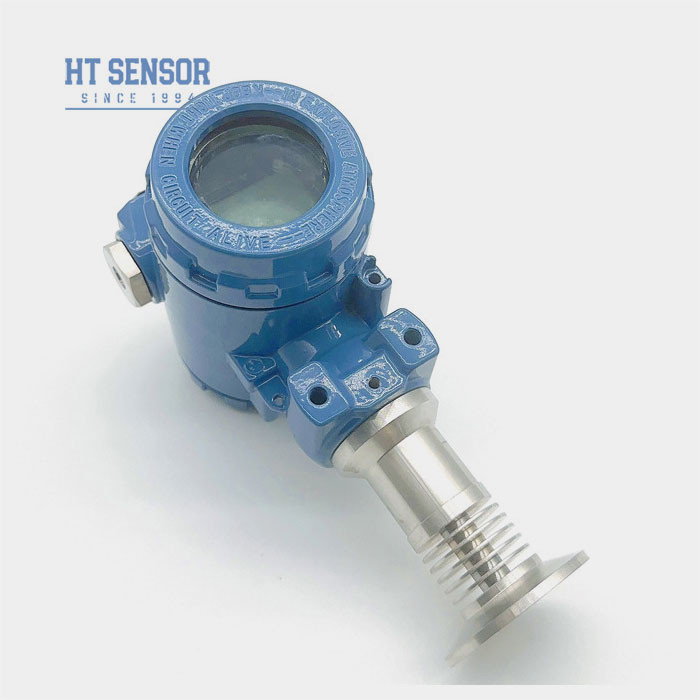

BP93420-IIIQT2 HT SENSOR 4-20mA Sensor de pressão do diafragma transmissor
Transmissor de pressão BP93420-IIIQT2
Introdução do sensor de pressão do diafragma:
BP93420-IIIQT2 sensor de pressão de diafragma de lavagem transdutor adota diafragma de medição livre de cavidade de alta precisão, com uma variedade de características do circuito do amplificador, tais como resistência ao desgaste,resistência a altas temperaturas, etc., tornando este tipo adequado para uma variedade de ambientes de trabalho, juntamente com as características da estrutura livre de cavidades,especialmente adequado para a medição da viscosidade e da lama, cimento e outros fluidos granulares para medição da pressão industrial.
| Parâmetros de desempenhodeSensor de pressão do diafragma | |
| Faixa de mediçãoSensor de pressão do diafragma | - 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| Pressão Tipo de transmissor de sensores de pressão do diafragma de descarga | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | ≤ 0,1%FS |
| Histerese | ≤ 0,1%FS |
| Estabilidade a longo prazo | ± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,3 kg |
Características do produtoSensor de pressão do diafragma:
- 1- Ampla gama de medições, várias opções de interface de pressão
- 2Opções de sinal de saída diversas
- 3. Zero e escala completa ajustáveis
- 4. Alta precisão, múltiplas ligações de processo estéreis
Aplicações deSensor de pressão do diafragma:
- 1. Adequado para medir gases e líquidos não corrosivos com 316L
- 2Indústrias médicas, biofarmacêuticas e de higiene alimentar para transformação estéril
- 3. Utilizado nas indústrias do papel e da química, bem como para medições do nível das águas residuais e da pressão das latas de bebidas Adequado para sistemas de controlo hidráulicos e pneumáticos
| Signalização de saída ofSensor de pressão do diafragma | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 fios |
| Dicas de encomendafSensor de pressão do diafragma |
- 1Ao selecionar o produto, certifique-se de que o meio a medir é compatível com as partes de contacto do produto.
- 2No momento da encomenda, por favor, note que os produtos à prova de explosão não incluem cabeças de visualização digital.
- 3. Ao encomendar transmissores com cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
- 4Para assegurar o funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
- 5. A gama de temperatura de funcionamento nominal do anel de O de borracha fluoro é de -20oC a 250oC. Quando a temperatura de funcionamento do produto é inferior a -20oC, é necessário escolher uma vedação de anel de O EPDM.
- 6O comprimento padrão do cabo é de 1,5 m, disponível em três materiais. Se não especificado, será fornecido com material de cabo de polietileno.Por favor, especifique na ordem..
- 7Para requisitos especiais como vibração forte, força de impacto instantânea, interferência eletromagnética ou de radiofrequência forte, por favor informe a nossa empresa e especifique-os na ordem.
| Guia de encomendasSensor de pressão do diafragma | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IB | Transmissor de pressão geral | IX | Exibir transmissor de pressão | |||||
| IE | Transmissor de pressão de aviação resistente a choques | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Se | Transmissor de pressão à prova de umidade | IIE/IIIE | Transmissor de pressão geral/exibido | |||||
| IN | Transmissor de pressão dedicado para ar condicionado | |||||||
| IC | Transmissor de pressão de alta temperatura | |||||||
| QI/QIT | Grande diafragma/transmissor de pressão de alta temperatura | |||||||
| Faixa de medição | - 100kPa... 0kPa ~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
Perguntas frequentesSensor de pressão do diafragma:
P1: É uma empresa de fabricação?
A1:Somos fabricantes com mais de 29 anos de experiência.
Q2:Produto personalizado
A2: Fornecemos serviços de OEM e Custom-Design.
Q3:Garantia de qualidade
A3: Os nossos produtos têm uma garantia limitada de 12 a 18 meses a partir da data de envio ao comprador original. A Hengtong substituirá ou reparará os produtos defeituosos gratuitamente.Esta garantia não se aplica a quaisquer unidades foram modificadas- Abusado, negligenciado.
Q4:Envio e embalagem
A4:Os produtos são geralmente enviados por expressos internacionais, incluindo UPS,FedEx,DHL e INT para frete pré-pago,também pode usar sua conta de envio para recolher,embalagem de exportação padrão,Incluindo a certificação de inspecção.
Q5:Contacte-nos
A5:Temos uma equipe de vendas ativa e experiente para atendê-lo em questões técnicas e de negócios. Basta deixar-nos uma mensagem ou clicar no Serviço Online.
