Sensor de pressão do diafragma de exibição SS316L Sensor de pressão digital
Product Details
| Número do modelo.: | BP93420-IIIQT | Estabilidade a longo prazo: | +-0,2% F.S/ano (tipo) |
|---|---|---|---|
| Material de dia: | SS316L | Marca comercial: | Sensor HT |
| Origem: | Shaanxi, China | Código do SH: | 9026201090 |
| Tipo: | Transmissor de pressão do diafragma | Mediano de medição: | Líquido |
| grau de precisão: | 00,5% | Intervalo de pressão: | - 100kpa... 0kpa ~ 35kpa...3.5MPa |
| Destacar |
Display Flush Sensor de pressão do diafragma rohs,Sensor de pressão do diafragma SS316L,Transdutor de pressão digital SS316L |
||
Product Description

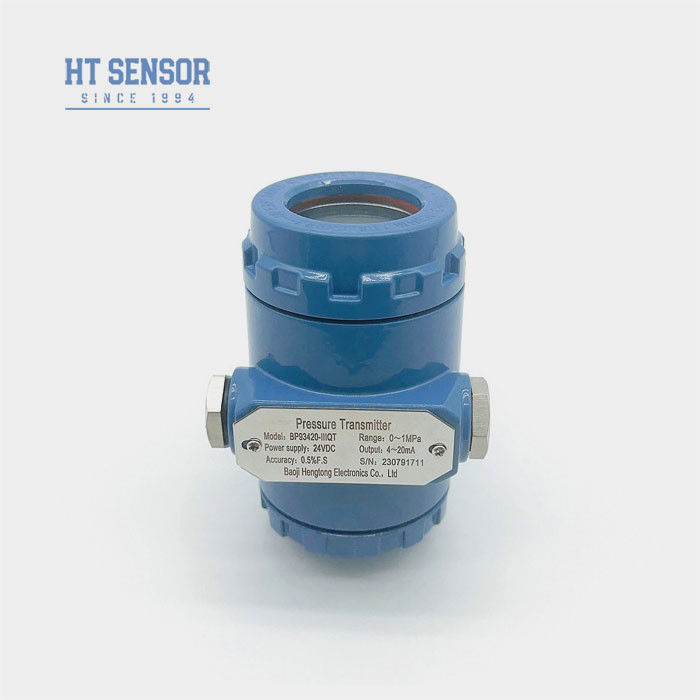

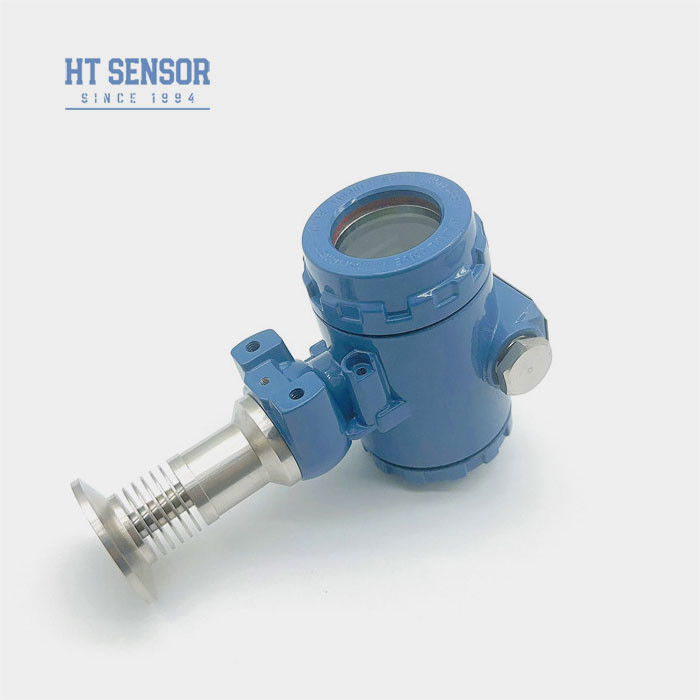

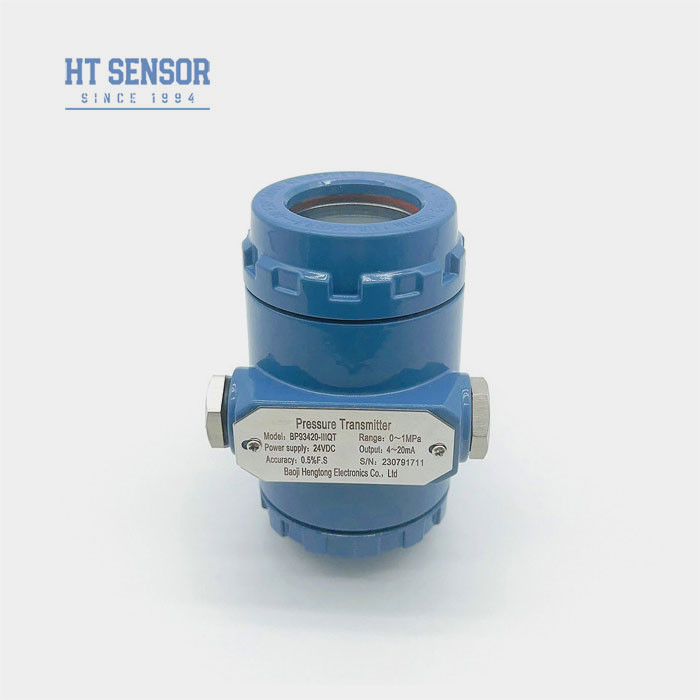

BP93420-IIIQT HTsensor Smart 2088 Sensor de pressão do diafragma de exibiçãoTransmissor de pressão BP93420-IIIQT
Introdução de um transmissor de pressão de diafragma:
BP93420-IIIQT sensor de pressão do diafragma de descarga adota material importado, tecnologia de isolamento do diafragma, sem buraco do inductor de pressão na cabeça de teste,Não há bloqueio de meios viscosos no processo de medição, conceção estrutural integrada, adequada para a medição da pressão e controlo de revestimentos químicos, tintas, lama, asfalto, óleo bruto e outros meios viscosos.que são rigorosamente testados para garantir um desempenho estável e fiávelA estrutura plana do diafragma evita eficazmente o problema do entupimento da porta de pressão durante a cristalização.
| Parâmetros de desempenho do transmissor do sensor de pressão do diafragma | |
| Faixa de medição | - 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| Pressão Tipo de transmissor de sensores de pressão do diafragma de descarga | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | ≤ 0,1%FS |
| Histerese | ≤ 0,1%FS |
| Estabilidade a longo prazo | ± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,3 kg |
| Sinais de saídado sensor de pressão do diafragmaEnviador | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 fios |
Características do produto do transmissor do sensor de pressão do diafragma:
- 1- Ampla gama de medições, várias opções de interface de pressão
- 2Opções de sinal de saída diversas
- 3. Zero e escala completa ajustáveis
- 4. Alta precisão, múltiplas ligações de processo estéreis
Aplicaçõesde um transmissor de sensor de pressão de diafragma:
- 1Aplicável a 316 litros de gases e líquidos não corrosivos.
- 2. Utilizado para processamento estéril em indústrias médicas, biofarmacêuticas, de higiene alimentar e outras.
- 3Para a indústria do papel e química, bem como para a medição do nível de águas residuais e da pressão dos tanques de bebidas, adequado para sistemas de controlo hidráulico e pneumático.
| Pontos de encomenda do transmissor de sensor de pressão do diafragma |
2No momento da encomenda, por favor, note que os produtos à prova de explosão não incluem cabeças de visualização digital.
3. Ao encomendar transmissores com cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para assegurar o funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
5. A gama de temperatura de funcionamento nominal do anel de O de borracha fluoro é de -20oC a 250oC. Quando a temperatura de funcionamento do produto é inferior a -20oC, é necessário escolher uma vedação de anel de O EPDM.
6O comprimento padrão do cabo é de 1,5 m, disponível em três materiais. Se não especificado, será fornecido com material de cabo de polietileno.Por favor, especifique na ordem..
7Para requisitos especiais como vibração forte, força de impacto instantânea, interferência eletromagnética ou de radiofrequência forte, por favor informe a nossa empresa e especifique-os na ordem.

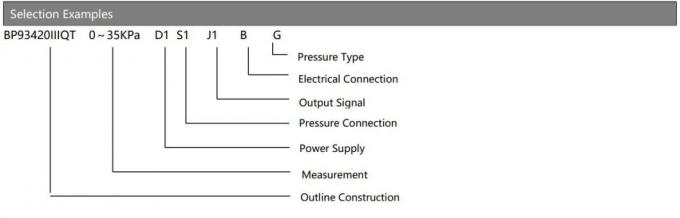

| Guia de encomendasPressão do diafragma sentransmissor de sor | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IB | Transmissor de pressão geral | IX | Exibir transmissor de pressão | |||||
| IE | Transmissor de pressão de aviação resistente a choques | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Se | Transmissor de pressão à prova de umidade | IIE/IIIE | Transmissor de pressão geral/exibido | |||||
| IN | Transmissor de pressão dedicado para ar condicionado | |||||||
| IC | Transmissor de pressão de alta temperatura | |||||||
| QI/QIT | Grande diafragma/transmissor de pressão de alta temperatura | |||||||
| Faixa de medição | - 100kPa... 0kPa ~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

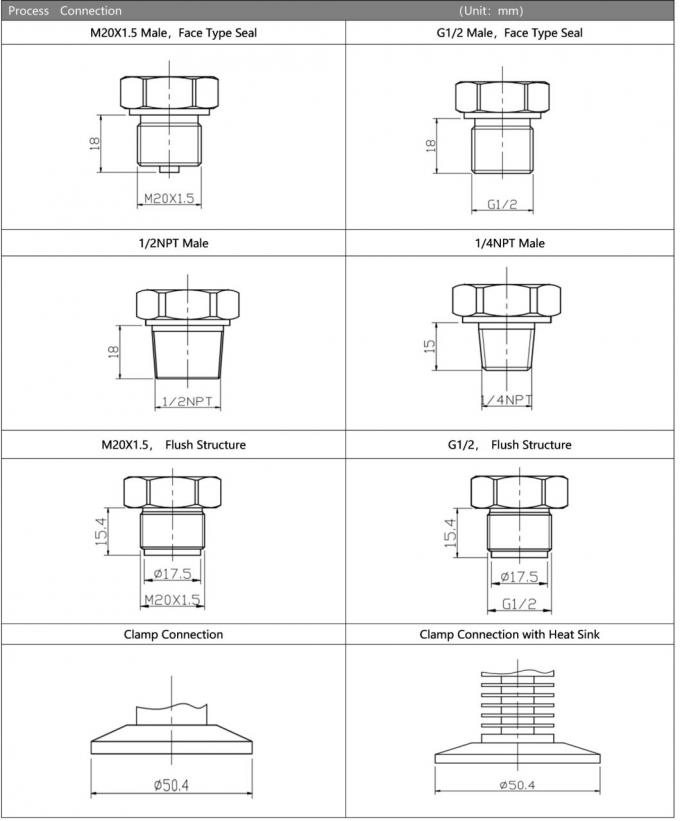

| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||

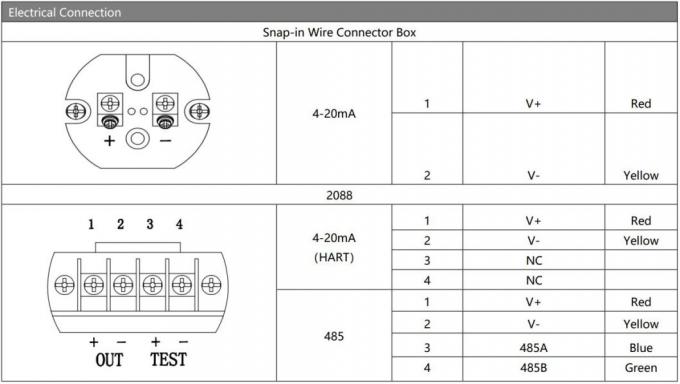

| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
Perguntas frequentes sobre o transmissor do sensor de pressão do diafragma:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviços OEM e ODM.
3Q: Qual é a sua capacidade de produção?
A: As nossas instalações de fabrico podem produzir até 30 000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota por rede de PC éSempre disponível.
