Transmissor de pressão OEM com sensor de pressão resistente a altas temperaturas
Product Details
| Modelo nº: | BP93420-IQT | Classificação de protecção: | IP65 |
|---|---|---|---|
| Material de habitação: | SS304 | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Especificação: | Sensor de pressão de silício | Marca comercial: | Sensor HT |
| Origem: | Baoji, China | Código HS: | 9026201090 |
| Tipo de estrutura: | Transmissor de pressão de silício difuso | Mediano de medição: | Líquido |
| grau de precisão: | 00,5% | Intervalo de pressão: | - 100kpa... 0kpa ~ 35kpa...3.5MPa |
| Personalização: | Disponível OEM e ODM | Modelo: | BP93420-IQT |
| Destacar |
clamp type pressure transmitter,high temperature pressure sensor,OEM pressure transmitter sensor |
||
Product Description
Descrição do Produto

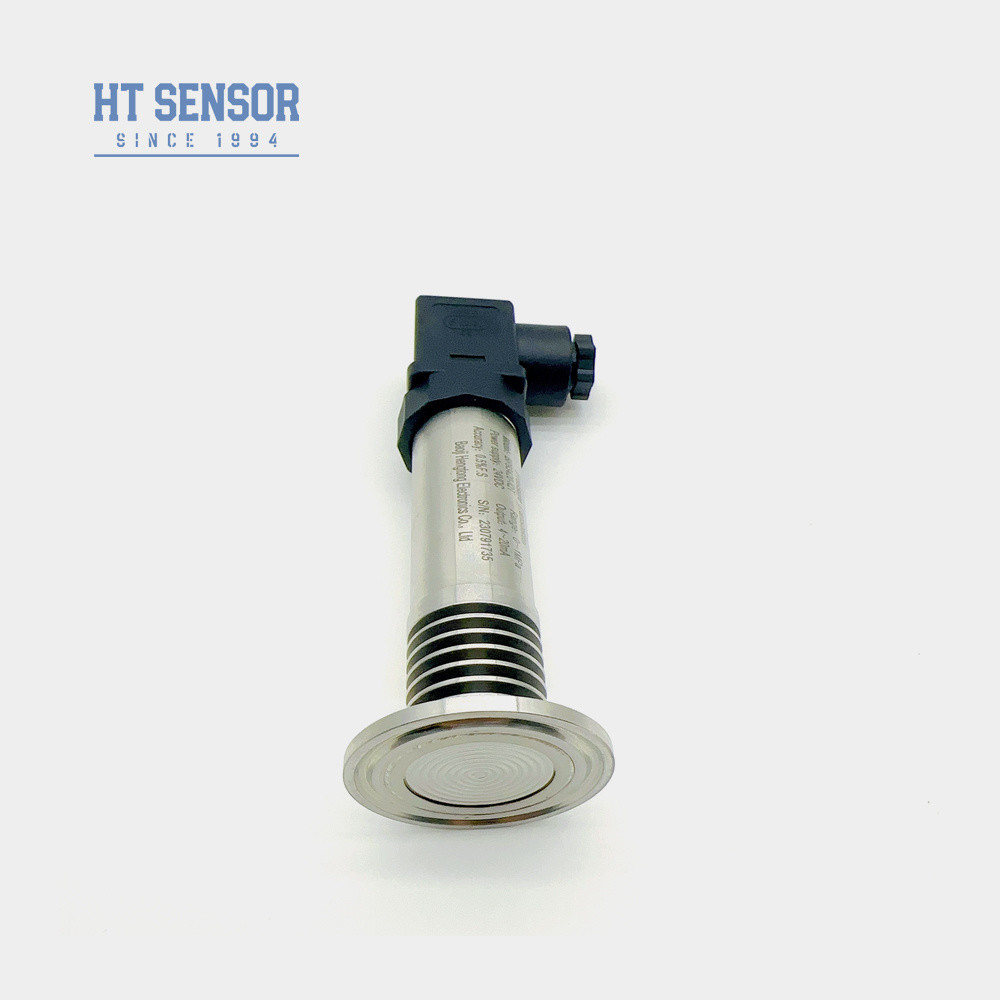

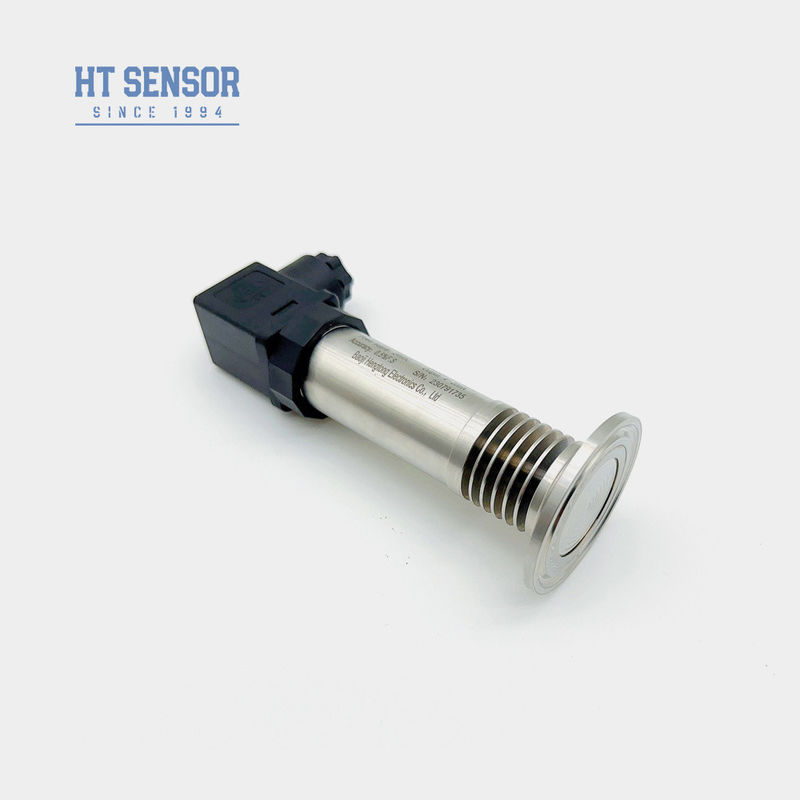

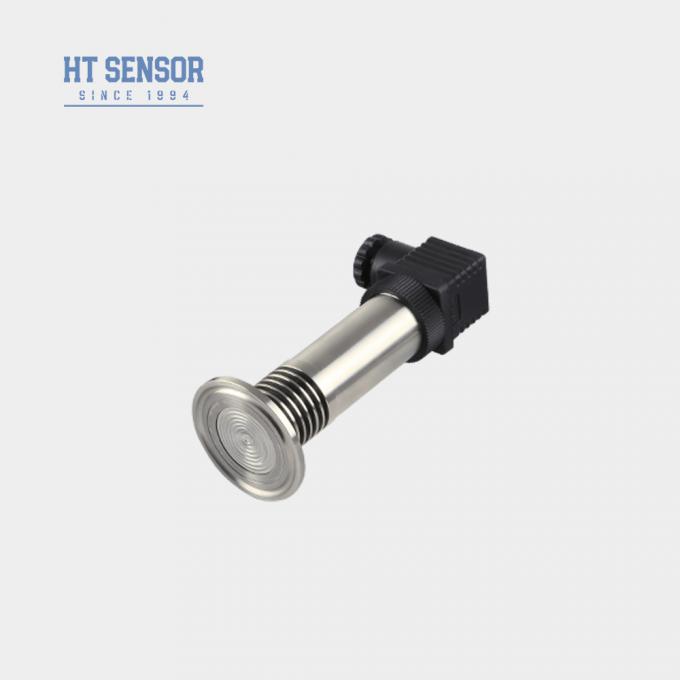

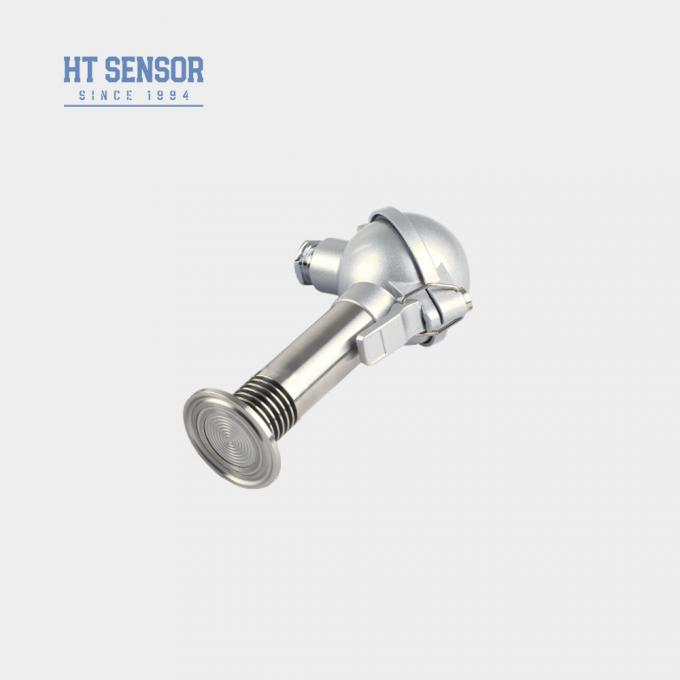

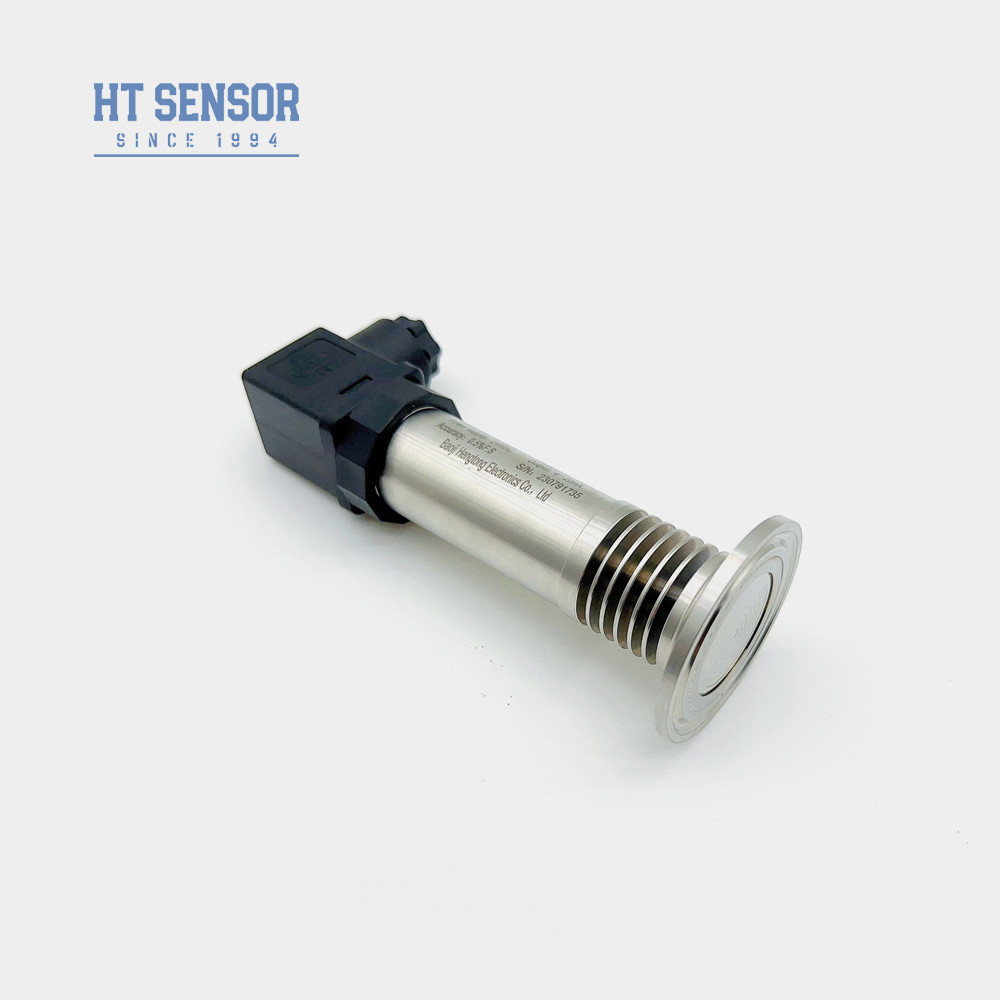

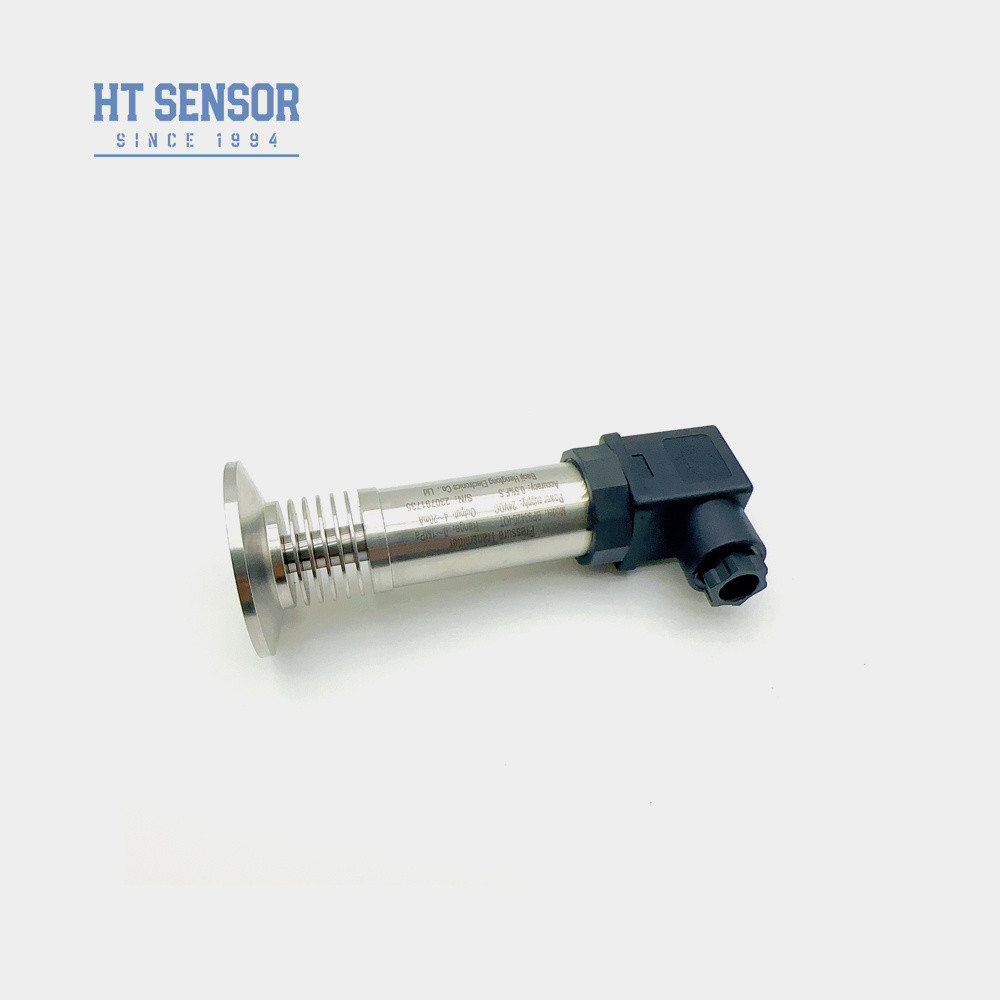

Transmissor de Pressão BP93420-IQT
Introdução:
O transmissor de pressão BP93420-IQT utiliza o núcleo isolado a óleo de resistência à pressão de silício da série HT como elemento de medição de sinal. Ele apresenta um diafragma de descarga totalmente metálico e soldagem direta com a conexão do processo, garantindo conexões precisas entre a conexão do processo e o diafragma de medição. Todo o produto passou por testes rigorosos, garantindo desempenho estável e confiável e prevenindo efetivamente o problema de bloqueio do orifício de pressão causado por meios de cristalização.
Características do Produto:
1. Ampla faixa de medição, várias opções de interface de pressão
2. Diversas opções de sinal de saída
3. Zero e escala total ajustáveis
4. Alta precisão, múltiplas conexões de processo estéreis
Aplicações:
1. Adequado para medir gases e líquidos não corrosivos com 316L
2. Indústrias médica, biofarmacêutica e de higiene alimentar para processamento estéril
3. Usado nas indústrias de papel e química, bem como para medições de pressão de nível de esgoto e latas de bebidas. Adequado para sistemas de controle hidráulico e pneumático
| Parâmetros de Desempenho | |
| Faixa de Medição | -100kPa…0kPa ~ 35kPa…3.5MPa |
| Tipo de Pressão | Pressão Manométrica, Pressão Absoluta, Pressão Selada |
| Sobrecarga | ≤ 1,5 vezes a faixa nominal |
| Precisão @ 25ºC | ±0,25% (Típico) ±0,5% (Máximo) |
| Repetibilidade | ≤0,1%FS |
| Histerese | ≤0,1%FS |
| Estabilidade a Longo Prazo | ±0,1%F.S/Ano (Típico) ±0,2%F.S/Ano (Máximo) |
| Deriva de Temperatura do Ponto Zero | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Deriva de Temperatura de Escala Completa | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Resposta de Frequência | 2.4Khz |
| Temperatura de Compensação | 0-70ºC(≤10mpa, personalizável) |
| Temperatura de Operação | -20ºC~80ºC |
| Temperatura de Armazenamento | -40ºC~120ºC |
| Vibração | 10g,55Hz ~ 2kHz |
| Material da Carcaça | 304,316L |
| Material do Diafragma | 316L |
| Resistência de Isolamento | 100MΩ 100VDC |
| Classificação de Proteção | IP65 |
| Vedação do Anel O | Borracha fluorada |
| Peso | ~0,3kg |
| Sinal de Saída | Tensão de Alimentação | Tipo de Saída |
| 4~20mA | 12~30VDC | 2/3/4 fios |
| 0~10/20mA | 3 fios |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de Comunicação RS485 | 3.6~30V / Bateria | 4 fios |
| Dicas de Pedido |
- Compatibilidade de Materiais
- Verifique se o meio medido é quimicamente compatível com os materiais molhados do produto antes da seleção.
- Observação sobre Modelos à Prova de Explosão
- As configurações padrão à prova de explosão excluem cabeças de exibição digital por padrão.
- Requisito de Energia da Cabeça de Exibição
- Para transmissores equipados com displays LCD/LED, mantenha uma fonte de alimentação mínima de 20VDC para garantir a funcionalidade adequada.
- Melhores Práticas de Instalação
- Para garantir a confiabilidade operacional:
- Instale para-raios no local de medição
- Implemente aterramento seguro para o transmissor e a fonte de alimentação
- Especificações do Cabo
- Configuração padrão: sem cabo de polietileno.
- Materiais alternativos disponíveis (PTFE/PVC) - devem ser especificados durante o pedido.
- Requisitos de Condições Especiais
- Notifique nossa equipe técnica e indique claramente em seu pedido se a aplicação envolve:
- Ambientes de alta vibração
- Choques de pressão transitórios
- Interferência EMI/RFI significativa
- Para um desempenho ideal, forneça detalhes completos da aplicação com as especificações do seu pedido.

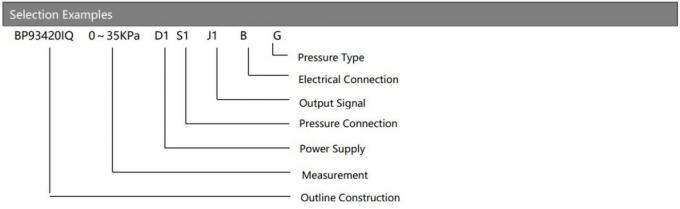

| Guia de Pedido | ||||||||
| BP93420XX | Transmissor de Pressão | |||||||

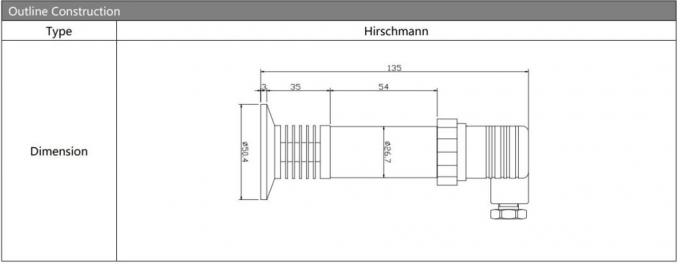

| Código | Construção do Contorno | |||||||
| IB | Transmissor de Pressão Geral | IX | Transmissor de Pressão com Display | |||||
| IE | Transmissor de Pressão de Aviação Resistente a Choques | IIC/III | Transmissor de Pressão Industrial Geral/Display | |||||
| IF | Transmissor de Pressão à Prova de Umidade | IIE/IIIE | Transmissor de Pressão Geral/Display | |||||
| IN | Transmissor de Pressão Dedicado para Ar Condicionado | |||||||
| IC | Transmissor de Pressão de Alta Temperatura | |||||||
| IQ1/IQ2 | Diafragma Grande / Transmissor de Pressão de Alta Temperatura | |||||||
| Faixa de Medição | -100kPa…0kPa ~ 35kPa…3.5MPa | |||||||
| (0-X)Kpa ou MPa | X: Indica a Faixa de Medição Real | |||||||
| Código | Fonte de Alimentação | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outro | |||||||
| Código | Sinal de Saída | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

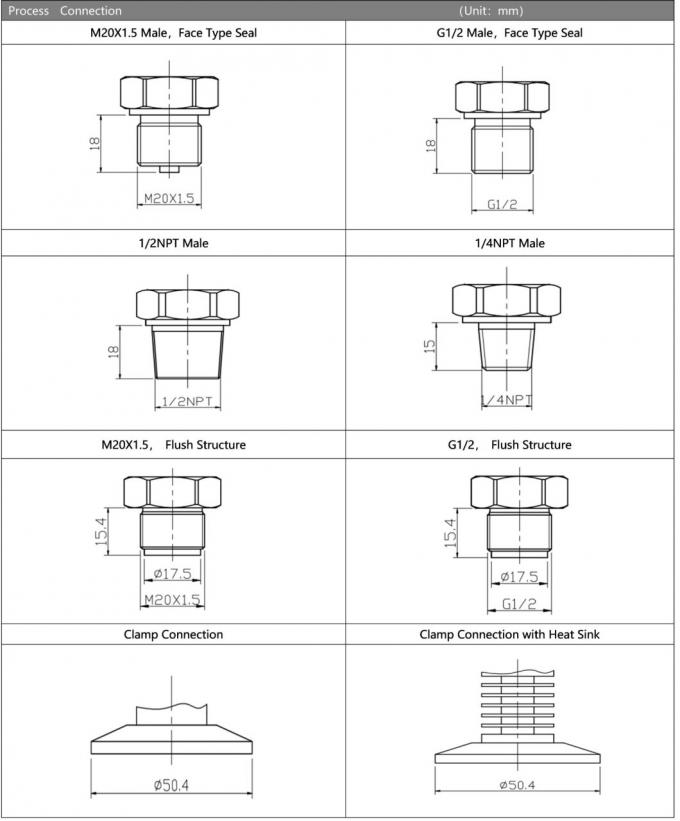

| Código | Conexão de Pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outro | |||||||

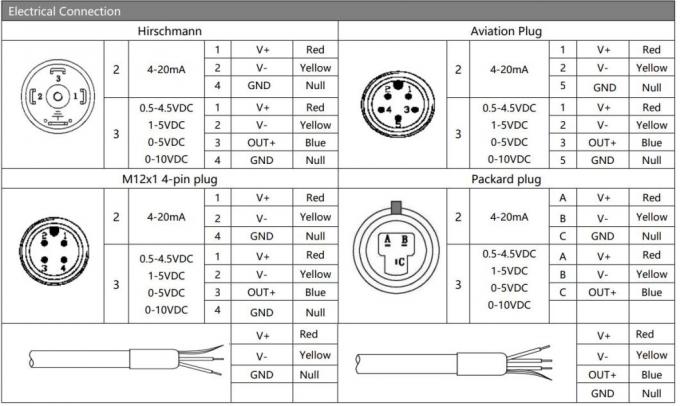

| Código | Conexão Elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | Plugue PG7 | |||||||
| B3 | Saída de Cabo Selado | |||||||
| B4 | Caixa Industrial 2088 | |||||||

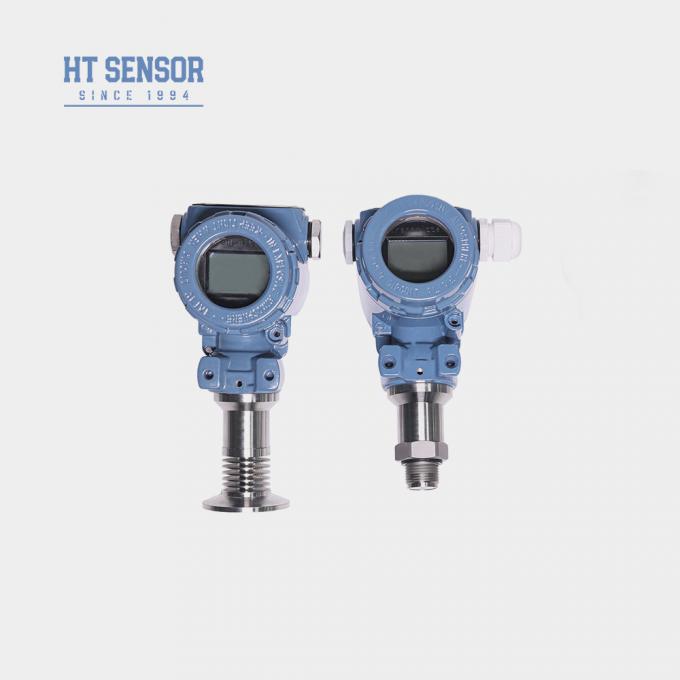

| B5 | Caixa Industrial 2088 com Display | |||||||
| B6 | Outro | |||||||
| Código | Tipo de Pressão | |||||||
| G | Pressão Manométrica | |||||||
| A | Pressão Absoluta | |||||||
| S | Pressão de Referência Selada | |||||||
FAQ:
1. P: Quais são as características dos seus transmissores de sensor de pressão?
R: Alta precisão, durabilidade e excelente desempenho. Personalização disponível.
2. P: Posso personalizar especificações especiais?
R: Sim, nossos engenheiros podem adaptar os produtos para atender às necessidades específicas. Nós fornecemos serviço OEM e ODM.
3. P: Qual é a sua capacidade de produção?
R: Nossas instalações de fabricação podem produzir até 30.000 transmissores de sensor de pressão por mês, por isso somos totalmente capazes de atender às necessidades de pedidos em larga escala. No entanto, é aconselhável entrar em contato com nossa equipe de vendas com antecedência para garantir uma produção e programação de entrega tranquilas.
4. P: Qual é o período de entrega típico?
R: 5~8 dias úteis para modelos padrão. Produtos personalizados podem variar.
5. P: Como os produtos são precificados? Algum desconto?
R: Preços competitivos com descontos para pedidos em massa ou parceiros de longo prazo.
6. P: Qual é a garantia dos seus produtos? E serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá às suas perguntas em 24 horas, a instrução remota por rede de PC está sempre disponível.
