Transmissor de pressão sanitária de alta temperatura 4-20mA Transmissor de pressão de diafragma
Product Details
| Modelo N.O.: | BP93420-IQT Sensor de pressão do diafragma | Intervalo de pressão: | - 100kpa... 0kpa ~ 35kpa...3.5MPa |
|---|---|---|---|
| Grau de precisão: | 00,5% | Resposta de frequência: | 2.4kHz |
| Material de habitação: | liga de alumínio | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Temporário operacional.: | -20 a 80 °C | Tipo do núcleo: | Sensor de pressão de silício piezoresistivo |
| Mediano de medição: | Líquidos, Gás, Petróleo | Classificação IP: | IP65 |
| Destacar |
transmissor de pressão 4-20mA sanitário,Transmissor de pressão sanitária de alta temperatura,Transmissor de pressão do diafragma de descarga de 4-20mA |
||
Product Description

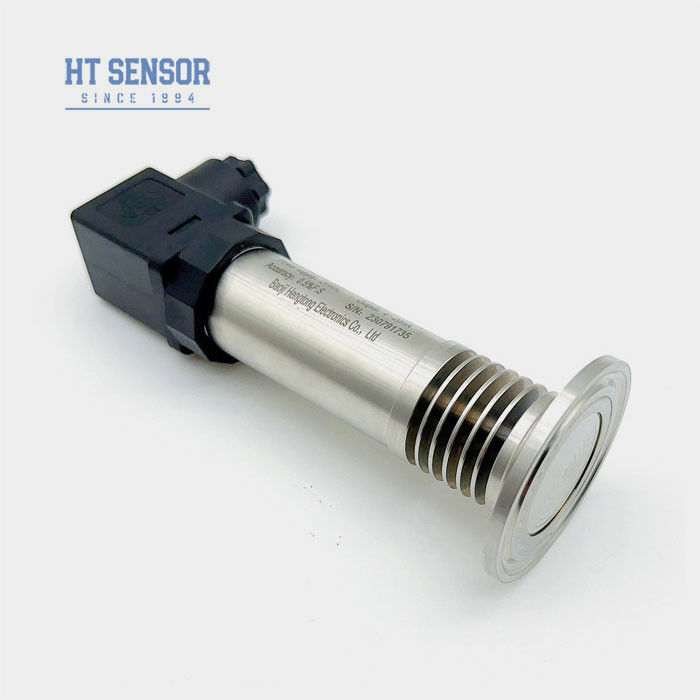

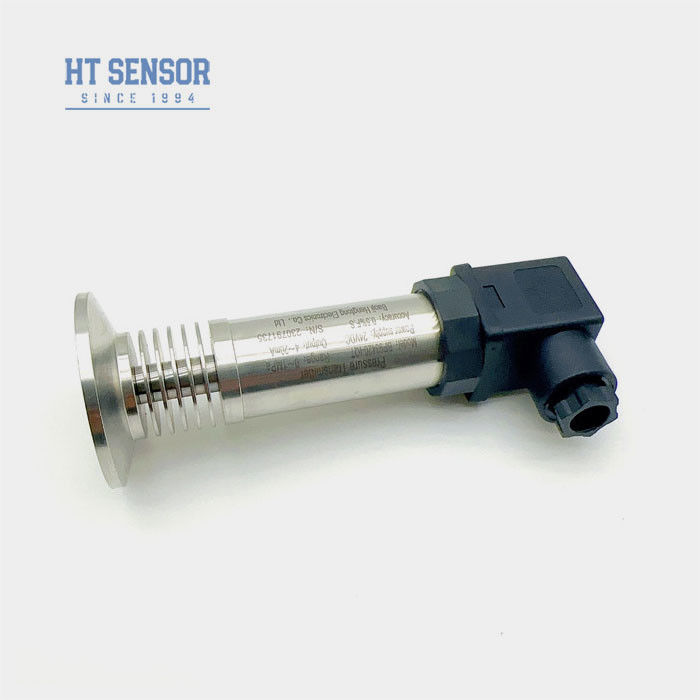

Transmissor de pressão sanitária de alta temperatura 4-20mA Sensor de pressão do diafragma
Transmissor de pressão BP93420-IQT
Introdução do sensor de pressão do diafragma:
O transmissor de pressão BP93420-IQT incorpora como componente de medição do sinal o núcleo de isolamento de silício de resistência à pressão da série HT, cheio de óleo.É projetado com um diafragma de descarga de metal completo e solto diretamente para a conexão de processo, garantindo ligações precisas e fiáveis entre os dois. O produto foi submetido a testes extensos para garantir um desempenho consistente e fiável,prevenção eficaz do problema do bloqueio do buraco de pressão causado por meios de cristalização
Características do produtodo sensor de pressão do diafragma:
1- Ampla gama de medições, várias opções de interface de pressão
2Opções de sinal de saída diversas
3. Zero e escala completa ajustáveis
4. Alta precisão, múltiplas ligações de processo estéreis
Aplicaçõesdo sensor de pressão do diafragma:
1. Adequado para medição de gases e líquidos não corrosivos com 316L
2Indústrias médicas, biofarmacêuticas e de higiene alimentar para transformação estéril
3Utilizado nas indústrias do papel e química
| Parâmetros de desempenho | |
| Faixa de medição | - 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | ≤ 0,1%FS |
| Histerese | ≤ 0,1%FS |
| Estabilidade a longo prazo | ± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,3 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 fios |
| Dicas de encomenda |
2No momento da encomenda, por favor, note que os produtos à prova de explosão não incluem cabeças de visualização digital.
3. Ao encomendar transmissores com cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para assegurar um funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
5. A gama de temperatura de funcionamento nominal do anel de O de borracha fluoro é de -20oC a 250oC. Quando a temperatura de funcionamento do produto é inferior a -20oC, é necessário escolher uma vedação de anel de O EPDM.

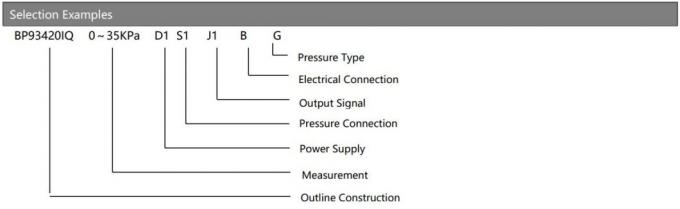

| Guia de encomendas | ||||||||
| BP93420XX | Transmissor de pressão | |||||||

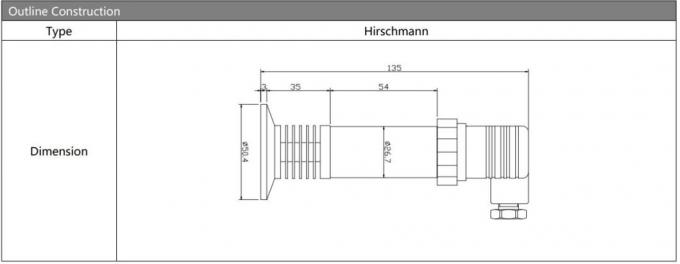

| Código | Esboço Construção | |||||||
| IB | Transmissor de pressão geral | IX | Exibir transmissor de pressão | |||||
| IE | Transmissor de pressão de aviação resistente a choques | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Se | Transmissor de pressão à prova de umidade | IIE/IIIE | Transmissor de pressão geral/exibido | |||||
| IN | Transmissor de pressão dedicado para ar condicionado | |||||||
| IC | Transmissor de pressão de alta temperatura | |||||||
| QI1/QI2 | Grande diafragma/transmissor de pressão de alta temperatura | |||||||
| Faixa de medição | - 100 kPa... 0 kPa~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||

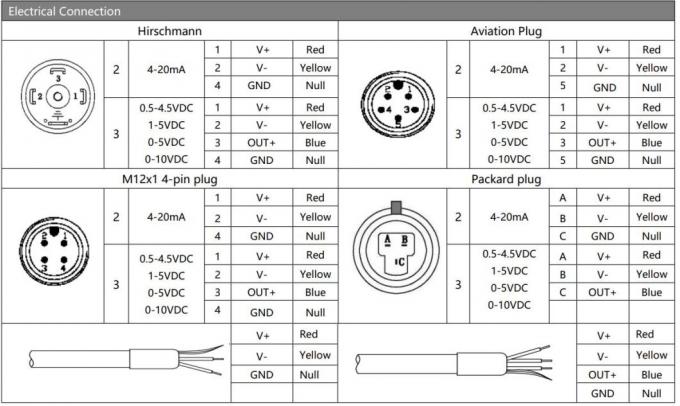

| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
Perguntas frequentes:
1P: É fabricante ou empresa comercial?
R: Somos um fabricante que se concentra em sensores de pressão há 30 anos.
2Q: Que certificados internacionais tem?
R: Certificado ISO9001, CE, RoHS.
3Q: Qual é a sua capacidade de produção?
R: Produzimos 500000 sensores de pressão.
4Q: Qual é o prazo de entrega do seu produto?
R: Há estoque disponível para alguns produtos. O tempo de entrega típico é de 8 a 14 dias úteis para produtos sem personalização.
Nota: o prazo de entrega pode variar de acordo com os diferentes produtos.
5Q: Qual é a garantia dos seus produtos?
R: O nosso prazo de garantia é de 24 meses após o envio.
6P: Você fornece produtos personalizados?
R: Sim, podemos marcar o seu logotipo, modelo e informações do produto com laser de acordo com a sua exigência.
