316L Sensor de pressão de silício difuso, pinça, transmissor de pressão de diafragma
Product Details
| Modelo N.O.: | BP93420-IQ | personalizado: | personalizado |
|---|---|---|---|
| Avaliação da proteção: | IP65 | Material de habitação: | 316L |
| Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada | Pacote de transporte: | Embalagem padrão para exportação com cartão |
| Especificações: | Sensor da pressão do silicone | Marca comercial: | Sensor HT |
| Origem: | Baoji, China | Código do SH: | 9026209090 |
| Habilidade da fonte: | 2000PCS/Month | Mediano de medição: | gás ou líquido |
| Grau de precisão: | 00,5% | Intervalo de pressão: | - 100kPa... 0kPa ~ 35kPa...3.5MPa |
| Classificação IP: | IP65 | Amostragens: | US$ 48/Piece 1 parte (Min.Order) |
| Destacar |
Sensor de pressão de silício difuso 316L,Grampos para sensores de pressão de silício difuso,316L Transmissor de pressão do diafragma |
||
Product Description

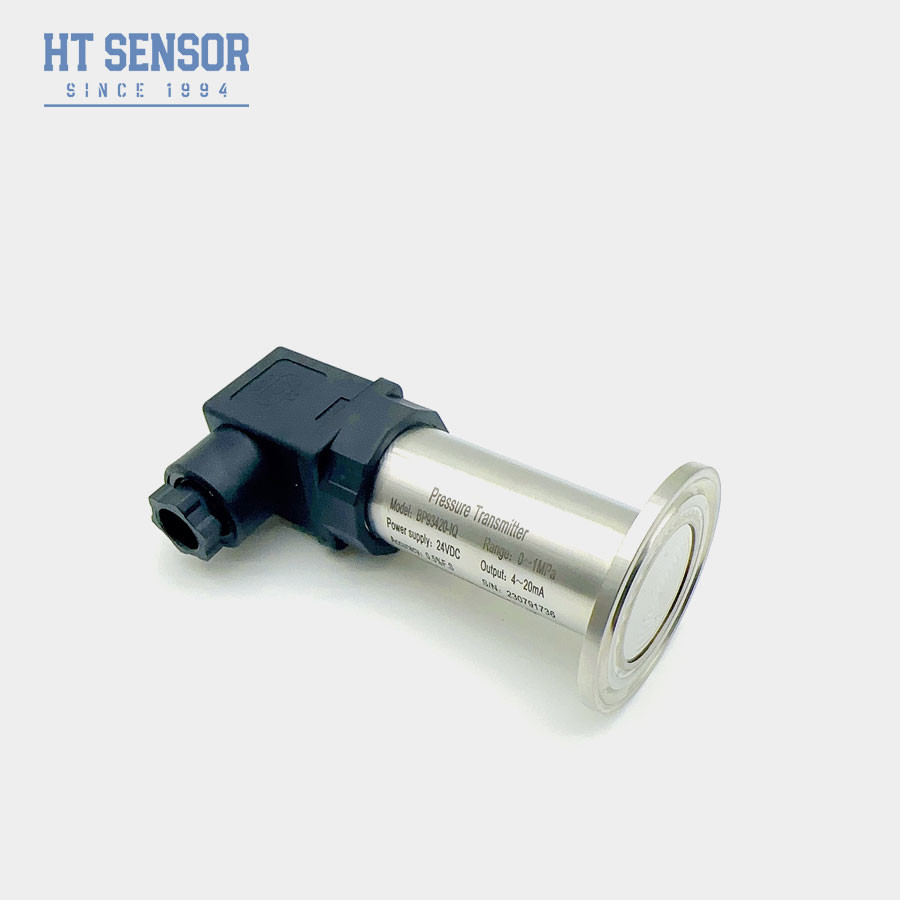

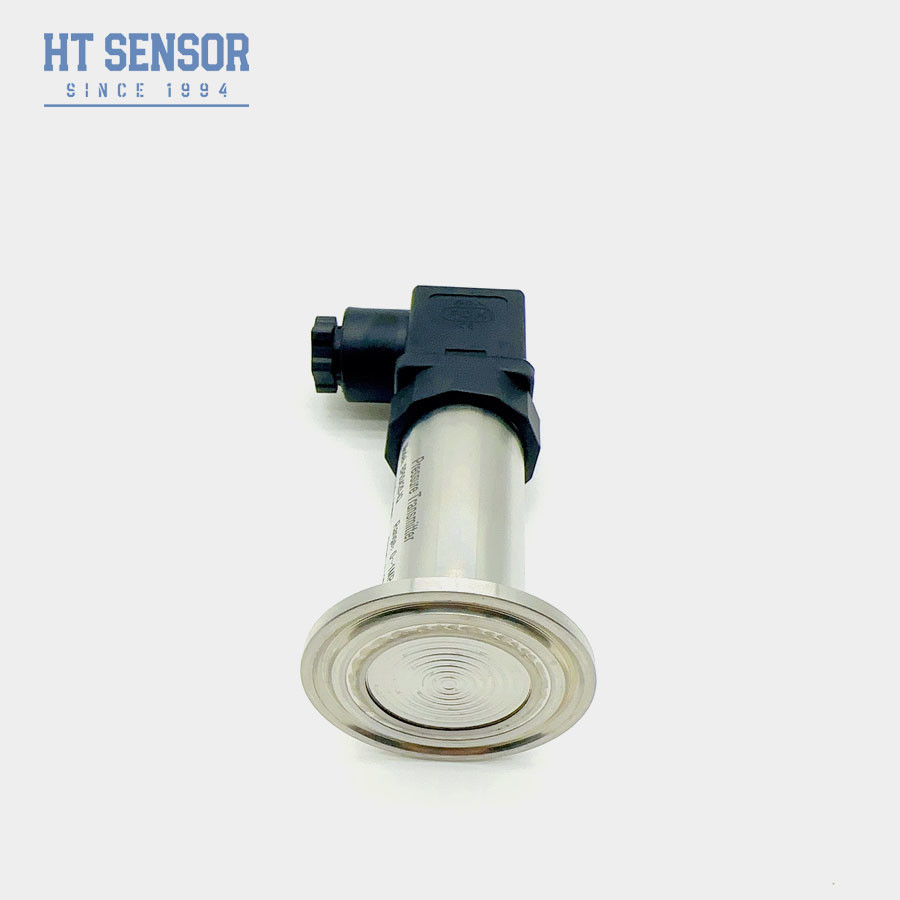

HT Dispersão de resistência à pressão do silício, pinça, transmissor de pressão do diafragma
Transmissor de pressão BP93420-IQ
Introdução:
O transmissor de pressão BP93420-IQ utiliza o núcleo de isolamento de silício de resistência à pressão da série HT, cheio de óleo, como elemento de medição do sinal.O diafragma e a soldagem directa com a ligação de processo, garantindo ligações precisas entre a ligação de processo e o diafragma de medição.Todo o produto foi submetido a testes rigorosos, garantindo um desempenho estável e confiável e prevenindo efetivamente o problema do bloqueio do buraco de pressão causado por meios de cristalização.
Características do produto:
1Transmissor de pressão de diafragma de pinça de silício difusa
2. Medição de alta precisão
3. Várias faixas de medição
4. Tipos de sinal de saída múltiplos
5Classe de proteção elevada
6Ampla gama de temperaturas de funcionamento
7. Alta capacidade de sobrecarga
8Tempo de resposta rápido.
9Métodos de instalação múltiplos
10Certificações múltiplas
Aplicações:
1. Adequado para medição de gases e líquidos não corrosivos com 316L
2Indústrias médicas, biofarmacêuticas e de higiene alimentar para transformação estéril
3. Utilizado nas indústrias do papel e da química, bem como para medições de níveis de águas residuais e de pressão de latas de bebidas Adequado para sistemas de controlo hidráulico e pneumático
| Parâmetros de desempenho | |
| Faixa de medição | - 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | ≤ 0,1%FS |
| Histerese | ≤ 0,1%FS |
| Estabilidade a longo prazo | ± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,2 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC |
| Dicas de encomenda |
2No momento da encomenda, por favor, note que os produtos à prova de explosão não incluem cabeças de visualização digital.
3. Ao encomendar transmissores com cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para assegurar um funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
5. A gama de temperatura de funcionamento nominal do anel de O de borracha fluoro é de -20oC a 250oC. Quando a temperatura de funcionamento do produto é inferior a -20oC, é necessário escolher uma vedação de anel de O EPDM.
6O comprimento padrão do cabo é de 1,5 m, disponível em três materiais. Se não especificado, será fornecido com material de cabo de polietileno.Por favor, especifique na ordem..
7Para requisitos especiais como vibração forte, força de impacto instantânea, interferência eletromagnética ou de radiofrequência forte, por favor informe a nossa empresa e especifique-os na ordem.

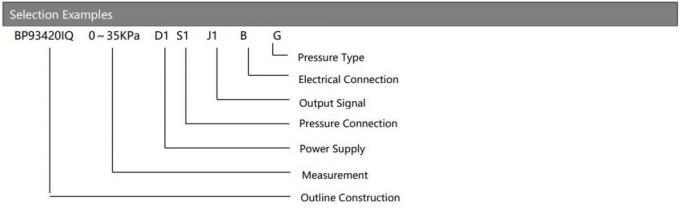

| Guia de encomendas | ||||||||
| BP93420XX | Transmissor de pressão | |||||||

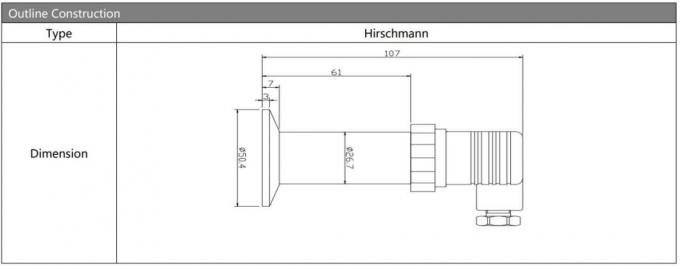

| Código | Esboço Construção | |||||||
| IB | Transmissor de pressão geral | IX | Exibir transmissor de pressão | |||||
| IE | Transmissor de pressão de aviação resistente a choques | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Se | Transmissor de pressão à prova de umidade | IIE/IIIE | Transmissor de pressão geral/exibido | |||||
| IN | Transmissor de pressão dedicado para ar condicionado | |||||||
| IC | Transmissor de pressão de alta temperatura | |||||||
| QI1/QI2 | Grande diafragma/transmissor de pressão de alta temperatura | |||||||
| Faixa de medição | - 100kPa... 0kPa ~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
