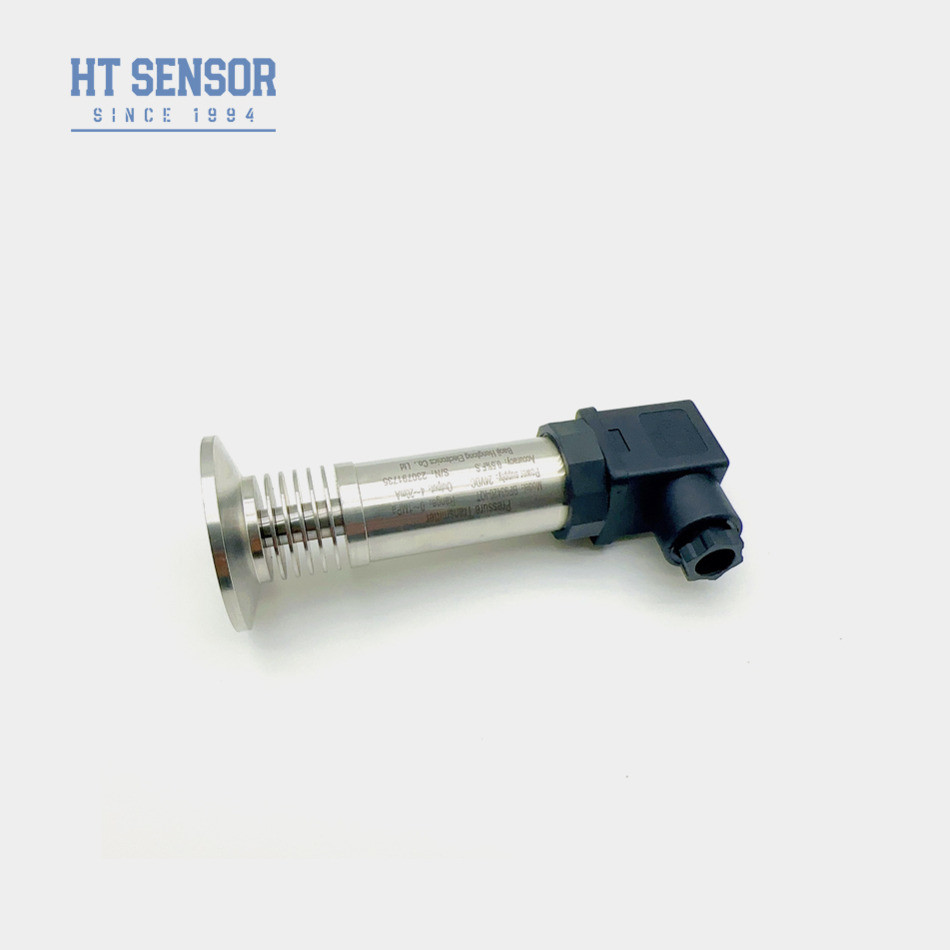

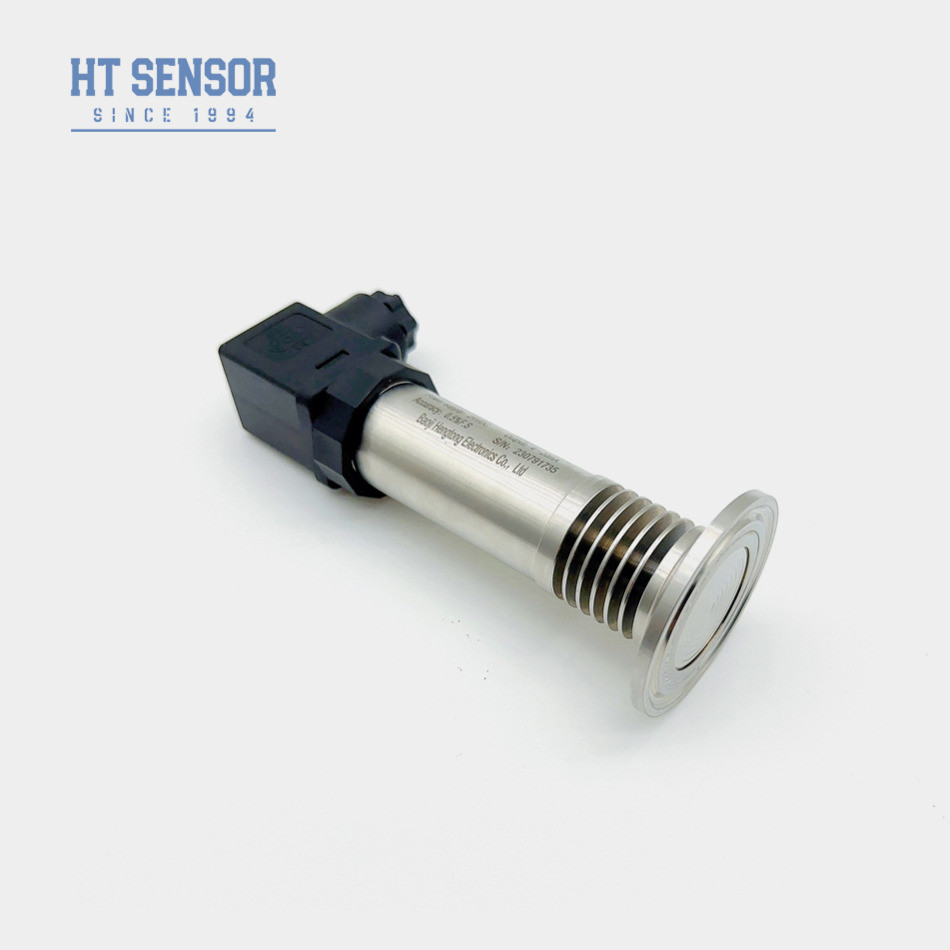

4-20mA Transmissor de pressão inteligente Flush sanitário φ50.4mm Sensor de pressão inteligente
Product Details
| Modelo N.O.: | Transmissor de pressão inteligente BP93420-IQT | Grau de precisão: | 00,5% |
|---|---|---|---|
| Intervalo de pressão: | - 100kPa... 0kPa ~ 35kPa...3.5MPa | Avaliação da proteção: | IP65 |
| Peso: | ~ 0,3 kg | Resposta de frequência: | 2.4kHz |
| Material de habitação: | 316L | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Mediano de medição: | Líquido | Personalização: | Disponível |
| Destacar |
Transmissor de pressão inteligente de 20 mA,Transmissor de pressão inteligente de 4 mA,50Sensor de pressão inteligente de.4 mm |
||
Product Description
4-20mA Fluxo sanitário Φ50.4mm Sensor de pressão de transmissor de pressão inteligente
Transmissor de pressão sanitário BP93420-IQT
Introdução do transmissor de pressão sanitário:
O transmissor de pressão BP93420-IQT utiliza como elemento de medição do sinal o núcleo de isolamento por óleo de resistência à pressão de silício da série HT.Possui um diafragma de descarga de metal completo e soldagem direta com a conexão de processo, assegurando ligações precisas entre a ligação do processo e o diafragma de medição.Todo o produto foi submetido a testes rigorosos, garantindo um desempenho estável e confiável e prevenindo efetivamente o problema do bloqueio do buraco de pressão causado por meios de cristalização.
Características do produtodo transmissor de pressão sanitário:
1. Várias opções de interface de pressão
2Opções de sinal de saída diversas
3. Alta precisão, múltiplas ligações de processo estéreis
Aplicaçõesdo transmissor de pressão sanitário:
1. Adequado para medição de gases e líquidos não corrosivos com 316L
2Indústrias médicas, biofarmacêuticas e de higiene alimentar para transformação estéril
3. Utilizado nas indústrias do papel e da química, bem como para medições de níveis de águas residuais e de pressão de latas de bebidas Adequado para sistemas de controlo hidráulico e pneumático
| Parâmetros de desempenho | |
| Faixa de medição | - 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | ≤ 0,1%FS |
| Histerese | ≤ 0,1%FS |
| Estabilidade a longo prazo | ± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,3 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 fios |
| Dicas de encomenda |
2Para assegurar um funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
3.O anel O de borracha fluorada tem uma faixa de temperatura de funcionamento nominal de -20oC a 250oC. Se a temperatura de funcionamento do produto for inferior a -20oC, deve ser escolhida uma vedação de anel O de EPDM.
4.Para requisitos especiais como vibração forte, força de impacto instantânea, interferência eletromagnética ou de radiofrequência forte, informe a nossa empresa e especifique-os na ordem.
| Guia de encomendas | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IB | Transmissor de pressão geral | IX | Exibir transmissor de pressão | |||||
| IE | Transmissor de pressão de aviação resistente a choques | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Se | Transmissor de pressão à prova de umidade | IIE/IIIE | Transmissor de pressão geral/exibido | |||||
| IN | Transmissor de pressão dedicado para ar condicionado | |||||||
| IC | Transmissor de pressão de alta temperatura | |||||||
| QI1/QI2 | Grande diafragma/transmissor de pressão de alta temperatura | |||||||
| Faixa de medição | - 100 kPa... 0 kPa~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
