4-20mA Transdutor de pressão do diafragma 100MPa Sensor de pressão do diafragma de silício
Product Details
| Modelo N.O.: | BPHT24 | personalizado: | personalizado |
|---|---|---|---|
| Avaliação da proteção: | IP65 | Peso: | ~ 0,3 kg |
| Material de habitação: | 316L ou 304SS | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Pacote de transporte: | Embalagem padrão para exportação com cartão | Especificações: | Sensor da pressão do silicone |
| Origem: | Baoji, China | Código do SH: | 9026201090 |
| Tipo de estrutura: | Transmissor de pressão de silício difuso | Mediano de medição: | Ar e líquido |
| Grau de precisão: | 00,5% | Intervalo de pressão: | - 100kpa... 0kpa ~ 10kpa... 100MPa |
| Destacar |
Transdutor de pressão do diafragma de descarga de 4-20mA,Transdutor de pressão do diafragma 100 MPa,Sensor de pressão do diafragma de silício de 100 MPa |
||
Product Description

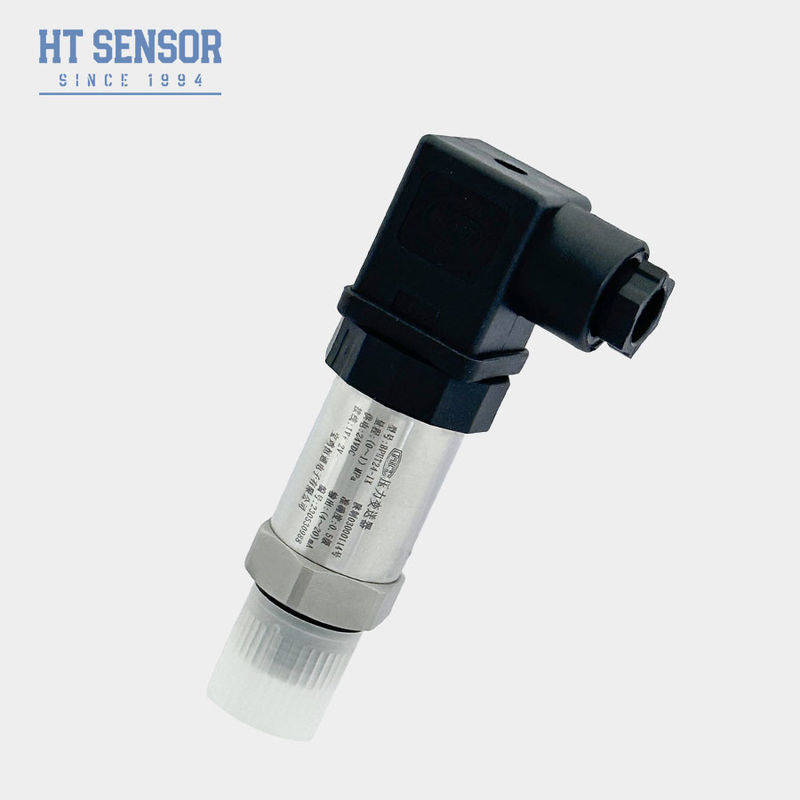

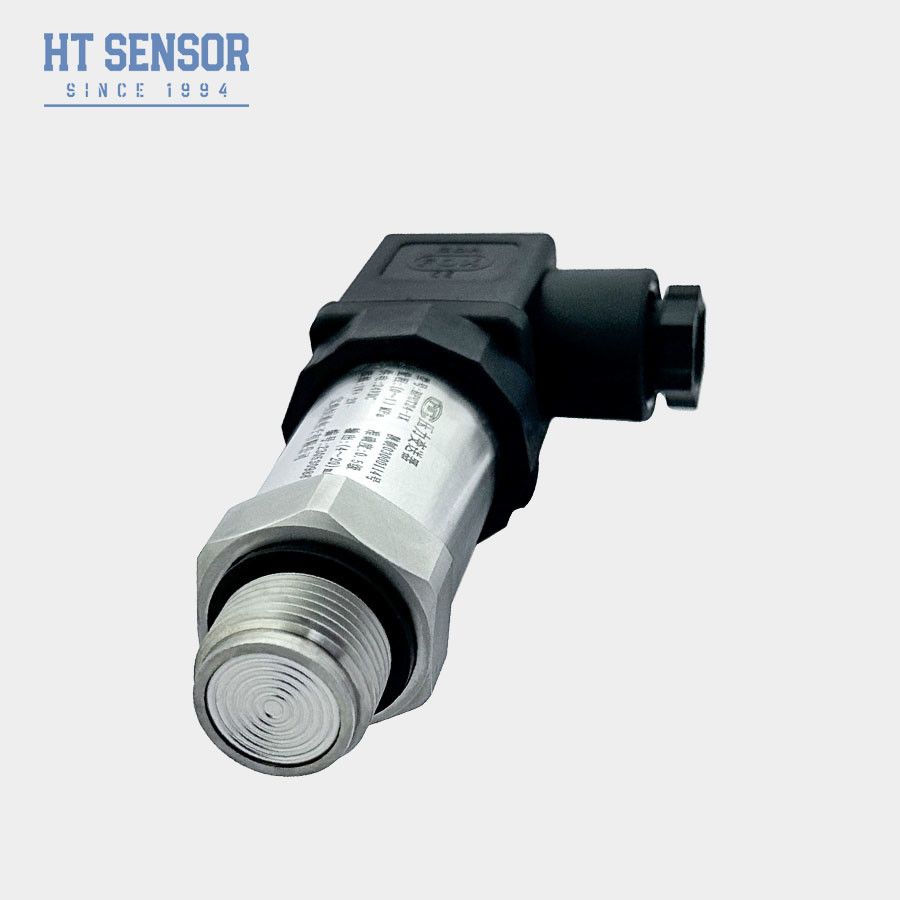

BPHT24 4-20mA sensor de pressão de diafragma
BPHT24 PressouroTRemetente
Introdução:
O transdutor de pressão do diafragma de descarga BPHT24 4-20mA baseia-se no efeito piezorresistivo.o filme de silício sofrerá uma pequena deformaçãoMediante a medição da variação do valor de resistência da película de silício, a pressão do meio medido pode ser calculada com precisão.Adota tecnologia avançada de microcomputadores e tem funções automáticas de compensação de temperatura e correção linearIsto significa que pode compensar automaticamente a temperatura de acordo com as alterações da temperatura ambiente, melhorando a precisão da medição.através da função de correção linear, o sinal de saída pode ser corrigido para melhorar ainda mais a precisão e a estabilidade da medição.
- Várias opções de interface de pressão
- Para aplicações higiénicas, para evitar a escalação média
- Alta precisão com uma estrutura totalmente de aço inoxidável
- Fácil de limpar.
- Apto para medição de gases e líquidos não corrosivos com 316L
- Ideal para protecção do ambiente e indústrias químicas
- Utilizado nas indústrias marítima e da aviação
- Muito adequado para uso na higiene médica, biofarmacêutica e alimentarIndústrias.
| Parâmetros de desempenho | |
| Faixa de medição | 0 ~ 35Kpa... ~35MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤1.5 vezes o intervalo nominal |
| Precisão @ 25oC | ±00,25% (típico) ±0,5% (máximo) |
| Repetitividade | 00,1% FS |
| Histerese | 00,1% FS |
| Estabilidade a longo prazo | ±00,1% F.S/Anos(Típico) ± 0,2% F.S/Anos(máximo) |
| Desvio da temperatura do ponto zero | ±0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ±0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | -20-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db II - AçõesC T6 Gb |
| Classificação de protecção | Eu...P65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~0.25Quilos |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 fios |

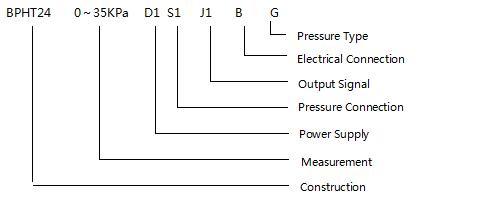

| Exemplos de seleção |
| Dicas de encomenda |
1Ao selecionar o produto, certifique-se de que o meio a medir é compatível com as partes de contacto do produto.
2No momento da encomenda, por favor, note que os produtos à prova de explosão não incluem cabeças de visualização digital.
3. Ao encomendar transmissores com cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para assegurar um funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
5. A gama de temperatura de funcionamento nominal do anel de O de borracha fluoro é de -20oC a 250oC. Quando a temperatura de funcionamento do produto é inferior a -20oC, é necessário escolher uma vedação de anel de O EPDM.
6O comprimento padrão do cabo é de 1,5 m, disponível em três materiais. Se não especificado, será fornecido com material de cabo de polietileno.Por favor, especifique na ordem..
7Para requisitos especiais como vibração forte, força de impacto instantânea, interferência eletromagnética ou de radiofrequência forte, por favor informe a nossa empresa e especifique-os na ordem.
| Ordem Guia | ||||||||
| BPHT24 | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IX | Exibir transmissor de pressão | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Faixa de medição | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
