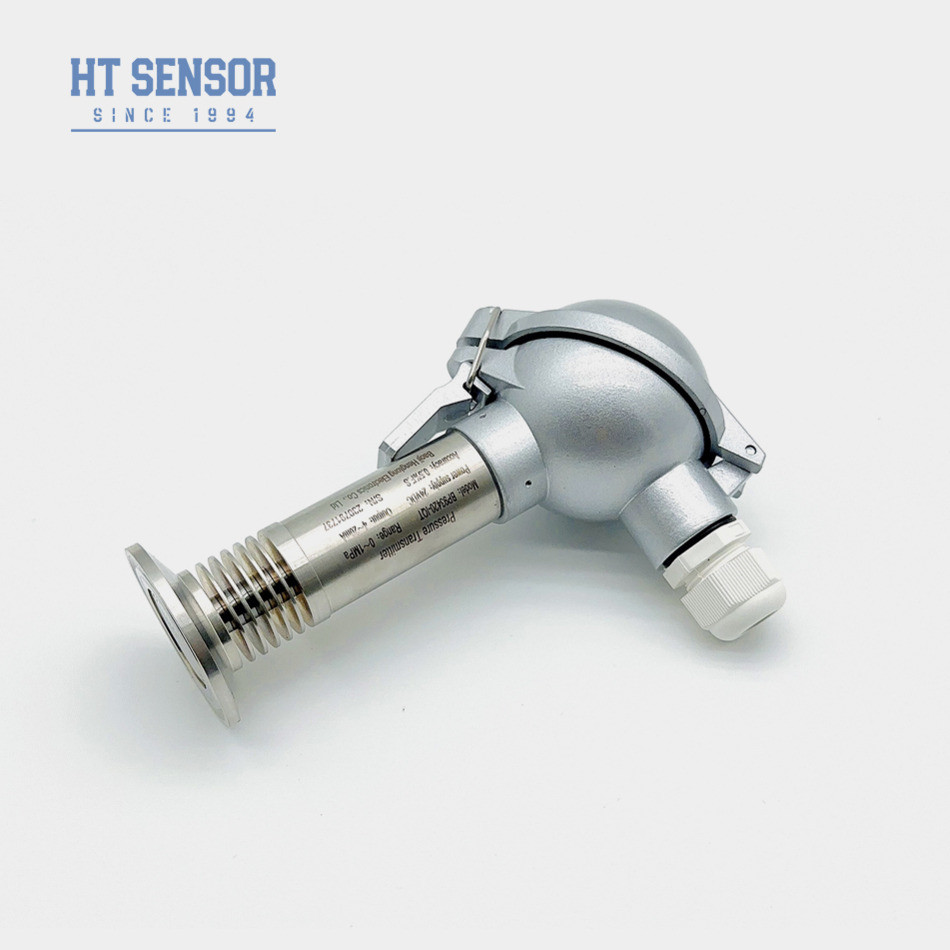

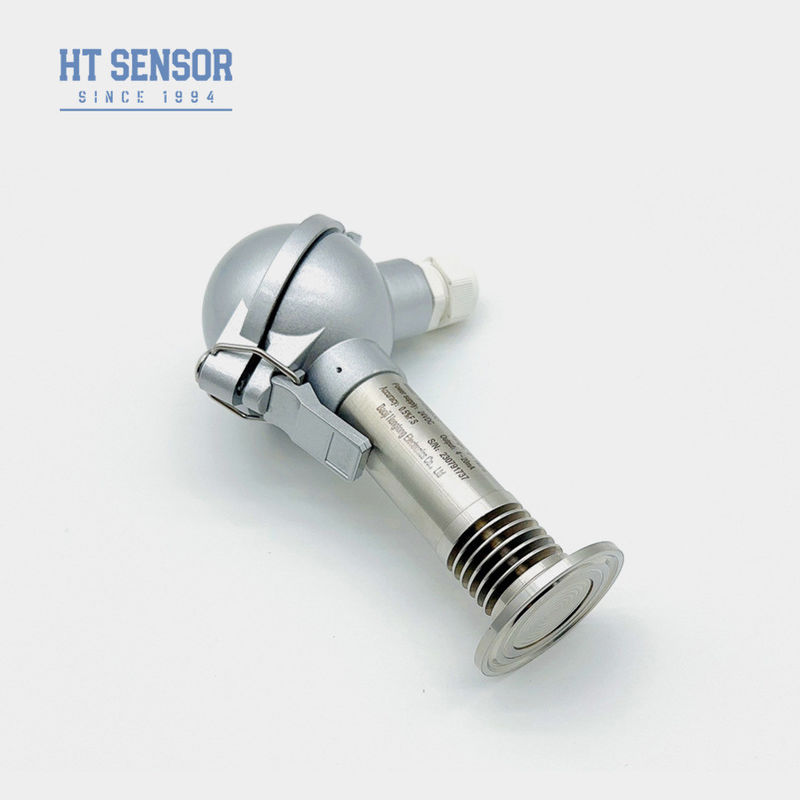

BP93420-IQ PressouroTRemetente
Introdução do sensor de pressão industrial:
O BP93420-IQT foi concebido para a instalação de transmissores de alta temperatura de grande diafragma.Conversão efetiva de sinais de sensor em sinais de saída padrãoEste transmissor de pressão é utilizado principalmente em aplicações onde são exigidos elevados padrões sanitários, garantindo medições de pressão fiáveis e precisas.tratamento médico, indústria cervejeira e outros sectores sanitários ou meio especial que possa ser material pegajoso ou escamoso.
Características do produtode sensor de pressão industrial:
-
Para aplicações higiénicas, para evitar a escalação média
-
Alta precisão
-
Fácil de limpar
-
Estrutura de aço inoxidável
Aplicaçõesde sensor de pressão industrial:
-
Apto para medição de gases e líquidos não corrosivos com 316L
-
Ideal para protecção do ambiente e indústrias químicas
-
Utilizado nas indústrias marítima e da aviação
-
Muito adequado para uso na higiene médica, biofarmacêutica e alimentarIndústrias.
| Parâmetros de desempenho |
| Faixa de medição |
- 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| Tipo de pressão |
Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga |
≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC |
±0,25% (típico) ±0,5% (máximo) |
| Repetitividade e histerese |
0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo |
± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência |
2.4Khz |
| Temperatura de compensação |
0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento |
-20oC a 80oC |
| Temperatura de armazenamento |
-40oC a 120oC |
| Vibração |
10 g,55 Hz ~ 2 kHz |
| Material de habitação |
SS304,316L |
| Material do diafragma |
316L |
| Resistência ao isolamento |
100MΩ 100VDC |
| Classificação à prova de explosão |
Ex db IIC T6 Gb |
| Classificação de protecção |
IP65 |
| Selo O-Ring |
Fibras de polietileno |
| Peso |
~ 0,5 kg |
| Sinais de saída |
Tensão de alimentação |
Tipo de saída |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 de fio |
| 0~10/20mA |
3 Fios |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5~4.5V |
5VDC |
| Protocolo de comunicação RS485 |
3.6 ~ 30V / bateria |
4 Fios |

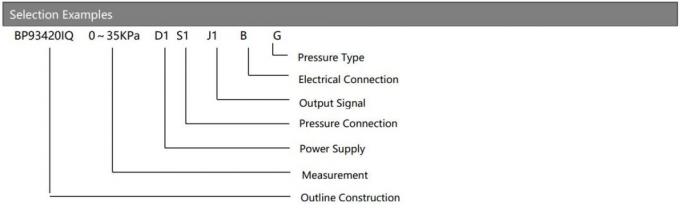

| Ordem Guia |
| BP93420XX |
Transmissor de pressão |
| |
Código |

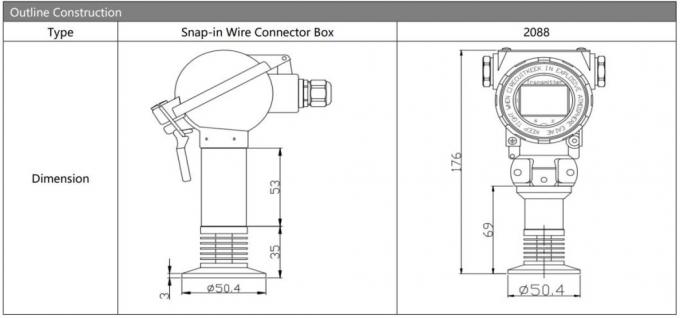

Esboço Construção |
| IB |
Transmissor de pressão geral |
IX |
Exibir transmissor de pressão |
| IE |
Transmissor de pressão de aviação resistente a choques |
IIC/III |
Industrial General/ Transmissor de pressão de exibição |
| Se |
Transmissor de pressão à prova de umidade |
IIE/IIIE |
Transmissor de pressão geral/exibido |
| IN |
Transmissor de pressão dedicado para ar condicionado |
IC |
Transmissor de pressão de alta temperatura |
| QI/QIT |
Grande diafragma/transmissor de pressão de alta temperatura |
|
|
| |
Faixa de medição |
- 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| (0-X) Kpa ou MPa |
X: Indica o intervalo de medição real |
| |
Código |
Fornecimento de energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Outros |
| |
Código |
Sinais de saída |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
|
Código |

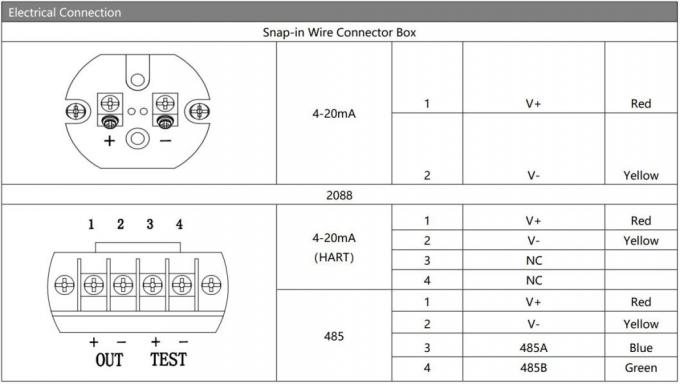

Conexão elétrica |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Saída de cabo selado |
| B4 |
2088 Cascas industriais |
| B5 |
2088 Cascas industriais com ecrã |
| B6 |
Outros |
| |
Código |
Tipo de pressão |
| G |
Pressão de medição |
| A |
Pressão absoluta |
| S |
Pressão de referência selada |
1Ao selecionar o produto, certifique-se de que o meio a medir é compatível com as partes de contacto do produto.
2No momento da encomenda, por favor, note que os produtos à prova de explosão não incluem cabeças de visualização digital.
3. Ao encomendar transmissores com cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para assegurar um funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
5. A gama de temperatura de funcionamento nominal do anel de O de borracha fluoro é de -20oC a 250oC. Quando a temperatura de funcionamento do produto é inferior a -20oC, é necessário escolher uma vedação de anel de O EPDM.
6O comprimento padrão do cabo é de 1,5 m, disponível em três materiais. Se não especificado, será fornecido com material de cabo de polietileno.Por favor, especifique na ordem..
Para lhe recomendar o sensor mais adequado, informe-nos as informações abaixo.
1Temperatura de trabalho: -40 °C a 125 °C.
2- Campo de teste?
3Saída: 4-20mA, RS485 ou outros?
4Parafusos: G1/4, 1/4NPT, R1/4, M20*1.5?
5Conexão elétrica: Hirschmann, Packard.
6Quantidade da encomenda: ?
