4-20mA Sensor de pressão do diafragma de descarga sanitária BP93420-IQT para ensaio de óleo de água no ar
Detalhes do produto
| Modelo N.O.: | Transmissor de pressão BP93420-IQT | Grau de precisão: | 0.5%F.S |
|---|---|---|---|
| Intervalo de pressão: | - 100kPa... 0kPa ~ 35kPa...3.5MPa | Material de habitação: | Aço inoxidável |
| Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada | Tipo de estrutura: | Transmissor de pressão de silício difuso |
| Mediano de medição: | Ar/água/óleo | Classificação IP: | IP65 |
| Personalização: | Disponível | Temporário operacional.: | -20 a 80 °C |
| Destacar |
Sensor de pressão do diafragma de descarga sanitária,Sensor de pressão do diafragma 4-20ma,Transmissor de pressão do diafragma com descarga de ar |
||
Descrição do produto

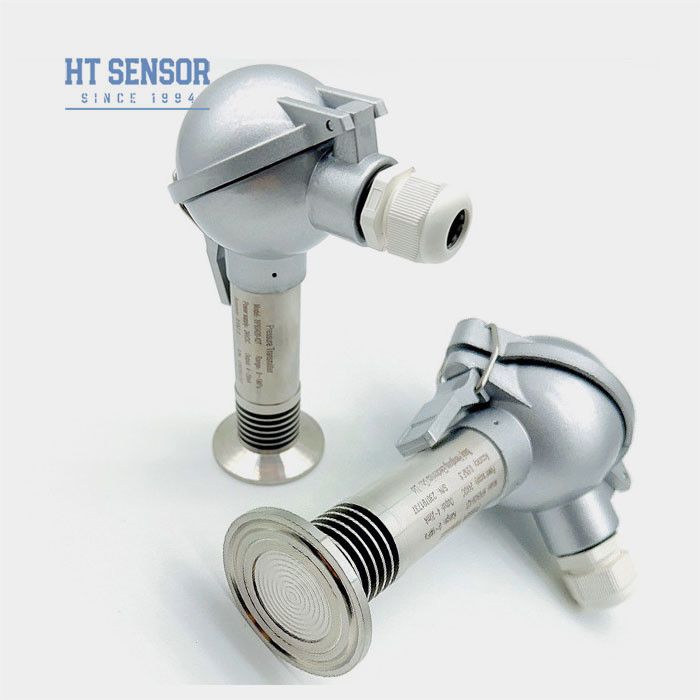

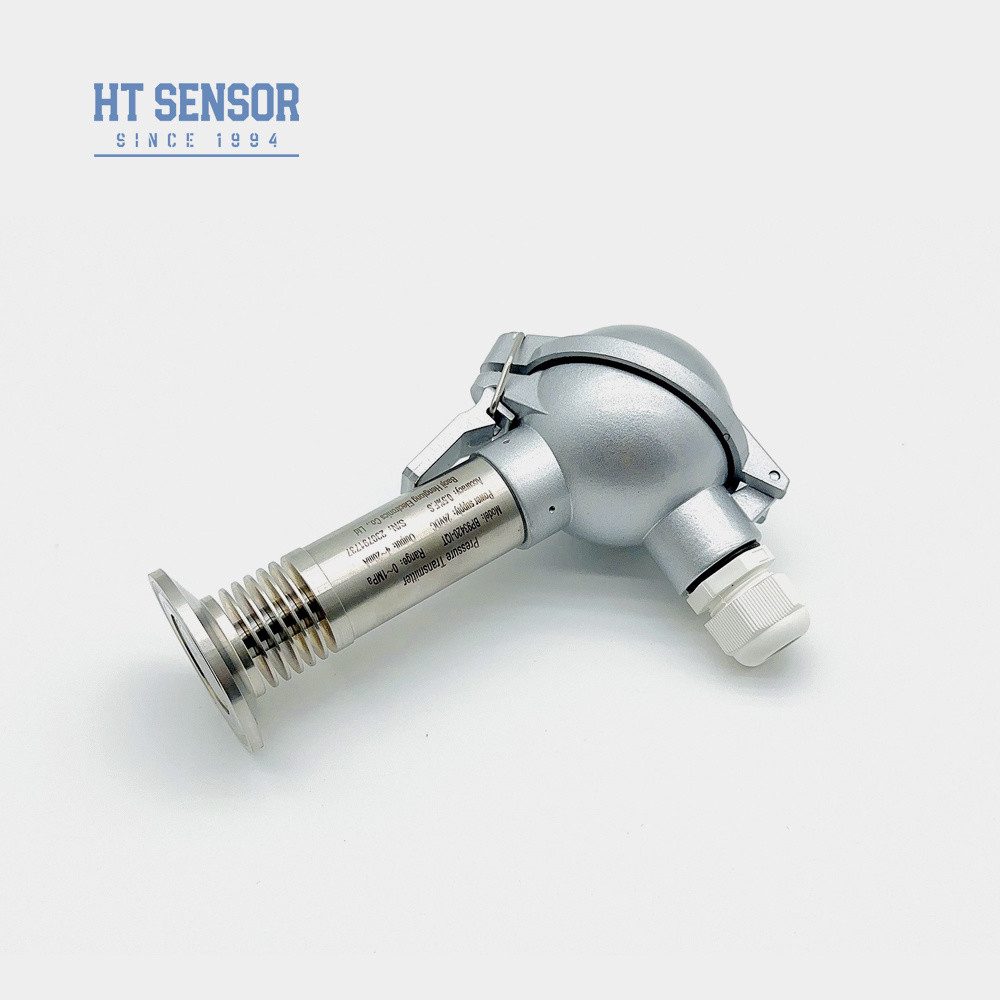

Sensor de pressão do diafragma de lavagem sanitária de alta temperatura BP93420-IQT para ensaio de óleo em água e ar
BP93420-IQT PressouroTRemetente
Introdução do sensor de pressão do diafragma:
BP93420-IQT pinça de 50,4 mm para instalar um transmissor de alta temperatura de grande diafragma O circuito de processamento de sinal está localizado dentro de um invólucro de aço inoxidável,Conversão do sinal do sensor num sinal de saída padrãoEste transmissor de pressão é utilizado principalmente em locais onde são necessárias condições sanitárias elevadas, garantindo medições de pressão fiáveis e precisas em ambientes higiénicos.Com várias opções de saída, incluindo sinais analógicos e digitais, oferece flexibilidade para se adaptar a diferentes requisitos do sistema.
Características do produtoSensor de pressão do diafragma:
1.Várias opções de interface de pressão
2.Desenhado para aplicações higiénicas para evitar a escala média
3. Alta precisão com uma estrutura de aço inoxidável
4- Fácil de limpar.
AplicaçõesdeSensor de pressão do diafragma:
1. Adequado para medir gases e líquidos não corrosivos com 316L
2Ideal para protecção do ambiente e indústrias químicas
3.Utilizado nas indústrias marítima e aeronáutica
4.Bem adaptado para utilização em medicina, biofarmacêutica e higiene alimentarIndústrias.
| Parâmetros de desempenho | |
| Faixa de medição | - 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | SS304,316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,5 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 Fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 Fios |

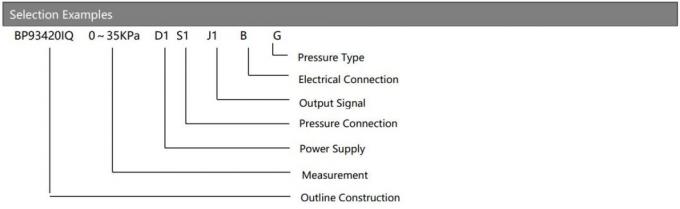

| Ordem Guia | ||||||||
| BP93420XX | Transmissor de pressão | |||||||

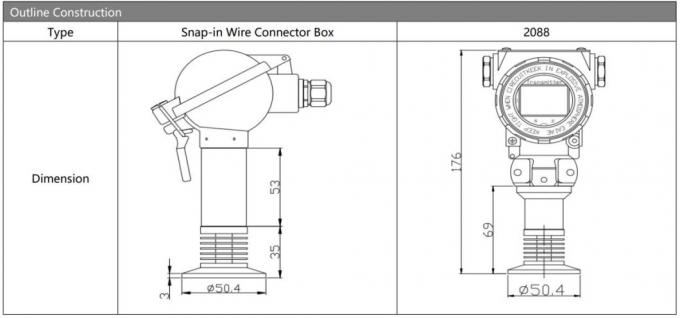

| Código | Esboço Construção | |||||||
| IB | Transmissor de pressão geral | IX | Exibir transmissor de pressão | |||||
| IE | Transmissor de pressão de aviação resistente a choques | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Se | Transmissor de pressão à prova de umidade | IIE/IIIE | Transmissor de pressão geral/exibido | |||||
| IN | Transmissor de pressão dedicado para ar condicionado | IC | Transmissor de pressão de alta temperatura | |||||
| QI/QIT | Grande diafragma/transmissor de pressão de alta temperatura | |||||||
| Faixa de medição | - 100kPa... 0kPa ~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

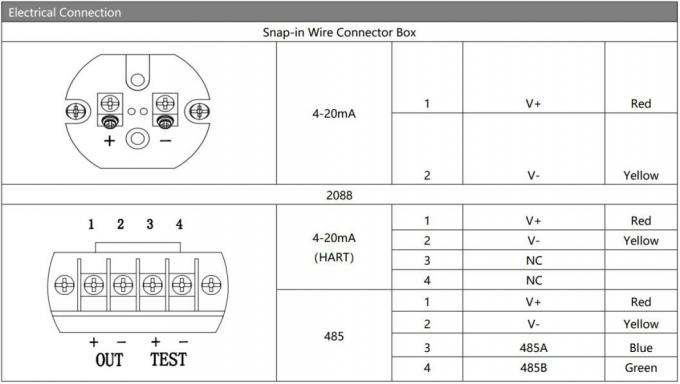

| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
| Dicas de encomenda |
2No momento da encomenda, por favor, note que os produtos à prova de explosão não incluem cabeças de visualização digital.
3Para assegurar um funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
4. A gama de temperatura de funcionamento nominal do anel de O de borracha fluoro é de -20oC a 250oC. Quando a temperatura de funcionamento do produto é inferior a -20oC, é necessário escolher uma vedação de anel de O EPDM.
5O comprimento padrão do cabo é de 1,5 m, disponível em três materiais. Se não especificado, será fornecido com material de cabo de polietileno.Por favor, especifique na ordem..
6Para requisitos especiais como vibração forte, força de impacto instantânea, interferência eletromagnética ou de radiofrequência forte, por favor informe a nossa empresa e especifique-os na ordem.
| Perguntas e respostas |
Para lhe recomendar o sensor mais adequado, informe-nos as informações abaixo.
1Temperatura de trabalho: -40 °C a 125 °C.
2- Campo de teste?
3Saída: 4-20mA, RS485 ou outros?
4Parafusos: G1/4, 1/4NPT, R1/4, M20*1.5?
5Conexão elétrica: Hirschmann, Packard.
6Quantidade da encomenda: ?
