4-20mA sinal analógico Sensor de pressão industrial Sensor de pressão de diafragma sanitário
Product Details
| Modelo N.O.: | BPHT24 Sensor de pressão industrial | Grau de precisão: | 0.5%F.S |
|---|---|---|---|
| Intervalo de pressão: | 0kpa ~10kpa...35MPa | Material de habitação: | Aço inoxidável |
| Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada | Peso: | ~ 0,3 kg |
| Fornecimento de energia: | 12 ~ 30VDC | Sinais de saída: | 4-20mA/0,5-4,5VDC |
| Classificação IP: | IP65 | Estabilidade: | ± 0,1% F.S./ano |
| Destacar |
Sensor de pressão industrial de sinal analógico de 20 mA,Sensor de pressão industrial de sinal analógico de 4 mA,Sensor de pressão do diafragma sanitário |
||
Product Description

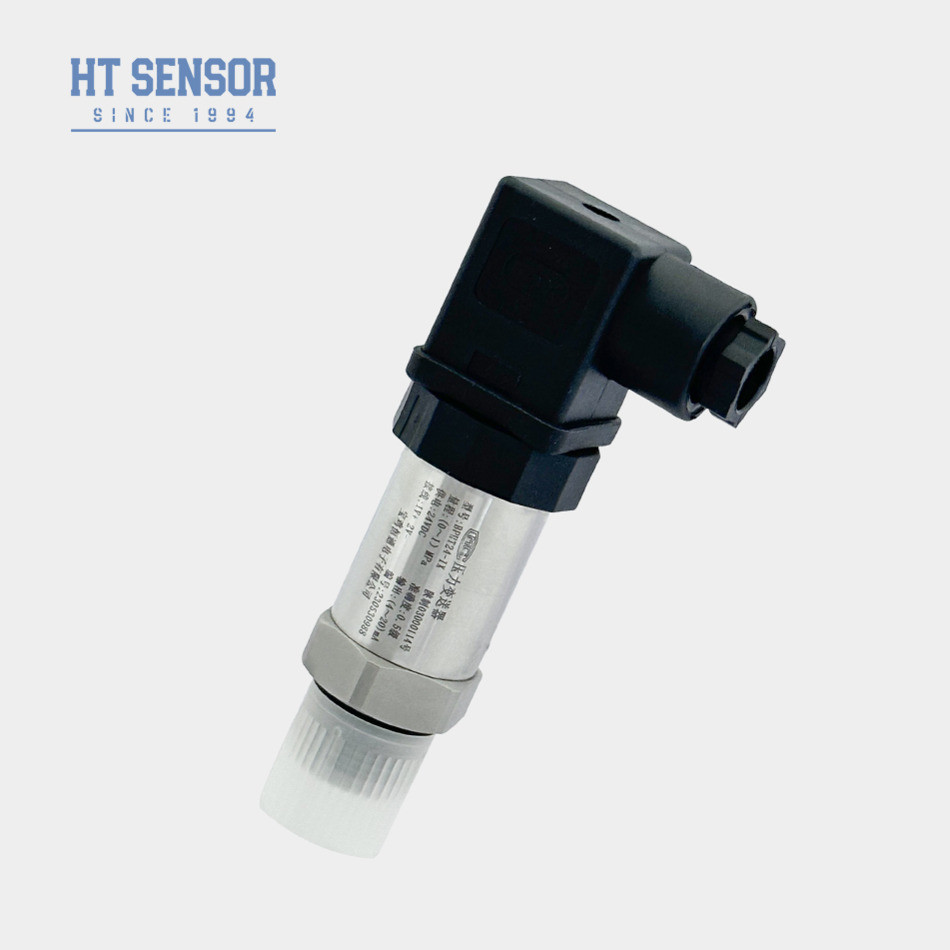

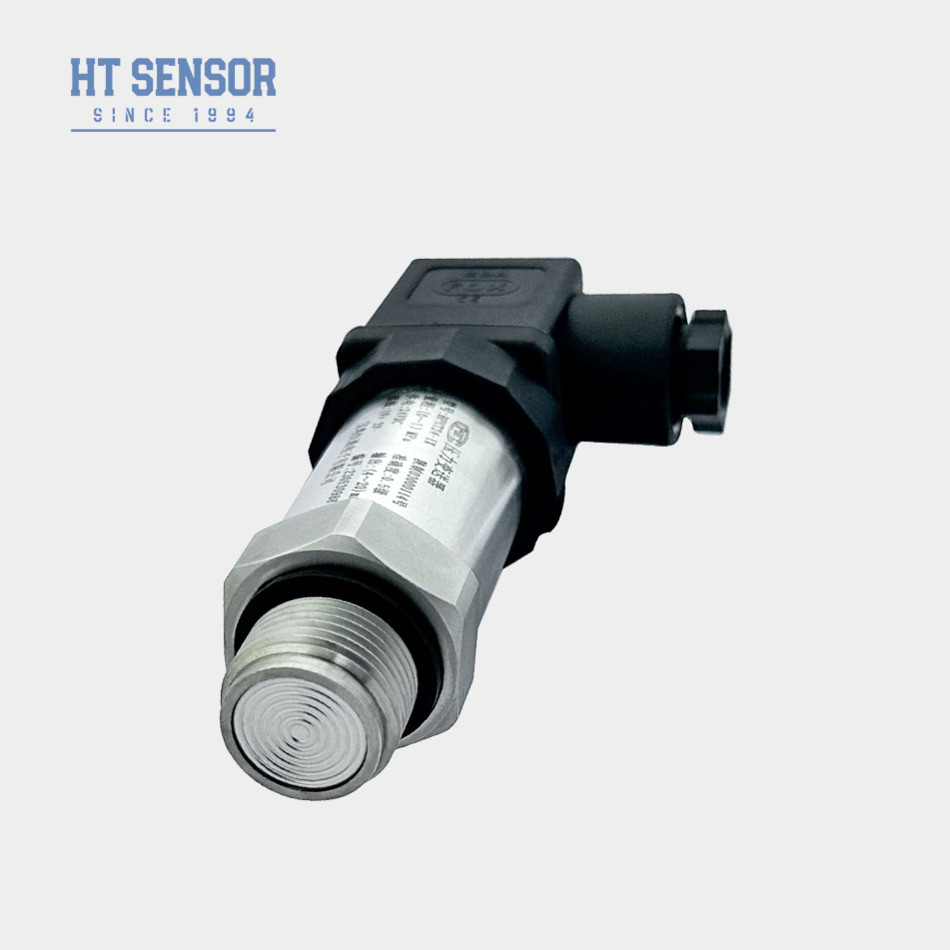

4-20mA sinal analógico flush diafragma sensor de pressão industrial para sanitário
BPHT24 PressouroTRemetente
Introdução do sensor de pressão industrial:
O transmissor de pressão BPHT24 utiliza como elemento de medição do sinal o núcleo de isolamento de resistência à pressão de silício de diafragma plano da série HT.O circuito de processamento de sinal está localizado dentro de uma caixa de aço inoxidávelEste transmissor de pressão é utilizado principalmente em locais onde são necessárias condições sanitárias elevadas,Assegurar medições de pressão fiáveis em ambientes higiénicosEste medidor de precisão utiliza a tecnologia de silício cheio de óleo para a medição precisa da pressão, adequado para usos científicos e industriais.
Características do produtode Sensor de Pressão Industrial:
1.Várias opções de interface de pressão
2Aplicações higiénicas para evitar a escala média
3.Alta precisão
4- Fácil de limpar.
Aplicaçõesde Sensor de Pressão Industrial:
1. Adequado para medir gases e líquidos não corrosivos com 316L
2Ideal para protecção do ambiente e indústrias químicas
3Indústrias marinhas e aeronáuticas
4.Bem adaptado para utilização em medicina, biofarmacêutica e higiene alimentarIndústrias.
| Parâmetros de desempenho | |
| Faixa de medição | 0~35Kpa...~35MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | 00,1% FS |
| Histerese | 00,1% FS |
| Estabilidade a longo prazo | ± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | -20-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,25 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 fios |
| Tipo | Hirschmann |

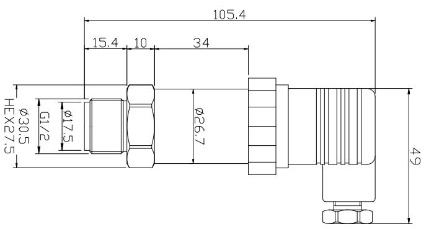

| Dimensão |
|

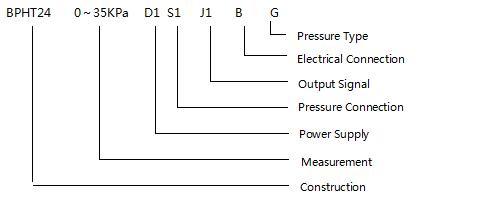

| Exemplos de seleção |
| Dicas de encomenda |
2No momento da encomenda, por favor, note que os produtos à prova de explosão não incluem cabeças de visualização digital.
3. Ao encomendar transmissores com cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para assegurar um funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
5. A gama de temperatura de funcionamento nominal do anel de O de borracha fluoro é de -20oC a 250oC. Quando a temperatura de funcionamento do produto é inferior a -20oC, é necessário escolher uma vedação de anel de O EPDM.
6O comprimento padrão do cabo é de 1,5 m, disponível em três materiais. Se não especificado, será fornecido com material de cabo de polietileno.Por favor, especifique na ordem..
7Para requisitos especiais como vibração forte, força de impacto instantânea, interferência eletromagnética ou de radiofrequência forte, por favor informe a nossa empresa e especifique-os na ordem.
| Ordem Guia | ||||||||
| BPHT24 | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IX | Exibir transmissor de pressão | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Faixa de medição | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
| Perguntas e respostas |
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviço OEM e ODM
3Q: Qual é a sua capacidade de produção?
A: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
