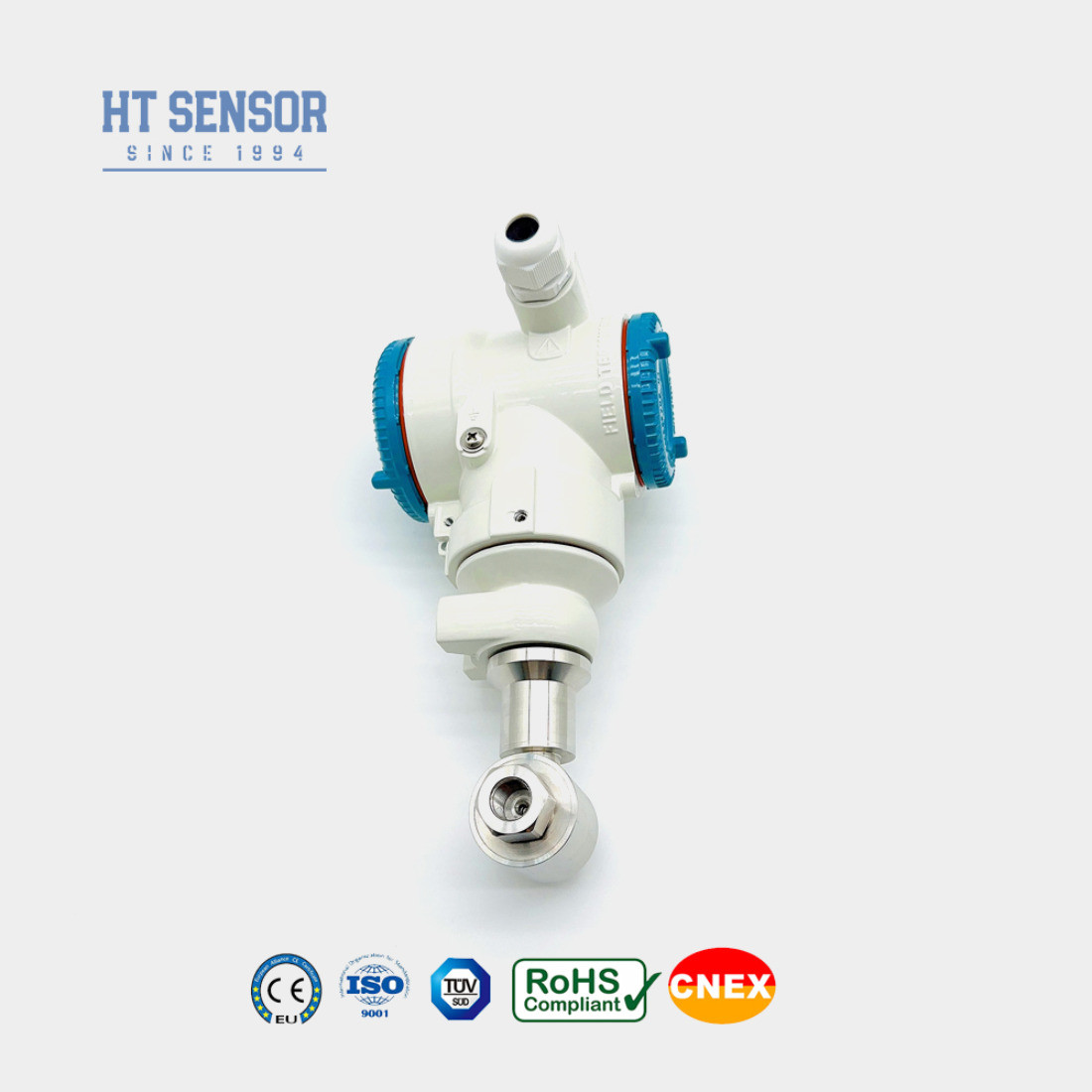

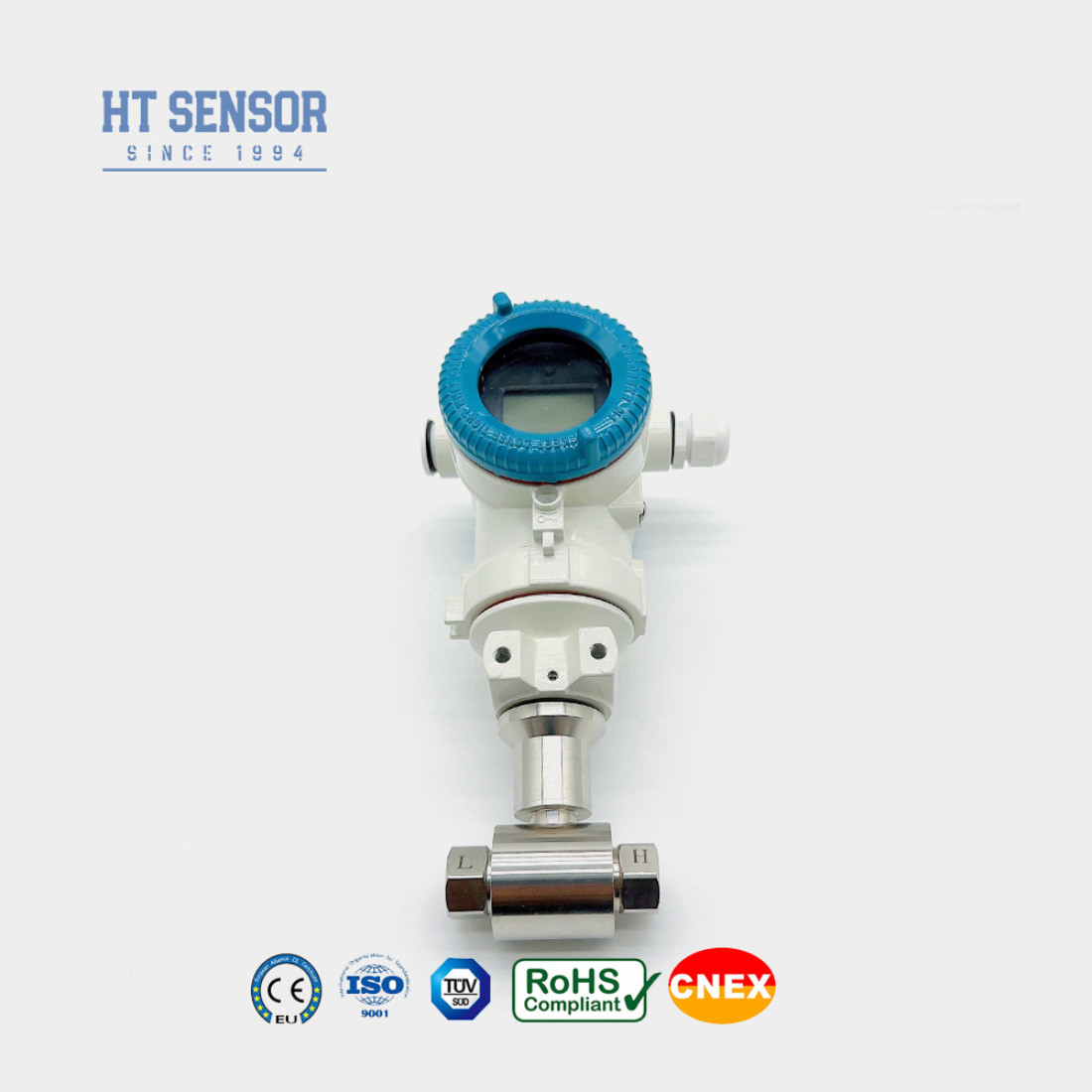

Capela de alumínio Transmissor de pressão Dp Transmissor de pressão diferencial de alta precisão
Product Details
| Modelo N.O.: | BP93420D-III | personalizado: | personalizado |
|---|---|---|---|
| Max Range: | 2Mpa | produção: | 4-20mA |
| Intervalo mínimo: | 10 kPa | Tipo de pressão: | Pressão diferencial |
| Pacote de transporte: | Embalagem padrão para exportação com cartão | Especificações: | 10kpa~2Mpa |
| Código do SH: | 9026201090 | Tipo: | Transmissor de Pressão Diferencial |
| Mediano de medição: | gás ou líquido | Grau de precisão: | 00,25%, 0,5%,00,3% |
| Destacar |
Capela de alumínio Dp Transmissor de pressão,Dp Transmissor de pressão de alta precisão,Transdutor de pressão diferencial de alta precisão |
||
Product Description
O transmissor de pressão diferencial BP93420DIII utiliza um sensor de silício piezorresistivo.a ponte Wheatstone no chip do sensor produz um sinal de saída que mostra excelente linearidade com a pressão diferencialO transmissor é ideal para a realização de medições de pressão diferencial em diversas aplicações de gases e líquidos.particularmente em indústrias como o petróleo, produtos químicos para instalações de tubulação.
1.Design estrutural de aço inoxidável, tornando-o compacto e fácil de instalar
2- É submetido a uma rigorosa compensação de temperatura e triagem de envelhecimento,
1- Adequado para a medição da pressão diferencial de vários gases ou líquidos
A Comissão considera que a Comissão não pode, por si só, dar suporte a este relatório.
2.Aplicadas em processos industriais no local, tais como petróleo, química,
Metalurgia, geração de energia e hidrologia
3Medição da pressão em tubulações e câmaras de fornos
| Faixa de medição | 0-10KPa......~2MPa |
| Tipo de pressão | Pressão diferencial |
| Sobrecarga de lado único | ≤ 3 vezes do intervalo nominal |
| Pressão estática | Valor mínimo entre 5 vezes o intervalo nominal ou 7 MPa |
| Precisão @ 25°C | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | ±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese | ±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo | ± 0,5% F.S./ano ((≤ 200 KPa) ± 0,2% F.S./ano ((> 200 KPa) |
| Drift de temperatura zero | ± 0,01%FS/°C ((> 100KPa), ± 0,02%FS/°C (≤ 100Kpa) |
| Desvio de temperatura do comprimento | ± 0,01%FS/°C ((> 100KPa), ± 0,02%FS/°C (≤ 100Kpa) |
| Temperatura de compensação | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Temperatura de funcionamento | -30°C a 80°C |
| Temperatura de armazenamento | -40°C a 100°C |
| Vibração | 10g,55Hz 2kHz |
| Material de habitação | 304 aço inoxidável, alumínio fundido |
| Material do diafragma | 316L aço inoxidável |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Segurança intrínseca e resistência à explosão |
| Classificação de protecção | IP65 |
| Peso | ~1,4 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ′ 20 mA | 15 ̊30VDC | Dois/Três/Quatro fios |
| 4 ¢ 20mA com Hart | Dois fios | |
| Protocolo de comunicação RS485 | Quatro fios |
Dicas de encomenda:
1, compensação de temperatura, sensor de pressão de silício difuso é semicondutor, semicondutor tem fortes características de temperatura, sem compensação de temperatura,O erro de medição pode ser relativamente grande.
2O diafragma de detecção de pressão de silício difuso tem apenas algumas dezenas de metros de espessura, não toque.
3, a tensão da fonte de alimentação para ser estável, o sensor é realmente uma ponte, a flutuação da tensão da fonte de alimentação causará mudanças na saída da ponte, afetando a precisão da medição.
4, para ser utilizado dentro da tensão nominal, a sobrevoltagem levará a danos nos sensores.
5, o extremo de saída não corta-circuito.
Guia de encomendas
| BP93420 | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| DIII | Transmissor de pressão diferencial | |||||||
| Faixa de medição | 0-10KPa......~2MPa | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ¢ 20mADC | S2 | 4 ¢ 20mADC com Hart | |||||
| S3 | RS485 | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20 × 1,5 Homem | |||||||
| J2 | G1/2 Homem | |||||||
| J3 | G1/4 Homem | |||||||
| J4 | 1/2 NPT Homem | |||||||
| J5 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| D | Pressão diferencial | |||||||
