10kpa~2MPa Transdutor de pressão diferencial 4-20ma Sensor de nível de pressão diferencial
Product Details
| Modelo N.O.: | BP93420DII | personalizado: | personalizado |
|---|---|---|---|
| Distância: | 10kpa~2Mpa | Pacote de transporte: | Embalagem padrão para exportação com cartão |
| Marca comercial: | Sensor HT | Código do SH: | 9026201090 |
| Tipo: | Transmissor de Pressão Diferencial | Tipo de estrutura: | Transmissor de pressão de silício difuso |
| Mediano de medição: | gás ou líquido | Grau de precisão: | 00,25%, 0,5% |
| Intervalo de pressão: | 0-10kpa...~2MPa | ||
| Destacar |
Transdutor de pressão diferencial de 2 MPa,Transdutor de pressão diferencial 4-20ma,Sensor de nível de pressão diferencial de 4-20ma |
||
Product Description

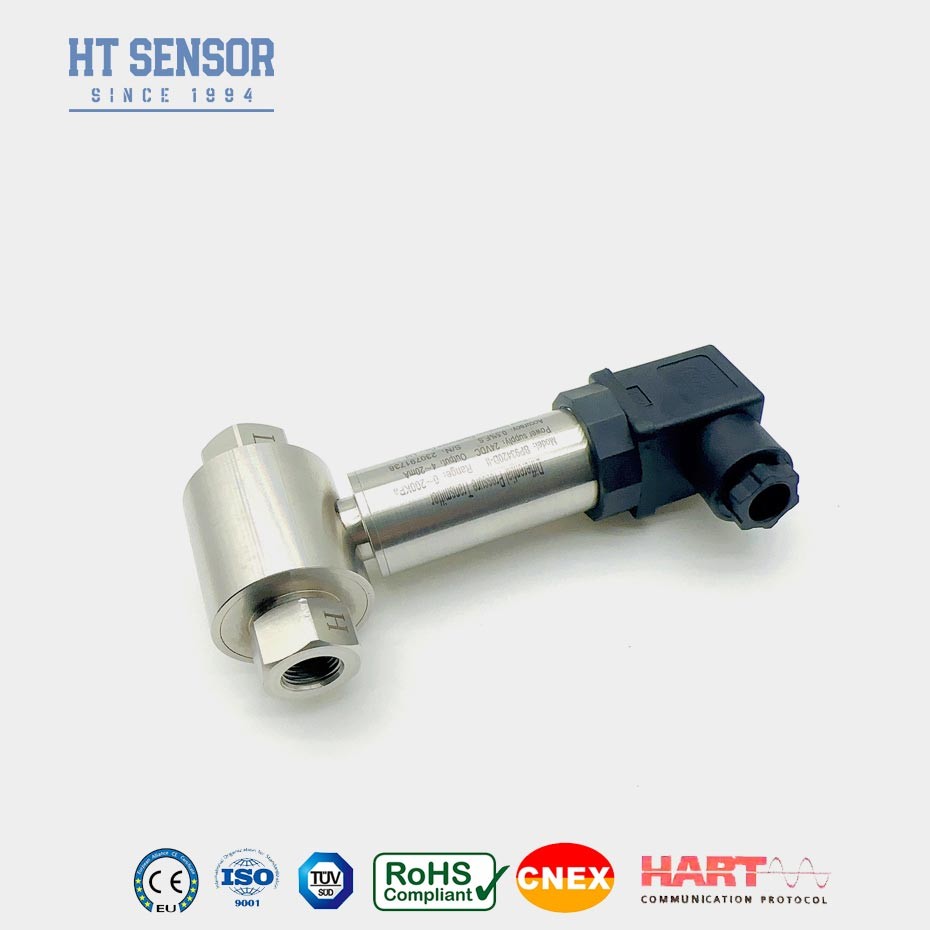

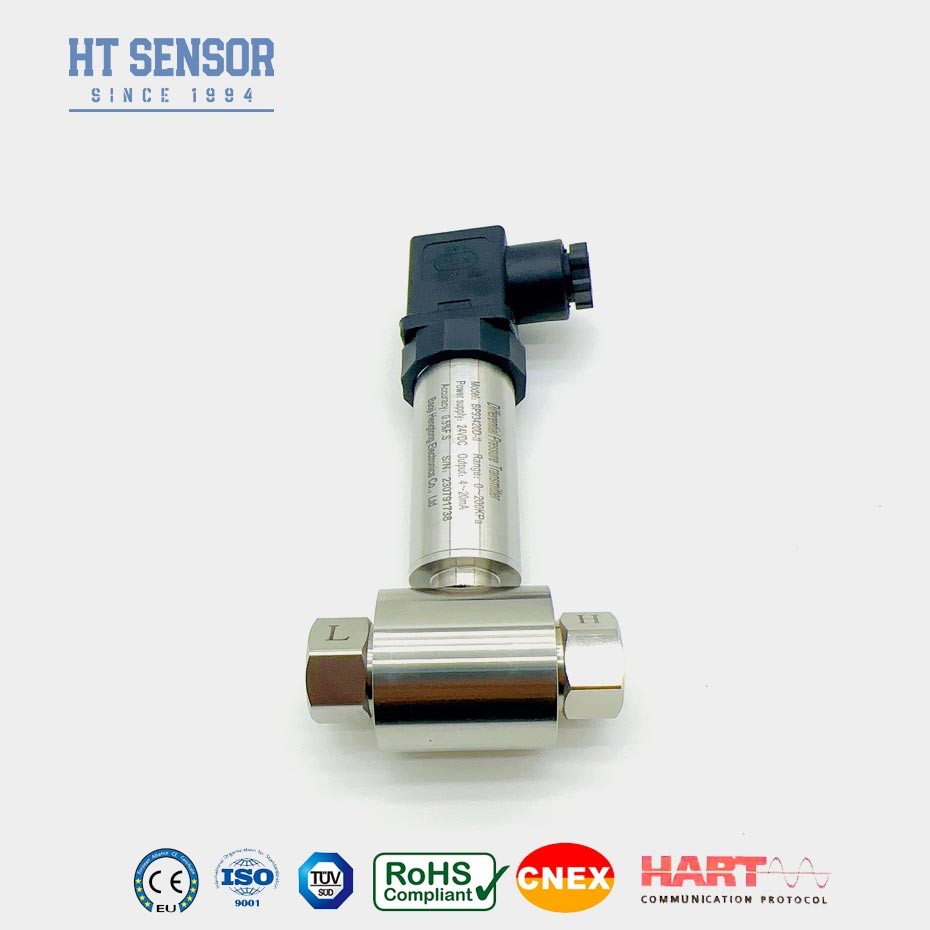

BP93420DII TRANSMITOR DE PRESSÃO DIFERENCIAL 4-20MA SIGNALOUTPUT fabricado na CHINA
Introdução do transmissor de pressão diferencial:
O transmissor de pressão diferencial BP93420DII utiliza um sensor de silício difuso piezorresistivo.diafragmas ondulados em ambas as extremidades do sensor, o sinal de saída doA ponte Wheatstone no chip do sensor apresenta uma boa relação linear coma pressão diferencial, permitindo uma medição precisa da pressão diferencialÉ adequado para várias pressões diferenciais de gases e líquidosmedições em indústrias como petróleo, química, energia e hidrologiapara aplicações em tubulações.
Características do produto:
1. conceção estrutural de aço inoxidável, tornando-a compacta
2. ampla compensação de temperatura, assegurando desempenhos estáveis e fiáveis
3A ligação electrónica pode ser selecionada como um conector plug-in ou DIN43650, M12.
Aplicações:
1Apto para medir a pressão diferencial de vários gases ou líquidos emA Comissão considera que a Comissão não pode, por si só, dar resposta a estas questões.
- Hidrologia.
2Aplicadas em processos industriais no local, tais como petróleo, químicos,Metalurgia, geração de energia e hidrologia
3.Medição da pressão para tubulações e câmaras de fornos
Parâmetros de desempenho:
| Faixa de medição | 0-10KPa...~2MPa |
| Tipo de pressão | Pressão diferencial |
| Sobrecarga de lado único | ≤ 3 vezes do intervalo nominal |
| Pressão estática | Valor mínimo entre 5 vezes o intervalo nominal ou 7 MPa |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | ±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese | ±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo | ± 0,5% F.S./ano ((≤ 200 KPa) ± 0,2% F.S./ano ((> 200 KPa) |
| Drift de temperatura zero | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Desvio de temperatura do comprimento | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura de compensação | 0-50oC ((0-10KPa, 0-20KPa) ,0-70oC,-10-70oC |
| Temperatura de funcionamento | -30oC a 80oC |
| Temperatura de armazenamento | -40oC a 100oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Segurança intrínseca e resistência à explosão |
| Classificação de protecção | IP65 |
| Peso | ~ 0,45 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 Fios |
|
| 0/1 ~ 5V | ||
| 0.5~4.5V | 5VDC |
Dicas de encomenda:
1. Ao selecionar o produto, certifique-se de que o meio de medição é compatível com as partes em contacto do produto.
2Para assegurar um funcionamento fiável, recomenda-se instalar um colector de três válvulas entre o ponto de medição e o transmissor.assegurar uma aplicação lenta e uniforme de pressão nas câmaras de pressão positiva e negativa do transmissor.
3Durante a instalação, é aconselhável posicionar as interfaces de pressão em ambas as extremidades horizontalmente para minimizar o impacto do local de instalação no produto.
4Para requisitos especiais tais como fortes vibrações, força de impacto instantânea, interferências eletromagnéticas fortes ou interferências de radiofrequência,Por favor, informe a nossa empresa e especifique estes requisitos na ordem
Ordem Guia:
| BP93420XX | Transmissor de pressão | |||||||

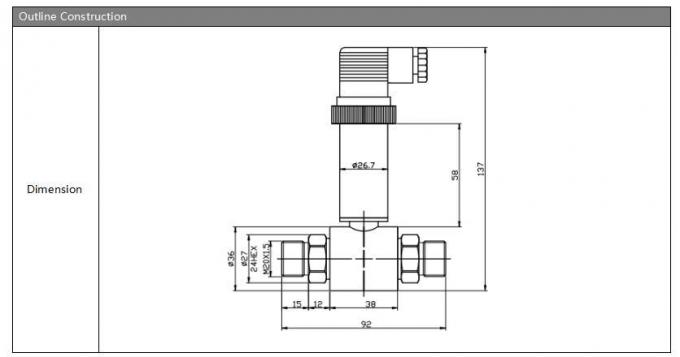

| Código | Esboço Construção | |||||||
| DII | Transmissor de pressão diferencial | |||||||
| Faixa de medição | 0-10KPa...~2MPa | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

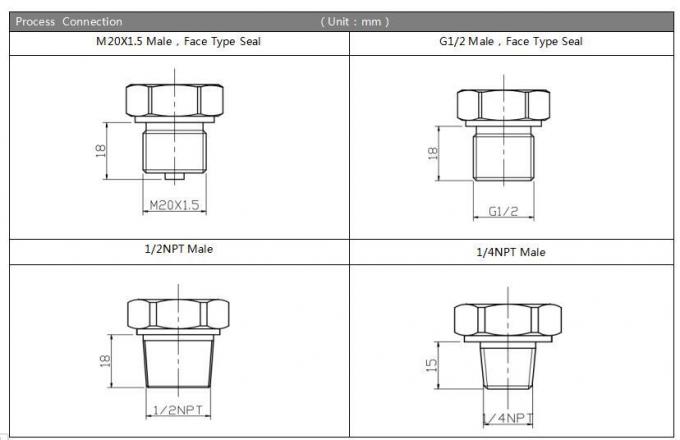

| Código | Conexão de pressão | |||||||
| J1 | M20 × 1,5 Homem | |||||||
| J2 | G1/2 Homem | |||||||
| J3 | G1/4 Homem | |||||||
| J4 | 1/2 NPT Homem | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| D | Pressão diferencial | |||||||
| Perguntas e respostas |
R: Em geral, em caixas de papelão.
Q2. Quais são os seus termos comerciais e termos de pagamento que pode aceitar?
R: Termos comerciais: EXW, FOB, CFR, CIF para sua conveniência Termos de pagamento: 100% T/T ou cartão de crédito ou adiantamento paypal antes do envio
Q3. Que tal o seu prazo de entrega?
R: Geralmente, tipo padrão: 6-7 dias úteis após confirmação da encomenda. Tipo não padrão: 8-10 dias úteis após confirmação da encomenda.
Q4. Qual é o seu MOQ?
R: Não temos exigência de MOQ, 1 peça para testes é aceitável.
Q5. Como assegura a boa qualidade do produto?
A: Temos um sistema completo de controle de qualidade; Todos os nossos produtos são totalmente verificados pelo IQC, departamentos OQC antes de enviar para os nossos clientes.
Quanto tempo é válida a sua cotação?
R: A nossa cotação é válida por 12 meses.
Q7. Podem aceitar a marca OEM?
R: Sim, podemos aceitar a marca OEM sem cobrança extra.
Q8. Quanto tempo dura a garantia do seu produto?
R: Substituição de 7 dias e reparação gratuita de 12 meses para problemas de qualidade.
Q9. Como é a entrega da mercadoria?
R: Podemos enviar mercadorias por DHL, TNT, UPS, SF, EMS para frete pré-pago, também podemos usar a sua própria conta de correio para fazer a recolha do frete, apenas para a sua conveniência.
Q10. Pode produzir de acordo com as amostras?
A: Sim, podemos produzir por suas amostras ou desenhos técnicos. A: 7 dias de substituição e 12 meses de reparo gratuito para problema de qualidade.
