Transmissor de pressão diferencial de ar Teste de óleo Dp Nível Transmissor de aço inoxidável
Product Details
| Modelo N.O.: | BP93420D-II | Tipo de pressão: | Pressão diferencial |
|---|---|---|---|
| Pacote de transporte: | Embalagem padrão para exportação com cartão | Código do SH: | 9026201090 |
| Habilidade da fonte: | 20000 peças/ano | Tipo: | Transmissor de Pressão Diferencial |
| Tipo de estrutura: | Transmissor de pressão de silício difuso | Mediano de medição: | líquido ou gás |
| Grau de precisão: | 00,25%,00,5% | Intervalo de pressão: | 0-10kpa...~2MPa |
| Classificação IP: | IP65 | Personalização: | Disponível |
| Destacar |
Transmissor de pressão diferencial de ar 2MPa,Teste de óleo Dp nível Transmissor RoHs,Transmissor de nível Dp RoHs de aço inoxidável |
||
Product Description
Teste de óleo e ar
DP93420DII Transmissor de pressão diferencial
Introdução do transmissor de pressão diferencial:
O transmissor de pressão diferencial BP93420DII utiliza um sensor de silício difuso piezorresistivo.Quando a pressão diferencial do meio de medição age sobre os diafragmas ondulados em ambas as extremidades do sensor, o sinal de saída da ponte Wheatstone no chip do sensor apresenta uma boa relação linear com a pressão diferencial, permitindo uma medição precisa da pressão diferencial.Através de tecnologia avançada de processamento de sinal digital e algoritmo de calibração, o transmissor de pressão diferencial de silício difuso pode obter medições de pressão diferencial de alta precisão, estáveis e fiáveis e é amplamente utilizado no controlo de processos industriais,medição do fluxo de líquidos e outros campos.
Características do produto:
1O transmissor apresenta uma estrutura de aço inoxidável, tornando-o compacto.e fácil de instalar
2. submete-se a uma compensação de temperatura rigorosa e a um rastreamento de envelhecimento, garantindo desempenhos estáveis e fiáveis
3A interface elétrica pode ser selecionada como uma opção de ligação directa ou de ligação directa.
Aplicações:
1Adequado para medir a pressão diferencial de vários gases ou líquidos em tubulações de indústrias como petróleo, química, energia e hidrologia.
2Aplicadas em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia
3- Medição da pressão em tubulações e câmaras de fornos
| Parâmetros de desempenho | |
| Faixa de medição | 0-10KPa...~2MPa |
| Tipo de pressão | Pressão diferencial |
| Sobrecarga de lado único | ≤ 3 vezes do intervalo nominal |
| Pressão estática | Valor mínimo entre 5 vezes o intervalo nominal ou 7 MPa |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | ±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese | ±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo | ± 0,5% F.S./ano ((≤ 200 KPa) ± 0,2% F.S./ano ((> 200 KPa) |
| Drift de temperatura zero | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Desvio de temperatura do comprimento | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura de compensação | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| Temperatura de funcionamento | -30oC a 80oC |
| Temperatura de armazenamento | -40oC a 100oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Segurança intrínseca e resistência à explosão |
| Classificação de protecção | IP65 |
| Peso | ~ 0,45 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0.5~4.5V | 5VDC |
| Dicas de encomenda: |
2Para assegurar um funcionamento fiável, recomenda-se instalar um colector de três válvulas entre o ponto de medição e o transmissor.assegurar uma aplicação lenta e uniforme de pressão nas câmaras de pressão positiva e negativa do transmissor.
3Durante a instalação, é aconselhável posicionar as interfaces de pressão em ambas as extremidades horizontalmente para minimizar o impacto do local de instalação no produto.
4Para requisitos especiais tais como fortes vibrações, força de impacto instantânea, interferências eletromagnéticas fortes ou interferências de radiofrequência,Por favor, informe a nossa empresa e especifique estes requisitos na ordem

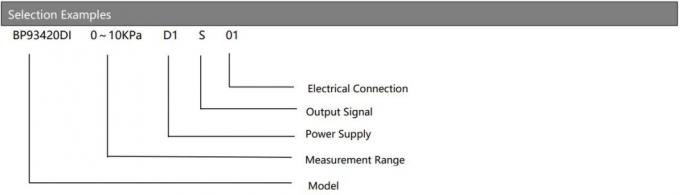

| Guia de encomendas | ||||||||
| BP93420XX | Transmissor de pressão | |||||||

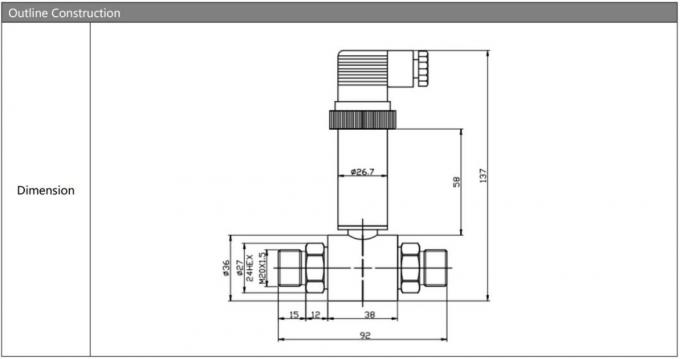

| Código | Esboço Construção | |||||||
| DII | Transmissor de pressão diferencial | |||||||
| Faixa de medição | 0-10KPa...~2MPa | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

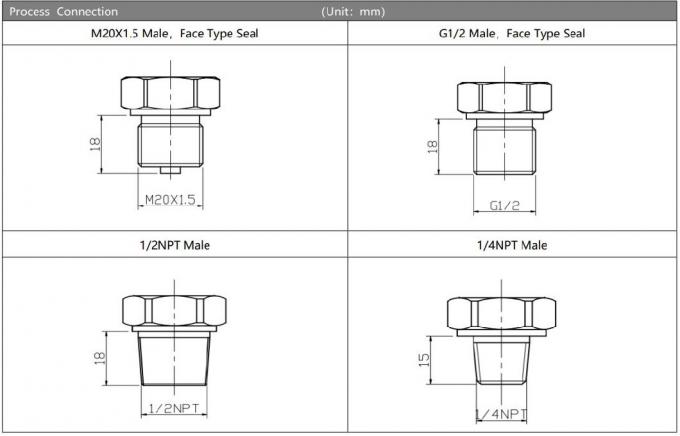

| Código | Conexão de pressão | |||||||
| J1 | M20 × 1,5 Homem | |||||||
| J2 | G1/2 Homem | |||||||
| J3 | G1/4 Homem | |||||||
| J4 | 1/2 NPT Homem | |||||||
| J5 | Outros | |||||||

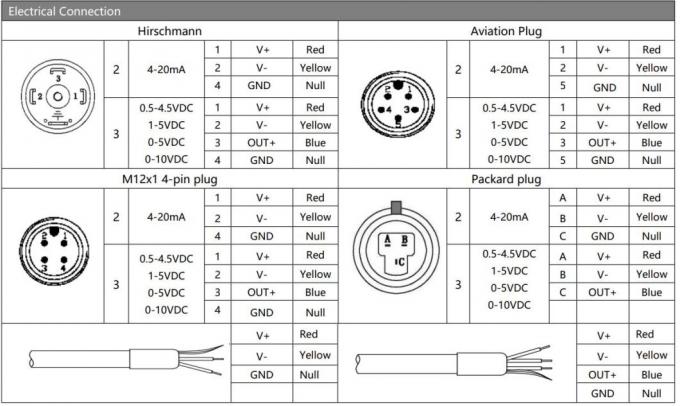

| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| D | Pressão diferencial | |||||||
