0.5-4.5V Transmissor do nível do líquido 4-20mA Sensor do nível do transmissor do tanque de água
Product Details
| Modelo no.: | BH93420-I | Formulário de saída: | 4-20mA Caixa com HART |
|---|---|---|---|
| Classificação IP: | IP68 | Faixa: | 0-1m-200m |
| Precisão: | 00,25% ∼ 0,5% | Material do diafragma: | Aço inoxidável 316L |
| Peso líquido: | 0.25kg sem cabo | Origem: | Shaan Xi China |
| Processo de produção: | Transmissor de nível líquido de silício difuso | Tipo de sonda: | Tipo de sonda |
| Destacar |
4Transmissor de nível de líquido de.5V,Transmissor de nível de líquido 4-20mA,Transmissor de nível do reservatório de água de 4-20mA |
||
Product Description

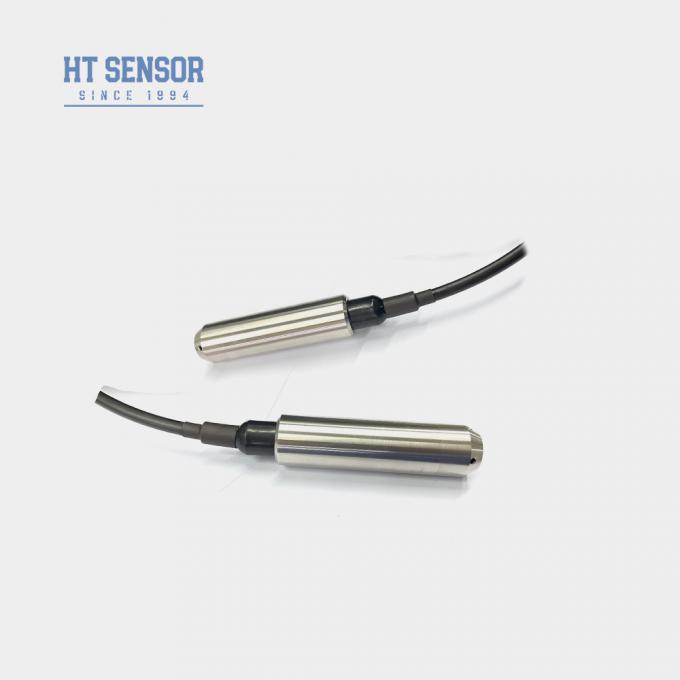

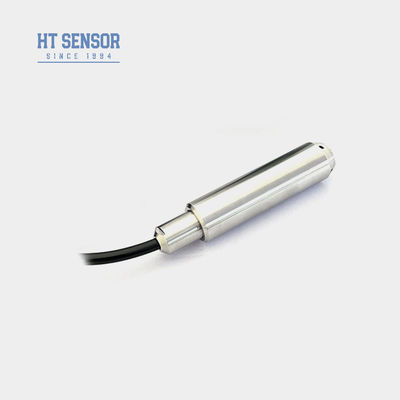

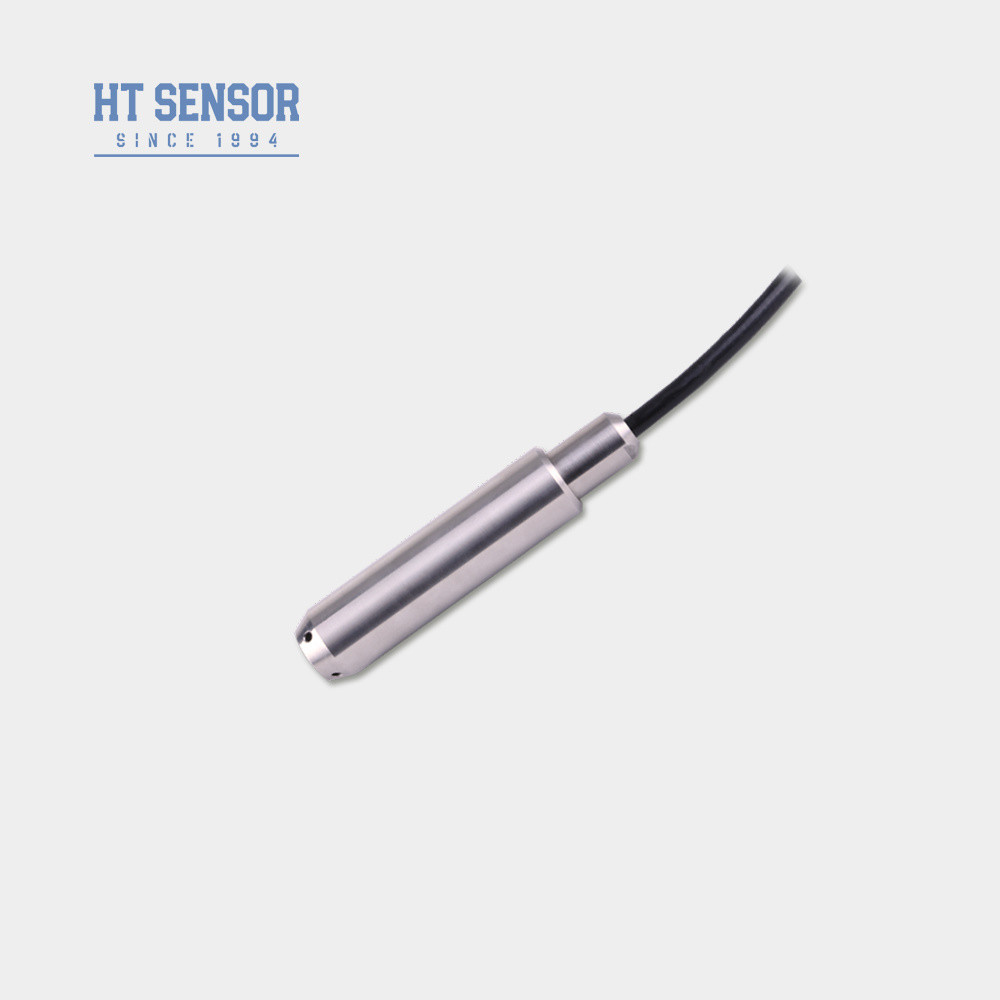

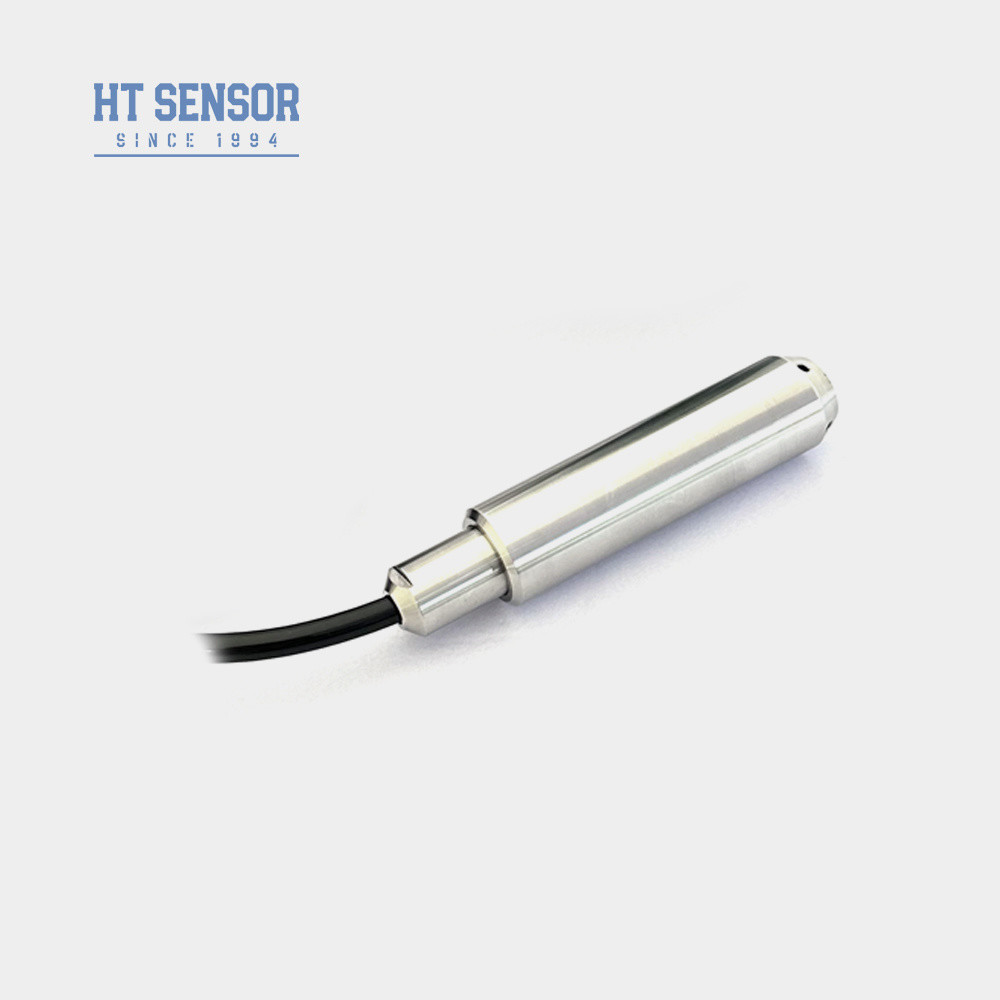

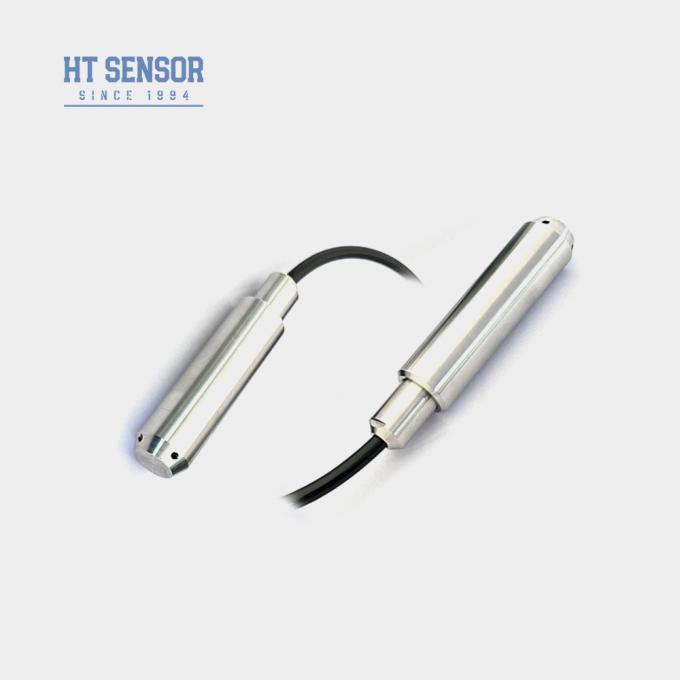

BH93420-I 4-20mA 0,5-4,5V Transmissor de nível de líquido para medição do nível do tanque de água
BH93420Eu...WAter nívelSensor
Introdução do transmissor de nível de líquido:
Sensor de nível de líquido do tipo BH93420-I, parte líquida do diafragma ondulado de aço inoxidável 316L.Transmissor de nível de líquido é a extensão e desenvolvimento da tecnologia de transmissor de pressão, de acordo com o princípio da relação linear entre a pressão gerada pelo líquido de gravidade diferente a alturas diferentes,para alcançar a medição e transmissão precisas do volume, altura líquida e peso da água, óleo e pasta.
Características do produtode um transmissor de nível de líquido:
1. Casca completa de aço inoxidável, adequada para vários ambientes de ensaio
2Medição de sonda de imersão, fácil instalação
3Opções de sinal de saída diversas
4Marcação à prova de explosão: ExiaIICT6
5Alta taxa de protecção: IP68

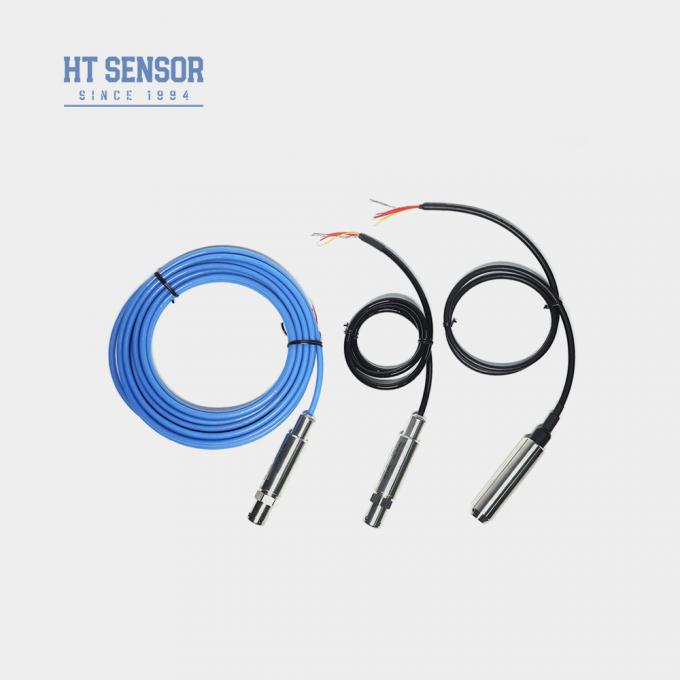

6Cabos de PE ou PU
Aplicaçõesde um transmissor de nível de líquido:
1Compatível com 316LSS, líquidos não corrosivos
2Monitoramento dos níveis de água em várias aplicações, tais como esgotos, água industrial e municipal, tanques de água, poços, rios, água do mar, lagos, etc.
3. Medição dos níveis de combustível nos tanques de diesel e combustível
| Parâmetros de desempenho de um transmissor de nível de líquido | |
|---|---|
| Faixa de medição | 0~10m... 400m |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 2X faixa nominal |
| Precisão @ 25oC | ± 0,25% (tipo) ± 0,5% (máximo) |
| Repetitividade | ±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese | ±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo | ± 0,2% F.S/ano (máximo) |
| Drift de temperatura zero | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Desvio de temperatura do comprimento | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura de compensação | 0-50oC (0-1m. 0-2m ); 0-70oC |
| Temperatura de funcionamento | -20°C a 80°C |
| Temperatura de armazenamento | -30°C a 100°C |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 1Cr18Ni9Ti |
| Material do diafragma | 316L aço inoxidável |
| Resistência ao isolamento | >= 100MΩ@100VDC |
| Classificação à prova de explosão | ExiaIICT6 |
| Classificação de protecção | IP67, IP68 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,3 kg (sem cabo) |
| Material do cabo | Polietileno, poliuretano |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4~ 20 mA | 12- 30VDC | 2/3/4 de fio |
| 0- 10/20 mA | 3 fios |
|
| O que fazer?- 5V | ||
| O que fazer?- 10 V | ||
| 0.5- 4,5 V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6~ 30 V / bateria | 4 fios |
| Dicas de encomenda |
1No processo de selecção, certifique-se de que o meio de ensaio é compatível com as partes do produto em contacto com ele.
2Se for necessário medir a altura do líquido, indicar a densidade do meio medido.
3Para interferências eletromagnéticas ou RF fortes, por favor forneça informações detalhadas à nossa empresa e indique-as na ordem.
4Para garantir o funcionamento fiável do produto, recomenda-se que instale dispositivos de protecção contra raios no local e que assegure que o produto e a fonte de alimentação estejam ligados à terra de forma fiável.
| Ordem Guia | ||||||||
| BH93420 | Código | Esboço Construção | ||||||
| Eu... | Transmissor de pressão | |||||||
| Faixa de medição | 0~10m... 400m | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | S8 | RS485 | |||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
| Código | Materiais | |||||||
| 01 | 304 aço inoxidável | |||||||
| 02 | 316L aço inoxidável | |||||||
| Código | Material do cabo | |||||||
| C1 | PE | |||||||
| C2 | PU | |||||||
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviços OEM e ODM.
3Q: Qual é a sua capacidade de produção?
A: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
