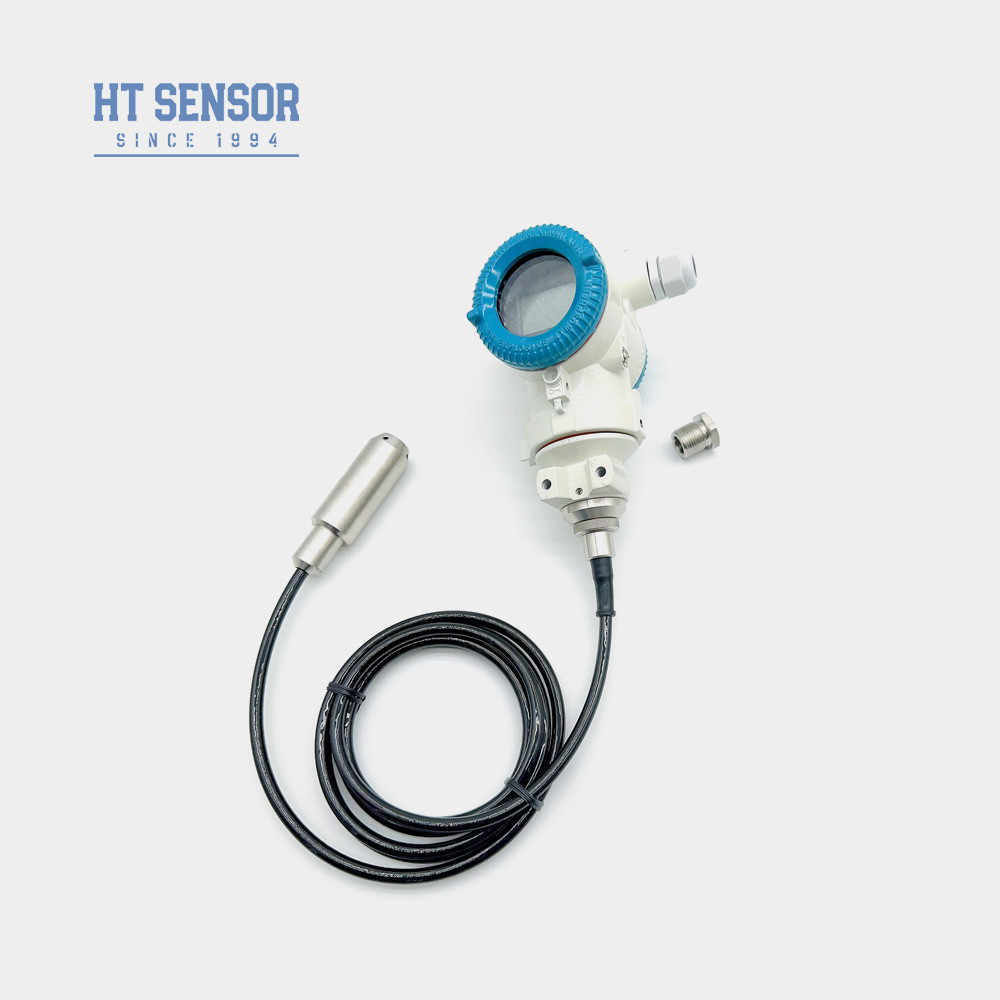

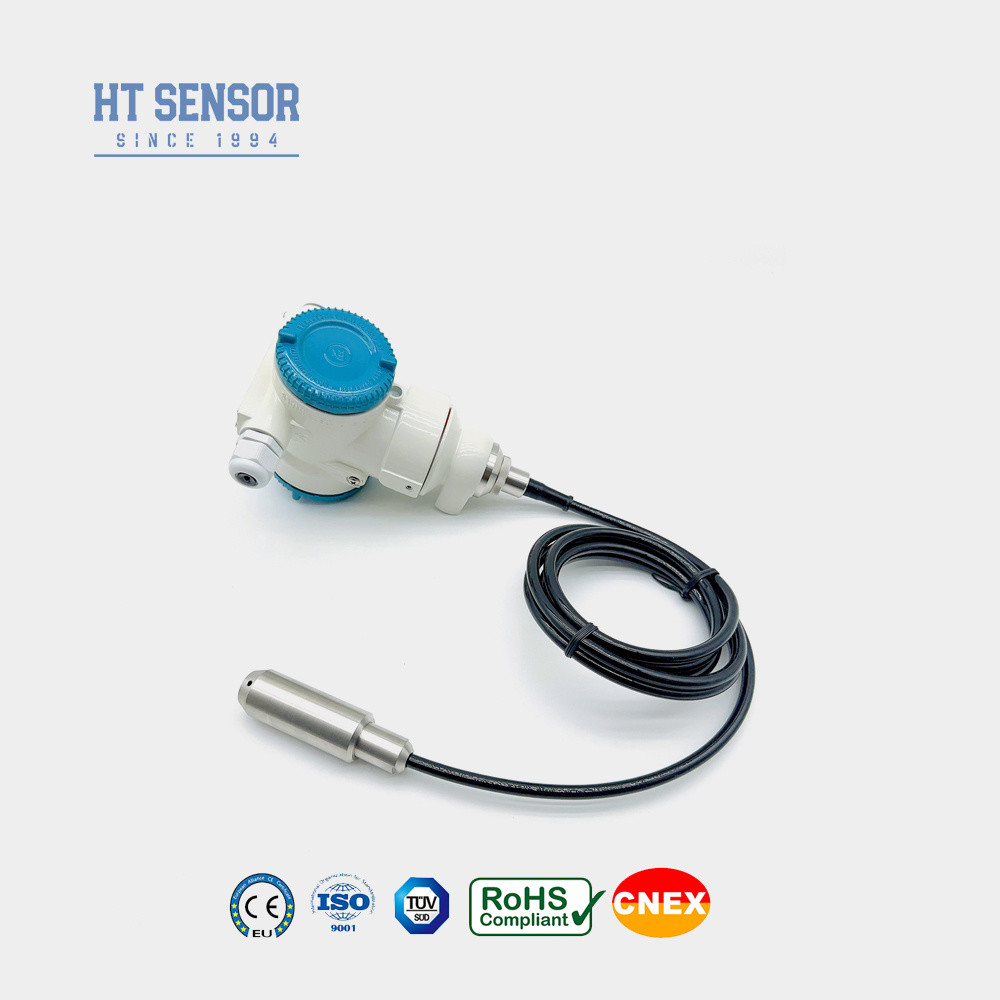

BH93420-3051AWAter nívelTRemetente
Introdução da medição do nível da água através do transmissor:
O transmissor de nível de água BH93420-3051A tem uma estrutura compacta, um ajuste simples e uma instalação flexível que proporcionam conveniência para os usuários usarem facilmente.0~10 mA e outros modos de saída de sinal padrão podem ser selecionados pelo utilizador de acordo com as necessidades.
Usar o princípio da hidrostática para medir o nível do líquido é uma aplicação importante dos sensores de pressão.O cabo especial com um tubo de ventilação no meio e tecnologia de vedação especial garantir a estanquidade do sensor, e fazer com que a câmara de pressão de referência comunique com a pressão ambiente, de modo a assegurar a elevada precisão e estabilidade da medição.
Características do produtode medição do nível da água através de um transmissor:
- Projeto de tipo dividido, facilitando a fiação e calibração no local.
- Exibição LCD LED.
- Classificação à prova de explosão: ExiaIICT6.
- Alta protecção: IP68.
- Cabos: PE, PU.PTFE.
Aplicaçõesde medição do nível da água através de um transmissor:
- Compatível com 316LSS, líquidos não corrosivos.
- Monitorização dos níveis de água em várias aplicações, tais como esgotos, industriaise águas municipais, tanques de água, poços, rios, águas do mar, lagos, etc.
- Monitorização do nível do tanque de diesel, combustível e outros óleos.
| Parâmetros de desempenhode medição do nível da água através de um transmissor |
| Faixa de medição |
0~10m...400mH2O |
| Tipo de pressão |
Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga |
≤ 2X faixa nominal |
| Precisão @ 25oC |
± 0,25% (tipo) ± 0,5% (máximo) |
| Repetitividade |
±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese |
±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo |
± 0,15% F.S/ano (máximo) |
| Drift de temperatura zero |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Desvio de temperatura do comprimento |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura de compensação |
0-50oC (0-1m) . 0-2m); 0-70oC |
| Temperatura de funcionamento |
-20°C a 80°C |
| Temperatura de armazenamento |
-30°C a 100°C |
| Vibração |
10 g,55 Hz ~ 2 kHz |
| Choque. |
100 g |
| Material de habitação |
Alumínio fundido, l1Cr18Ni9Ti |
| Material do diafragma |
316L aço inoxidável |
| Resistência ao isolamento |
>= 100MΩ@100VDC |
| Classificação à prova de explosão |
ExiaIICT6 |
| Classificação de protecção |
IP68 |
| Selo O-Ring |
Fibras de polietileno |
| Peso |
~ 1,5 kg (sem cabo) |
| Material do cabo |
Cabos de polietileno, poliuretano, PTFE |
| Sinais de saída |
Tensão de alimentação |
Tipo de saída |
| 4 ~ 20 mA |
15 ~ 30VDC |
2/3/4 de fio |
| Protocolo de comunicação RS485 |
|
4 Fios |
1Certifique-se de que o meio de medição é compatível com os componentes do produto em contacto com ele durante a selecção.
2A densidade do meio de medição deve ser especificada.
3Para interferências eletromagnéticas ou de radiofrequência fortes, por favor forneça detalhes à nossa empresa e indique-os na ordem.
4Para assegurar o funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e assegurem que o produto e a fonte de alimentação estejam ligados à terra de forma fiável.
| Ordem Guia |
| BH93420 |
Código |
Esboço Construção |
| |
III. |
Transmissor de nível de líquido com caixa 2088 |
| |
|
Faixa de medição |
0~10m...400mH2O |
| |
|
|
Código |
Fornecimento de energia |
| |
|
|
D1 |
24VDC |
| |
|
|
|
Código |
Sinais de saída |
| |
|
|
|
S1 |
4 ~ 20mADC |
S2 |
RS485 |
| |
|
|
|
|
Código |
Conexão elétrica |
| |
|
|
|
|
B5 |
2088 com exibição |
| |
|
|
|
|
B6 |
3051A |
| |
|
|
|
|
|
Código |
Tipo de pressão |
| |
|
|
|
|
|
G |
Pressão de medição |
| |
|
|
|
|
|
A |
Pressão absoluta |
| |
|
|
|
|
|
S |
Pressão de referência selada |
| |
|
|
|
|
|
|
Código |
Materiais |
| |
|
|
|
|
|
|
01 |
304 aço inoxidável |
| |
|
|
|
|
|
|
02 |
316L aço inoxidável |
| |
|
|
|
|
|
|
|
Código |
Material do cabo |
| |
|
|
|
|
|
|
|
C1 |
PE |
| |
|
|
|
|
|
|
|
C2 |
PU |
| |
|
|
|
|
|
|
|
C3 |
PTFE |
