BH93420IB Transmissor de nível de líquido submersível
Introdução do sensor de transmissão do nível do líquido:

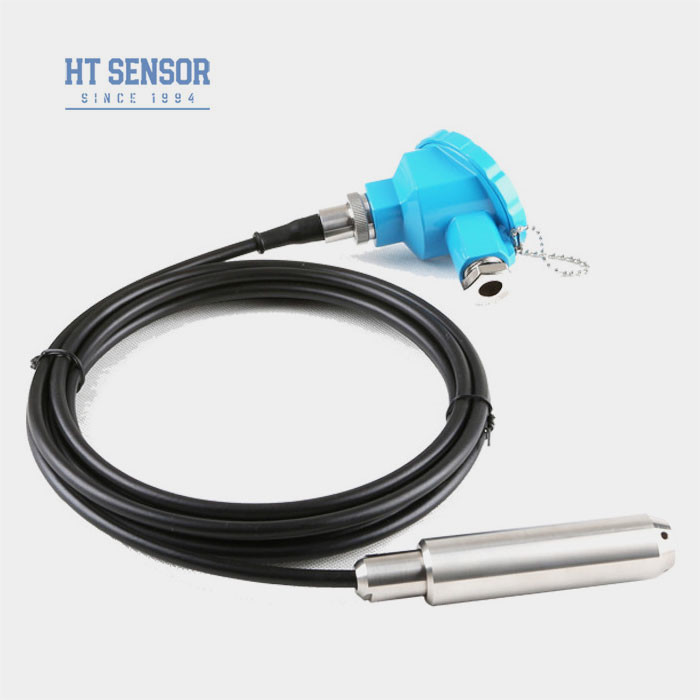

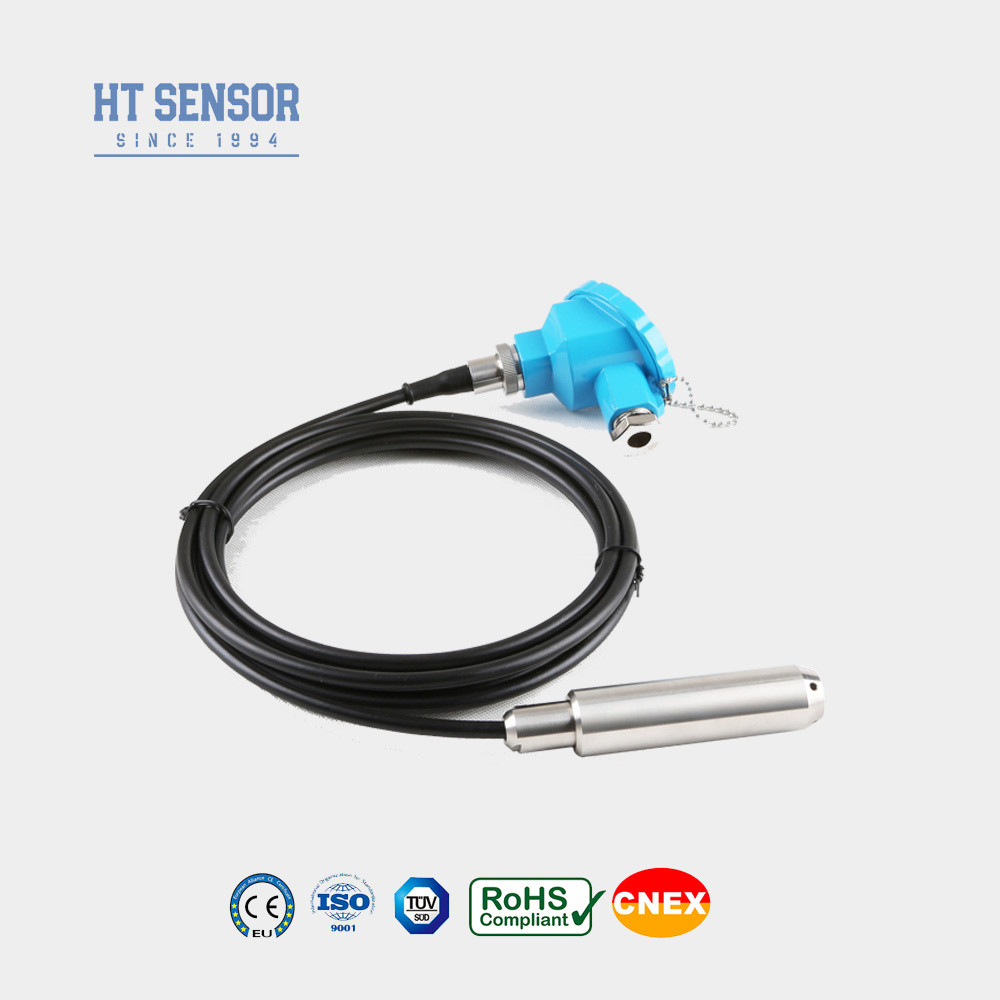

BH93420-I é um transmissor de nível de água que utiliza o sensor de pressão da série HT e o sensor cheio de óleo como elemento de medição do sinal.A parte de detecção do sensor imerso em água é completamente selada com aço inoxidávelCom uma caixa de junção como saída protetora, e fácil de usar para instalação e fixação em campo.É um transmissor de nível de líquido de entrada de pressão estática (medidor de nível de líquido) adequado para petroquímica, metalurgia, energia, farmacêutica, abastecimento de água e drenagem, proteção do ambiente e outros sistemas e indústrias de medição do nível de líquido em vários meios.
Características do produtode sensores de nível de líquido:
1. Casca completa de aço inoxidável, adequada para vários ambientes de ensaio
2Medição de sonda de imersão, fácil instalação
3Opções de sinal de saída diversas
4Marcação à prova de explosão: ExiaIICT6
5Alta taxa de protecção: IP68
6Cabos de PE ou PU
Aplicaçõesde sensores de nível de líquido:
1Compatível com 316LSS, líquidos não corrosivos
2Monitoramento dos níveis de água em várias aplicações, tais como esgotos, água industrial e municipal, tanques de água, poços, rios, água do mar, lagos, etc.
3. Medição dos níveis de combustível nos tanques de diesel e combustível
| Parâmetros de desempenhode sensores de nível de líquido |
| Faixa de medição |
0~10m... 400m |
| Tipo de pressão |
Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga |
≤ 2X faixa nominal |
| Precisão @ 25oC |
± 0,25% (tipo) ± 0,5% (máximo) |
| Repetitividade |
±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese |
±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo |
± 0,2% F.S/ano (máximo) |
| Drift de temperatura zero |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Desvio de temperatura do comprimento |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura de compensação |
0-50oC (0-1m. 0-2m) ); 0-70oC |
| Temperatura de funcionamento |
-20°C a 80°C |
| Temperatura de armazenamento |
-30°C a 100°C |
| Vibração |
10 g,55 Hz ~ 2 kHz |
| Material de habitação |
1Cr18Ni9Ti |
| Material do diafragma |
316L aço inoxidável |
| Resistência ao isolamento |
>= 100MΩ@100VDC |
| Classificação à prova de explosão |
ExiaIICT6 |
| Classificação de protecção |
IP67, IP68 |
| Selo O-Ring |
Fibras de polietileno |
| Peso |
~ 0,3 kg (sem cabo) |
| Material do cabo |
Polietileno, poliuretano |
| Sinais de saída |
Tensão de alimentação |
Tipo de saída |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 de fio |
| 0~10/20mA |
3 Fios |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5~4.5V |
5VDC |
| Protocolo de comunicação RS485 |
1Certifique-se de que o meio de medição é compatível com os componentes do produto em contacto com ele durante a selecção.
2A densidade do meio de medição deve ser especificada.
3Para interferências eletromagnéticas ou de radiofrequência fortes, por favor forneça detalhes à nossa empresa e indique-os na ordem.
4Para assegurar o funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
| Ordem Guia |
| BH93420 |
Código |
Esboço Construção |
| |
Eu... |
Transmissor de pressão |
| |
Faixa de medição |
0~10m... 400m |
| |
Código |
Fornecimento de energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Outros |
| |
Código |
Sinais de saída |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
S8 |
RS485 |
| |
Código |
Tipo de pressão |
| G |
Pressão de medição |
| A |
Pressão absoluta |
| S |
Pressão de referência selada |
| |
Código |
Materiais |
| 01 |
304 aço inoxidável |
| 02 |
316L aço inoxidável |
| |
Código |
Material do cabo |
| C1 |
PE |
| C2 |
PU |
Perguntas e respostas
P1: É uma empresa de fabricação?
A1:Somos fabricantes com mais de 29 anos de experiência.
Q2:Produto personalizado
A2: Fornecemos serviços de OEM e Custom-Design.
Q3:Garantia de qualidade
A3: Os nossos produtos têm uma garantia limitada de 12 a 18 meses a partir da data de envio ao comprador original. A Hengtong substituirá ou reparará os produtos defeituosos gratuitamente.Esta garantia não se aplica a quaisquer unidades foram modificadas- Abusado, negligenciado.
Q4:Envio e embalagem
A4:Os produtos são geralmente enviados por expressos internacionais, incluindo UPS,FedEx,DHL e INT para frete pré-pago,também pode usar sua conta de envio para recolher,embalagem de exportação padrão,Incluindo a certificação de inspecção.
Q5:Contacte-nos
A5:Temos uma equipe de vendas ativa e experiente para atendê-lo em questão técnica e questão de negócios. Apenas deixe-nos uma mensagem ou clique no Serviço Online.
