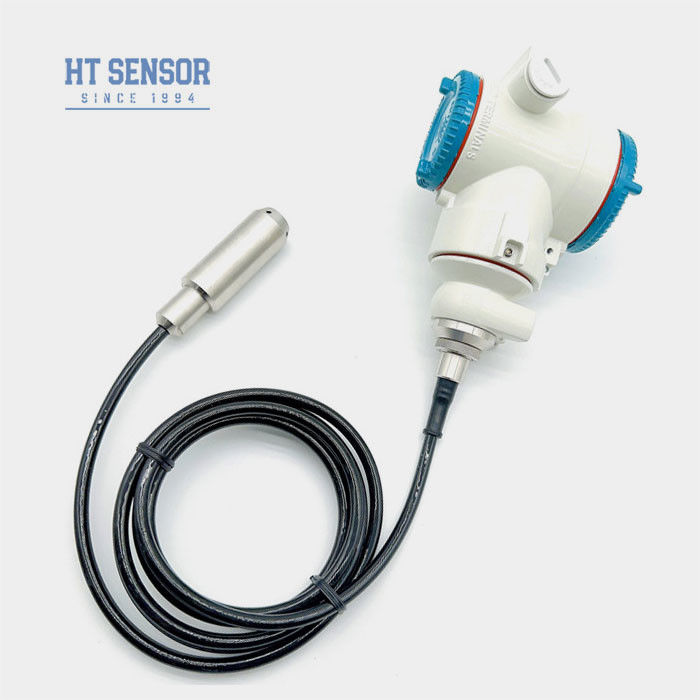

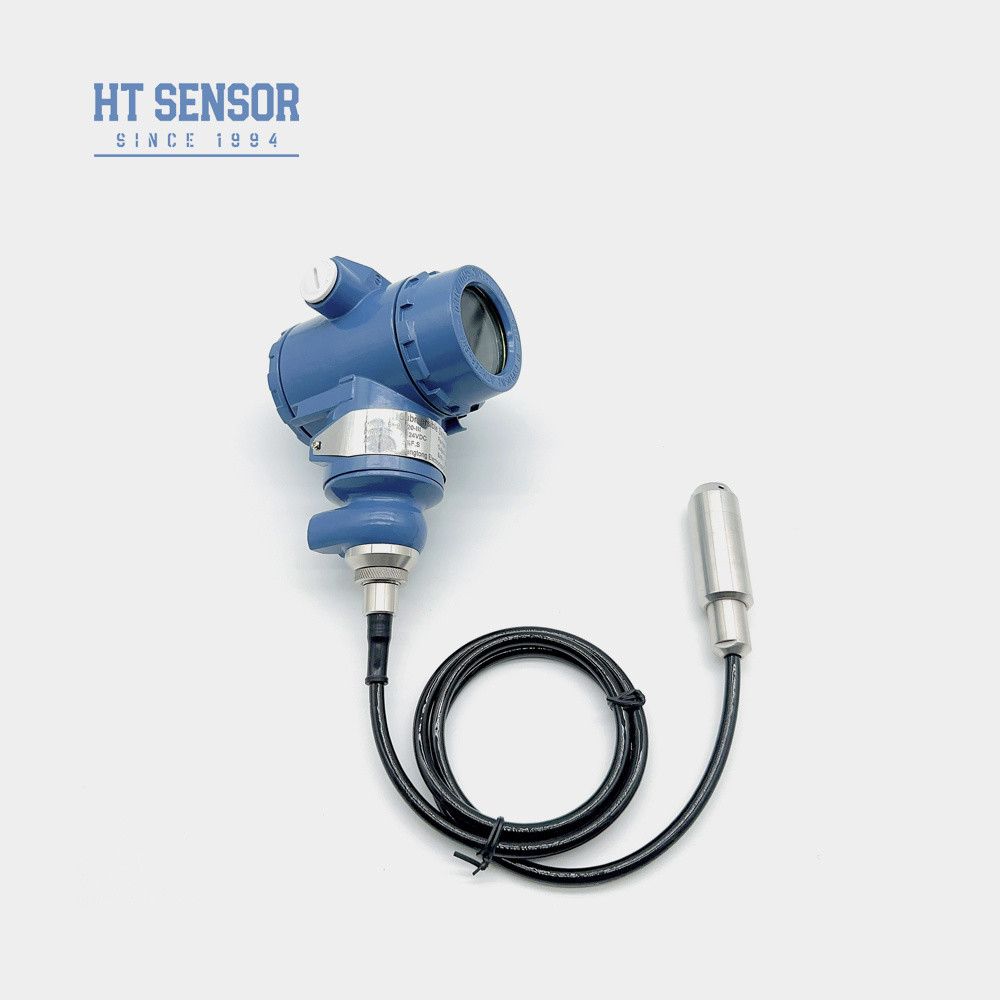

BH93420III.WAter nívelTRemetente
Introdução do transmissor de nível de água:
BH93420-IIIO transmissor de nível de água piezoresistivo adota o princípio do sensor piezoresistivo para determinar a altura do nível do líquido medindo o efeito de pressão do meio no sensor.Quando a altura do líquido aumenta, a pressão do meio sobre o sensor aumenta, o que resulta numa alteração do valor da resistência do sensor.O transmissor de nível de líquido piezorresistivo converte-o em uma saída de sinal elétrico relacionada com a altura do nível de líquido, medindo a mudança no valor de resistência do sensorO transmissor pode calcular com precisão a altura do nível do líquido de acordo com a relação linear entre pressão e resistência.
Características do produto:
- Projeto de tipo dividido, que facilita a fiação e calibração no local
- Display LED
- Classificação à prova de explosão: ExiaIICT6
- Alta protecção: IP68
- Cabos: PE, PU.PTFE
Aplicações:
1. são amplamente utilizadas no controlo e controlo do nível dos tanques de armazenagem, dos armários dos tanques, dos condutores e de outros recipientes.
2Pode ser utilizado em sistemas de armazenamento e transporte de líquidos em indústrias petrolíferas, químicas, farmacêuticas e outras para garantir que o nível do líquido esteja dentro de uma faixa segura.
3O transmissor de nível de líquido de piezoresistência pode ser usado em equipamentos de tratamento de água para monitorar o nível de líquido de tanques de água, piscinas, etc., para obter controle automático.
4É adequado para a conservação, enchimento e outros processos na indústria de transformação de alimentos para garantir que o nível líquido do produto atenda à norma.
5O transmissor de nível piezoresistivo pode ser utilizado para monitorização ambiental, como o monitorização do nível de rios, lagos e outros corpos de água.
6Pode ser utilizado em navios e engenharia offshore para monitorizar o nível de líquido dos tanques de combustível dos navios, cabines, etc.
|
Parâmetros de desempenho:
|
| Faixa de medição |
0~10m...400mH2O |
| Tipo de pressão |
Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga |
≤ 2X faixa nominal |
| Precisão @ 25oC |
± 0,25% (tipo) ± 0,5% (máximo) |
| Repetitividade |
±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese |
±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo |
± 0,15% F.S/ano (máximo) |
| Drift de temperatura zero |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Desvio de temperatura do comprimento |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura de compensação |
0-50oC (0-1m) . 0-2m); 0-70oC |
| Temperatura de funcionamento |
-20°C a 80°C |
| Temperatura de armazenamento |
-30°C a 100°C |
| Vibração |
10 g,55 Hz ~ 2 kHz |
| Choque. |
100 g |
| Material de habitação |
Alumínio fundido, l1Cr18Ni9Ti |
| Material do diafragma |
316L aço inoxidável |
| Resistência ao isolamento |
>= 100MΩ@100VDC |
| Classificação à prova de explosão |
ExiaIICT6 |
| Classificação de protecção |
IP68 |
| Selo O-Ring |
Fibras de polietileno |
| Peso |
~ 1,5 kg (sem cabo) |
| Material do cabo |
Cabos de polietileno, poliuretano, PTFE |
| Sinais de saída |
Tensão de alimentação |
Tipo de saída |
| 4 ~ 20 mA |
15 ~ 30VDC |
2/3/4 de fio |
| Protocolo de comunicação RS485 |
|
4 Fios |
1Certifique-se de que o meio de medição é compatível com os componentes do produto em contacto com ele durante a selecção.
2A densidade do meio de medição deve ser especificada.
3Para interferências eletromagnéticas ou de radiofrequência fortes, por favor forneça detalhes à nossa empresa e indique-os na ordem.
4Para assegurar o funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
| Ordem Guia: |
| BH93420 |
Código |
Esboço Construção |
| |
III. |
Transmissor de nível de líquido com caixa 2088 |
| |
|
Faixa de medição |
0~10m... 400m |
| |
|
|
Código |
Fornecimento de energia |
| |
|
|
D1 |
24VDC |
| |
|
|
|
Código |
Sinais de saída |
| |
|
|
|
S1 |
4 ~ 20mADC |
S2 |
RS485 |
| |
|
|
|
|
Código |
Conexão elétrica |
| |
|
|
|
|
B5 |
2088 com exibição |
| |
|
|
|
|
B6 |
3051A |
| |
|
|
|
|
|
Código |
Tipo de pressão |
| |
|
|
|
|
|
G |
Pressão de medição |
| |
|
|
|
|
|
A |
Pressão absoluta |
| |
|
|
|
|
|
S |
Pressão de referência selada |
| |
|
|
|
|
|
|
Código |
Materiais |
| |
|
|
|
|
|
|
01 |
304 aço inoxidável |
| |
|
|
|
|
|
|
02 |
316L aço inoxidável |
| |
|
|
|
|
|
|
|
Código |
Material do cabo |
| |
|
|
|
|
|
|
|
C1 |
PE |
| |
|
|
|
|
|
|
|
C2 |
PU |
| |
|
|
|
|
|
|
|
C3 |
PTFE |
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviço OEM e ODM
3Q: Qual é a sua capacidade de produção?
A: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
