BHZ93420-III Sereies Sensor de Nível de Líquido 316L Transmissor de Pressão
Product Details
| Modelo N.O.: | BHZ93420-III | Projeto: | Accept personalizada |
|---|---|---|---|
| Cabos: | PE, PU, PTFE | Precisão: | 00,25%,00,3%, 0,5% |
| Material do diafragma: | Aço inoxidável 316L | Peso líquido: | 1.6KG |
| Pacote de transporte: | Cartão | Marca comercial: | Sensor HT |
| Origem: | Shaan Xi | Código do SH: | 90261000 |
| Habilidade da fonte: | 500-1000 | Tipo: | Tipo de silicone piezoresistivo |
| Projeto da estrutura: | Tipo de entrada | Tipo de exibição: | LED |
| Grau de precisão: | 0.1%,00,25% | Classificação IP: | IP68 |
| Destacar |
Sensor de nível de líquido BHZ93420-III Sereies,Sensor de nível de líquido 316L,316L Transmissor de pressão Acordo Hart |
||
Product Description

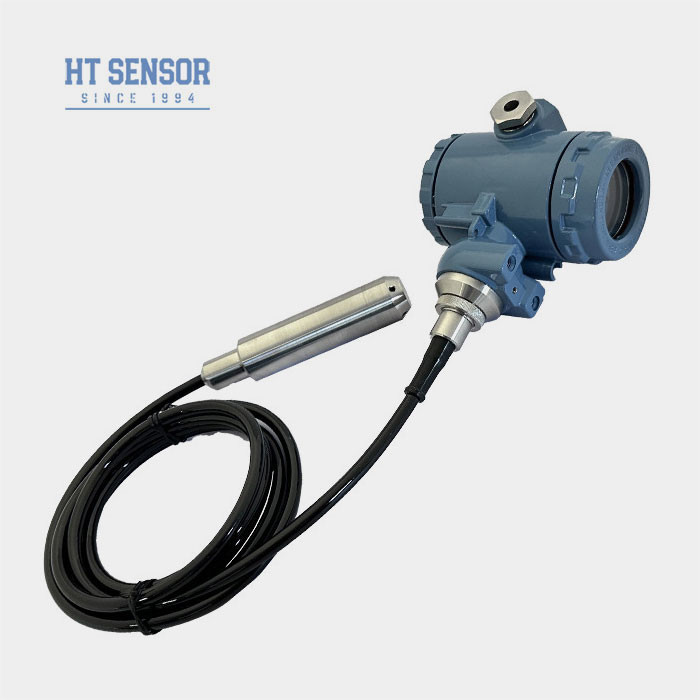

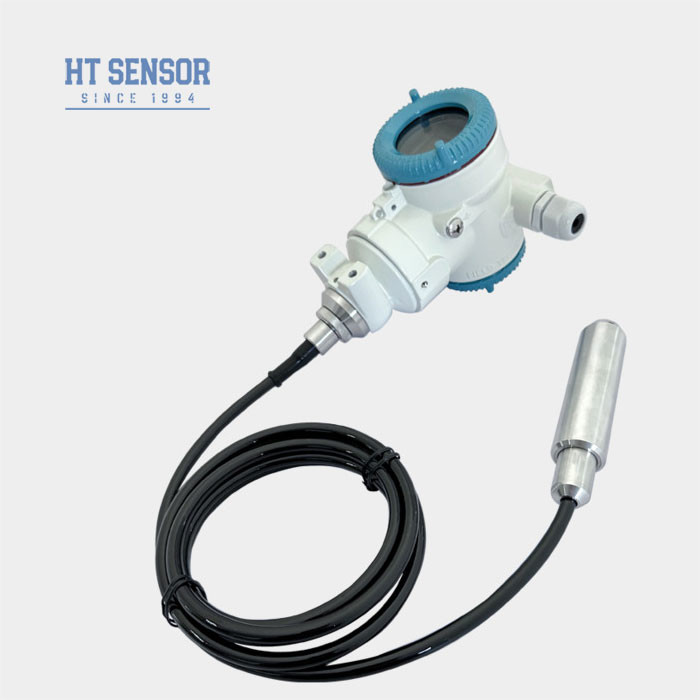

HT BHZ93420-III SÉRIAS TRANSMITOR DE NIVEL LÍQUIDO COM ACORDÃO DE CALÇÃO
BHZ93420III.Llíquido nívelTRemetente
Introdução:
BHZ93420-III transmissor de nível de líquido inteligente de tipo de inserção é equipado com um O sensor de pressão de silício piezoresistivo como elemento de medição do sinal mede a pressão estática, que é directamente proporcional ao nível do líquido.O transmissor utiliza o protocolo de comunicação HART para alcançar a transmissão de sinal digital e comunicação bidirecional.
O transmissor de nível de líquido de entrada do ecrã LED/LCD deve ser revestido com funções que incluam o valor do nível de líquido, o estado de alarme, o estado de funcionamento, a comutação da unidade e os parâmetros de configuração,para que os usuários possam entender e operar intuitivamente o transmissor de nível de líquido
Características do produto:
- Output de protocolo de comunicação HART, com capacidade de exibição
- Alta precisão e excelente estabilidade
- Classificação à prova de explosão: ExiaIICT6
- Nível de proteção elevado, IP68
- Disponíveis cabos PE, PTFT, PU
- Multiplas estruturas disponíveis, atendendo às várias necessidades dos clientes no local
- Compatível com 316LSS, líquidos não corrosivos
- Monitorização dos níveis de água em várias aplicações, tais como esgoto, água industrial e municipal, tanques de água, poços, rios, água do mar, lagos, etc.
- Monitorização do nível do tanque de diesel, combustível e outros óleos
Parâmetros de desempenho:
| Faixa de medição | 10m... 400mH2O |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 2X faixa nominal |
| Precisão @ 25°C | ± 0,1% (tipo) ± 0,2% (máximo) |
| Repetitividade | ±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese | ±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo | ± 0,15% F.S/ano (máximo) |
| Drift de temperatura zero | ± 0,01%FS/°C ((> 100KPa), ± 0,02%FS/°C (≤ 100Kpa) |
| Desvio de temperatura do comprimento | ± 0,01%FS/°C ((> 100KPa), ± 0,02%FS/°C (≤ 100Kpa) |
| Temperatura de compensação | 0-50°C (0-1m. 0-2m); 0-70°C |
| Temperatura de funcionamento | -20 a 80 °C |
| Temperatura de armazenamento | -30 a 100 °C |
| Vibração | 10g,55Hz 2kHz |
| Choque. | 100 g |
| Material de habitação | Alumínio fundido, aço inoxidável 1Cr18Ni9Ti |
| Material do diafragma | 316L aço inoxidável |
| Resistência ao isolamento | ¥100MΩ@100VDC |
| Classificação à prova de explosão | ExiaIICT6 |
| Classificação de protecção | IP68 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~1,6 kg (sem cabo) |
| Material do cabo | Cabos de polietileno, poliuretano, PTFE |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ¢ 20mA com Hart | 15 ̊30VDC | 2 fios |
| Esboço Construção | |

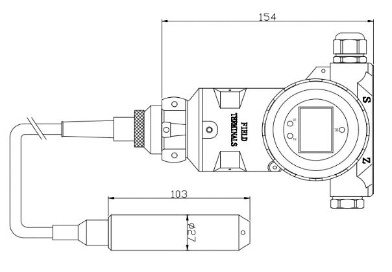

| 2088 |
|

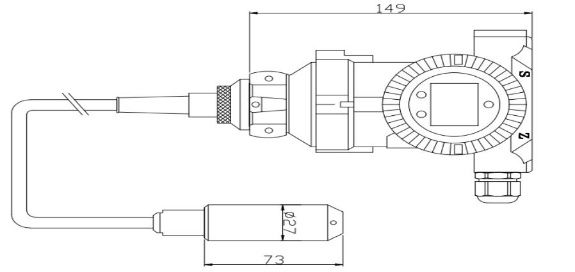

| 3051A | |

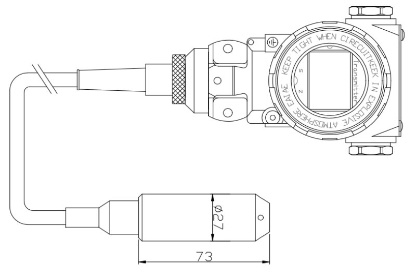

| 3051 | |
| Conexão elétrica | ||||
|
4-20mA - O que é isto? |
1 | V+ | Vermelho |
| 2 | V- | Amarelo | ||
| 3 | NC | |||
| 4 | NC | |||
|
4-20mA - O que é isto? |
1 | V+ | Vermelho |
| 2 | V- | Amarelo | ||
| 3 | NC | |||
| 4 | NC | |||
|
4-20mA - O que é isto? |
1 | V+ | Vermelho |
| 2 | V- | Amarelo | ||
| 3 | GND | |||
| 4 | NC | |||

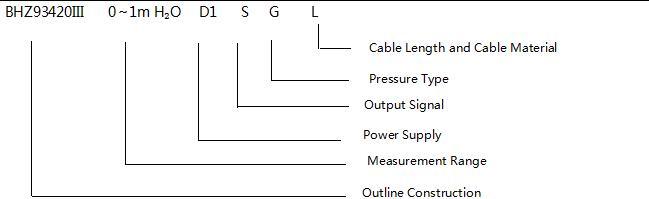

| Exemplos de seleção |
Dicas de encomenda:
1Certifique-se de que o meio de medição é compatível com os componentes do produto em contacto com ele durante a selecção.
2A densidade do meio de medição deve ser especificada.
3Para interferências eletromagnéticas ou de radiofrequência fortes, por favor forneça detalhes à nossa empresa e indique-os na ordem.
4Para assegurar o funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
GuiaOrdem:
| BHZ93420 | Código | Esboço Construção | ||||||||
| III. | Transmissor inteligente do nível do líquido | |||||||||
| Faixa de medição | 0~10m... 400m | |||||||||
| Código | Fornecimento de energia | |||||||||
| D1 | 24VDC | |||||||||
| Código | Sinais de saída | |||||||||
| S1 | 4 ~ 20mADC | S2 | 4 ~ 20mADCcomHarte | |||||||
| Código | Conexão elétrica | |||||||||
| B4 | 2088 com exibição | |||||||||
| B5 | 3051 | |||||||||
| B6 | 3051A | |||||||||
| Código | Tipo de pressão | |||||||||
| G | Pressão de medição | |||||||||
| A | Pressão absoluta | |||||||||
| S | Pressão de referência selada | |||||||||
| Código | Material do cabo | |||||||||
| C1 | PE | |||||||||
| C2 | PU | |||||||||
| C3 | PTFE | |||||||||
