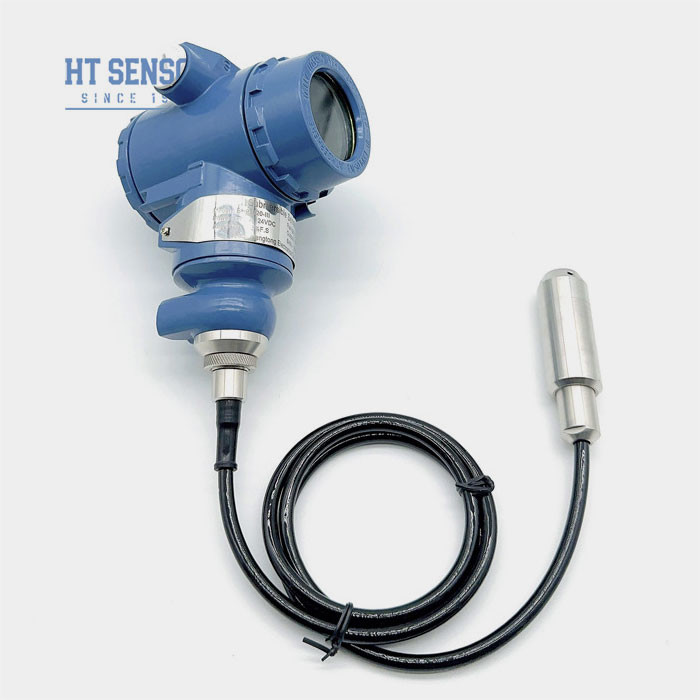

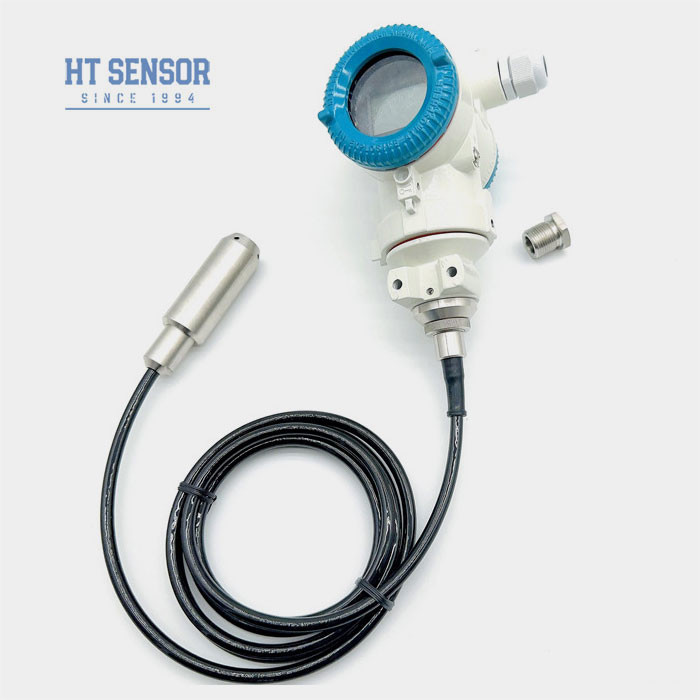

BH93420III.WAter nívelTRemetente
Introdução do sensor de nível de água:
O transmissor de nível de água BH93420-III está equipado com umPiezoresistente Sensor de pressão de silício difuso como elemento de medição do sinal.Ele mede a pressão estática, que está diretamente relacionada com o nível da água, eConverte-o numa saída de sinal padrão utilizando circuitos de amplificação.estabelecendo uma relação linear entre o sinal de saída e o nível do líquido,assegura uma medição precisa e precisa do nível da água.
Características do produto:
1Utiliza um sensor de silício difuso de alta precisão para medir com precisão o nível ou a pressão do líquido.
2Tem um desempenho estável e uma longa vida útil, tornando-o adequado para condições ambientais adversas.
3Possui um intervalo de medição de alta precisão e um intervalo de medição ajustável para satisfazer diferentes requisitos de aplicação.
4O dispositivo utiliza tecnologia avançada de processamento de sinais digitais para obter uma saída de medição de alta precisão.
5O transmissor de nível de líquido de imersão de silício difuso tem uma excelente capacidade anti-interferência, permitindo-lhe funcionar adequadamente em ambientes industriais complexos.
6.O transmissor de nível de líquido suporta uma variedade de interfaces de comunicação, permitindo a interação de dados com outros dispositivos
Aplicações:
1Compatível com 316LSS, líquidos não corrosivos
2Monitoramento dos níveis de água em várias aplicações, tais como esgotos, água industrial e municipal, tanques de água, poços, rios, água do mar, lagos, etc.
3- Monitorização do nível do tanque de diesel, combustível e outros óleos
Parâmetros de desempenho:
| Faixa de medição |
0~10m...400mH2O |
| Tipo de pressão |
Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga |
≤ 2X faixa nominal |
| Precisão @ 25oC |
± 0,25% (tipo) ± 0,5% (máximo) |
| Repetitividade |
±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese |
±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo |
± 0,15% F.S/ano (máximo) |
| Drift de temperatura zero |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Desvio de temperatura do comprimento |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura de compensação |
0-50oC (0-1m) . 0-2m); 0-70oC |
| Temperatura de funcionamento |
-20°C a 80°C |
| Temperatura de armazenamento |
-30°C a 100°C |
| Vibração |
10 g,55 Hz ~ 2 kHz |
| Choque. |
100 g |
| Material de habitação |
Alumínio fundido, l1Cr18Ni9Ti |
| Material do diafragma |
316L aço inoxidável |
| Resistência ao isolamento |
>= 100MΩ@100VDC |
| Classificação à prova de explosão |
ExiaIICT6 |
| Classificação de protecção |
IP68 |
| Selo O-Ring |
Fibras de polietileno |
| Peso |
~ 1,5 kg (sem cabo) |
| Material do cabo |
Cabos de polietileno, poliuretano, PTFE |
| Sinais de saída |
Tensão de alimentação |
Tipo de saída |
| 4 ~ 20 mA |
15 ~ 30VDC |
2/3/4 de fio |
| Protocolo de comunicação RS485 |
|
4 Fios |

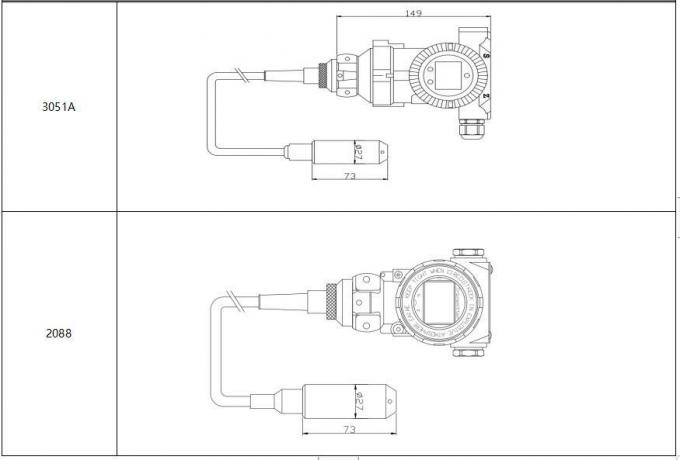

Esboço Construção:

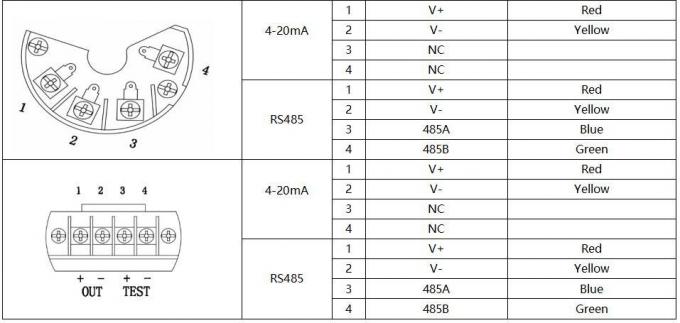

Conexão elétrica:

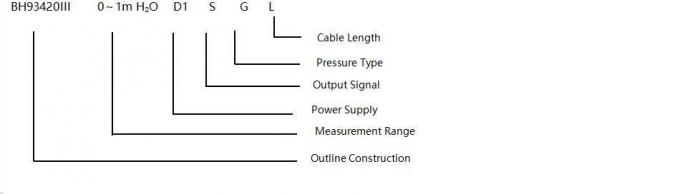

Exemplos de selecção:
Dicas de encomenda:
1Certifique-se de que o meio de medição é compatível com os componentes do produto em contacto com ele durante a selecção.
2A densidade do meio de medição deve ser especificada.
3Para interferências eletromagnéticas ou de radiofrequência fortes, por favor forneça detalhes à nossa empresa e indique-os na ordem.
4Para assegurar o funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
Ordem Guia:
| BH93420 |
Código |
Esboço Construção |
| |
III. |
Transmissor de nível de líquido com caixa 2088 |
| |
|
Faixa de medição |
0~10m... 400m |
| |
|
|
Código |
Fornecimento de energia |
| |
|
|
D1 |
24VDC |
| |
|
|
|
Código |
Sinais de saída |
| |
|
|
|
S1 |
4 ~ 20mADC |
S2 |
RS485 |
| |
|
|
|
|
Código |
Conexão elétrica |
| |
|
|
|
|
B5 |
2088 com exibição |
| |
|
|
|
|
B6 |
3051A |
| |
|
|
|
|
|
Código |
Tipo de pressão |
| |
|
|
|
|
|
G |
Pressão de medição |
| |
|
|
|
|
|
A |
Pressão absoluta |
| |
|
|
|
|
|
S |
Pressão de referência selada |
| |
|
|
|
|
|
|
Código |
Materiais |
| |
|
|
|
|
|
|
01 |
304 aço inoxidável |
| |
|
|
|
|
|
|
02 |
316L aço inoxidável |
| |
|
|
|
|
|
|
|
Código |
Material do cabo |
| |
|
|
|
|
|
|
|
C1 |
PE |
| |
|
|
|
|
|
|
|
C2 |
PU |
| |
|
|
|
|
|
|
|
C3 |
PTFE |
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviço OEM e ODM
3Q: Qual é a sua capacidade de produção?
A: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
