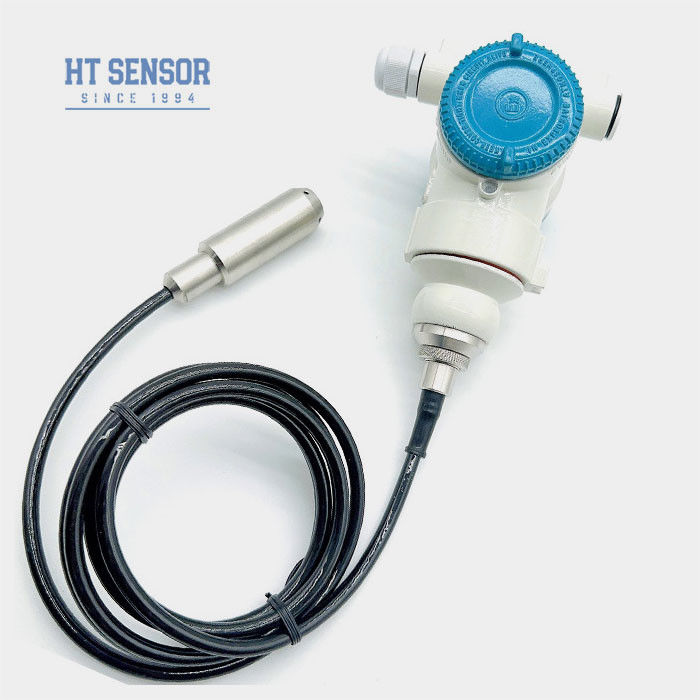

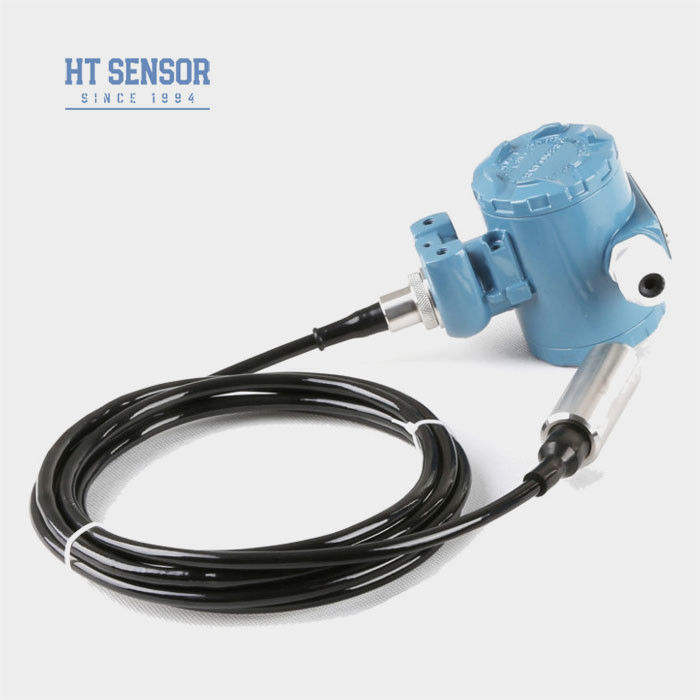

BH93420-III Sensor analógico de nível de água Transmissor de nível de líquido piezorresistivo com ecrã
Product Details
| Modelo N.O.: | BH93420-III | Classificação IP: | IP68 |
|---|---|---|---|
| Projeto: | Accept personalizada | Cabos: | PE, PU, PTFE |
| Precisão: | 00,25%, 0,5% | Material do diafragma: | Aço inoxidável 316L |
| Peso líquido: | 00,3 kg | Marca comercial: | Sensor HT |
| Código do SH: | 90261000 | Exibição: | LED ou LCD |
| Tipo de sinal de saída: | Tipo Analógico | Tipo de sonda: | Tipo de sonda |
| Destacar |
BH93420-III Sensor analógico do nível de água,Sensor analógico de nível de água,Transmissor de nível de líquido piezorresistivo com ecrã |
||
Product Description
BH93420-III Transmissor de nível de água de silício difuso, altamente acrítico e resistente a picadas
BH93420III.WAter nívelTRemetente
Introdução do transmissor de nível de água:
O transmissor de nível de água BH93420-III está equipado com umPiezoresistente Sensor de pressão de silício difuso como elemento de medição do sinal.Ele mede a pressão estática, que está diretamente relacionada com o nível da água, eConverte-o numa saída de sinal padrão utilizando circuitos de amplificação.estabelecendo uma relação linear entre o sinal de saída e o nível do líquido,assegura uma medição precisa e precisa do nível da água.
O transmissor de nível de água BH93420-III é concebido com um ecrã LCD ou LED para exibir a pressão ou a altura dos meios de medição.
Características do produto:
- Projeto de tipo dividido, que facilita a fiação e calibração no local
- Display LED ou LCD
- Classificação à prova de explosão: ExiaIICT6
- Protecção de polaridade invertida e proteção de limitação de corrente
- Cabos PUR, NBR, PE ou PTFE para opções
- Compatível com 316LSS, líquidos não corrosivos
- Monitorização dos níveis de água em várias aplicações, tais como esgotos, industriaise água municipal, tanques de água, poços, rios, águas do mar, lagos, etc.
- Monitorização do nível do tanque de diesel, combustível e outros óleos
Parâmetros de desempenho:
| Faixa de medição | 0~10m...400mH2O |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 2X faixa nominal |
| Precisão @ 25oC | ± 0,25% (tipo) ± 0,5% (máximo) |
| Repetitividade | ±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese | ±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo | ± 0,15% F.S/ano (máximo) |
| Drift de temperatura zero | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Desvio de temperatura do comprimento | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura de compensação | 0-50oC (0-1m) . 0-2m); 0-70oC |
| Temperatura de funcionamento | -20°C a 80°C |
| Temperatura de armazenamento | -30°C a 100°C |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Choque. | 100 g |
| Material de habitação | Alumínio fundido, l1Cr18Ni9Ti |
| Material do diafragma | 316L aço inoxidável |
| Resistência ao isolamento | >= 100MΩ@100VDC |
| Classificação à prova de explosão | ExiaIICT6 |
| Classificação de protecção | IP68 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 1,5 kg (sem cabo) |
| Material do cabo | Cabos de polietileno, poliuretano, PTFE |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 15 ~ 30VDC | 2/3/4 de fio |
| Protocolo de comunicação RS485 | 4 Fios |

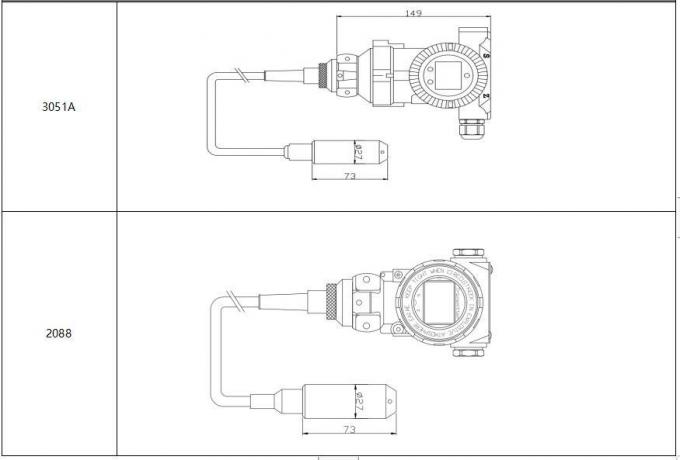

Esboço Construção:
|

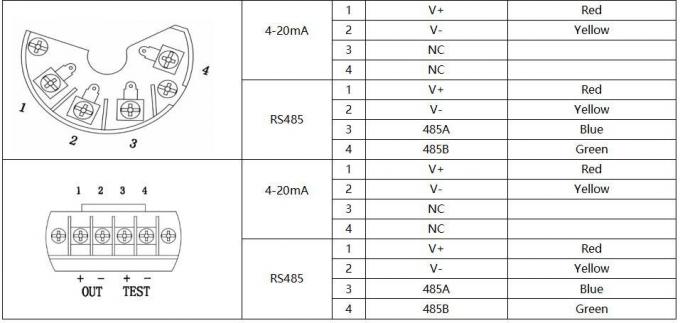

Conexão elétrica: |
|

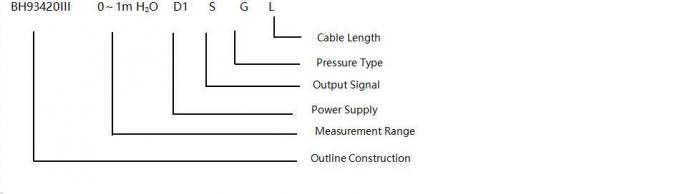

Exemplos de selecção: |
|
Dicas de encomenda:
|
2A densidade do meio de medição deve ser especificada.
3Para interferências eletromagnéticas ou de radiofrequência fortes, por favor forneça detalhes à nossa empresa e indique-os na ordem.
4Para assegurar o funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
| Ordem Guia: | ||||||||||
| BH93420 | Código | Esboço Construção | ||||||||
| III. | Transmissor de nível de líquido com caixa 2088 | |||||||||
| Faixa de medição | 0~10m... 400m | |||||||||
| Código | Fornecimento de energia | |||||||||
| D1 | 24VDC | |||||||||
| Código | Sinais de saída | |||||||||
| S1 | 4 ~ 20mADC | S2 | RS485 | |||||||
| Código | Conexão elétrica | |||||||||
| B5 | 2088 com exibição | |||||||||
| B6 | 3051A | |||||||||
| Código | Tipo de pressão | |||||||||
| G | Pressão de medição | |||||||||
| A | Pressão absoluta | |||||||||
| S | Pressão de referência selada | |||||||||
| Código | Materiais | |||||||||
| 01 | 304 aço inoxidável | |||||||||
| 02 | 316L aço inoxidável | |||||||||
| Código | Material do cabo | |||||||||
| C1 | PE | |||||||||
| C2 | PU | |||||||||
| C3 | PTFE | |||||||||
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviço OEM e ODM
3Q: Qual é a sua capacidade de produção?
A: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
