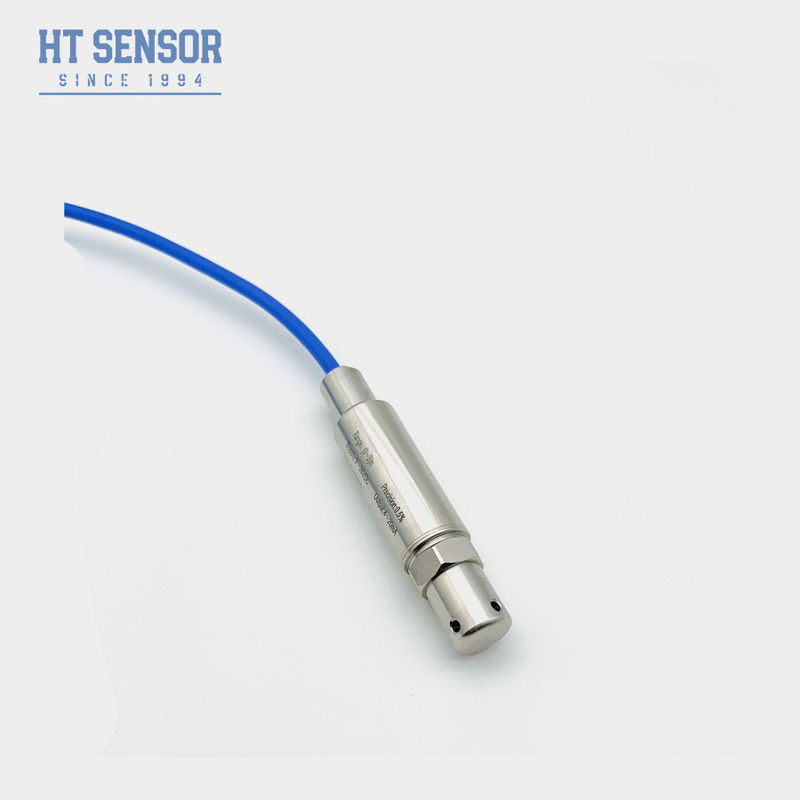

IP68 Sensor de pressão de água Sensor de pressão 4-20ma Sensor para medir o nível da água
Product Details
| Modelo N.O.: | BH93420-II | Formulário de saída: | 4-20mA ou RS485 |
|---|---|---|---|
| Classificação IP: | IP68 | personalizado: | Não-personalizado |
| Precisão: | 00,25%,00,3%, 0,5% | Material do diafragma: | 316L aço inoxidável |
| Peso líquido: | 0.6kg | Pacote de transporte: | Cartão |
| Origem: | Shaan Xi | Código do SH: | 90261000 |
| Habilidade da fonte: | 1000-3000 | Tipo de instalação: | Tipo submersível |
| Tipo de sinal de saída: | 4-20mA ou RS485 | Processo de produção: | Sensor de silício difuso |
| Tipo de sonda: | Tipo de sonda | Personalização: | Disponível |
| Destacar |
BH93420-II Sensor de pressão de água com transdutor,Sensor de transdutor de pressão de água 4-20ma,Sensor de pressão de 4-20ma para medir o nível da água |
||
Product Description

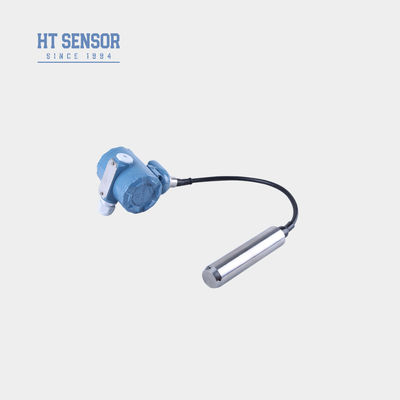

BH93420-II Transmissor de nível de água de saída analógica 4-20MA
BH93420II - AçõesWAter nívelTRemetente
Introdução do indicador de nível de água:
O transmissor de nível de água BH93420-IIé um equipamento avançado de medição de nível que utiliza um sensor de silício difuso de alta precisão para medir com precisão a altura ou a pressão do líquidoutiliza um sistema de difusão de alta precisãoO sensor de pressão piezorresistivo de silício como elemento de medição do sinal.sinal de milivolt obtido a partir da medição da pressão estática, que é directamenteproporcional à altura do líquido, é convertida numa saída de sinal padrãoatravés de circuitos de amplificação.O sinal de saída e a altura do líquido, permite uma medição precisa donível do líquido.
Características do produto do transmissor de nível de água:
1.Construção de tipo dividido, facilitando a fiação e calibração no local
2Display LED ou LCD
3.Classificação à prova de explosão ExiaIICT6
4. Alta protecção: IP68
5.PE, PU. PTFT
Aplicações do transmissor de nível de água:
1.Compatível com 316LSS, líquidos não corrosivos
2.Monitoramento dos níveis de água em várias aplicações, tais como esgotos, água industrial e municipal, tanques de água, poços, rios, águas do mar, lagos, etc.
3.Medidas dos níveis de combustível nos tanques de diesel e de combustível
4É mesmo.amplamente utilizado em química, petróleo, energia, tratamento de água e outros campos, fornecendo uma solução de medição confiável do nível do líquido para a produção industrial
| Parâmetros de desempenho | |
| Faixa de medição | 0~10m...400mH2O |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 2 X do intervalo nominal |
| Precisão @ 25oC | ± 0,5% (tipo) ± 0,1% (máximo) |
| Repetitividade | ±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese | ±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo | ± 0,15% F.S/ano (máximo) |
| Desvio da temperatura do ponto zero | ±1,5% F.S. (tipo) ±2% F.S. (máximo) |
| Desvio de temperatura em escala completa | ±1,5% F.S (tipo) ± 2% F.S. (máximo) |
| Temperatura de compensação | 0-50oC (0-1m,0-2m); 0-70oC |
| Temperatura de funcionamento | -20°C a 80°C |
| Temperatura de armazenamento | -30°C a 100°C |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | Alumínio fundido, 1Cr18Ni9Ti |
| Material do diafragma | 316L aço inoxidável |
| Resistência ao isolamento | >= 100MΩ@100VDC |
| Classificação à prova de explosão | Intrinsecamente seguro |
| Classificação de protecção | IP68 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 1,1 kg (sem cabo) |
| Material do cabo | Cabos de polietileno, poliuretano, PTFE |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 15 ~ 30VDC | 2/3/4 de fio |
| Protocolo de comunicação RS485 | 4 Fios |
|
Dicas de encomenda: |
1. certifique-se de que o meio de medição é compatível com as partes de contacto do produto.
2A densidade do meio de medição deve ser especificada.
3Para requisitos especiais tais como vibrações fortes, força de impacto instantânea, interferências eletromagnéticas fortes ou interferências de radiofrequência,Por favor, informe a nossa empresa e especifique na ordem.
4Para assegurar o funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
5Quando equipado com uma cabeça de exibição LED ou LCD, a tensão de alimentação do transmissor não deve ser inferior a 15 VDC.
6.A posição de instalação deve ser razoável, evitar interferências e danos externos e facilitar a manutenção e a limpeza.
7O equipamento deve ser verificado e calibrado antes da sua instalação para garantir o seu bom funcionamento.
Ordem Guia:
| BH93420 | Código | Esboço Construção | ||||||||
| II/III | Transmissor de nível de líquido com caixa 2088 | |||||||||
| Faixa de medição | 0~10m... 400m | |||||||||
| Código | Fornecimento de energia | |||||||||
| D1 | 24VDC | |||||||||
| Código | Sinais de saída | |||||||||
| S1 | 4 ~ 20mADC | S2 | RS485 | |||||||
| Código | Conexão elétrica | |||||||||
| B4 | 2088 habitação industrial | |||||||||
| B5 | 2088 com exibição | |||||||||
| Código | Tipo de pressão | |||||||||
| G | Pressão de medição | |||||||||
| A | Pressão absoluta | |||||||||
| S | Pressão de referência selada | |||||||||
| Código | Materiais | |||||||||
| 01 | 304 aço inoxidável | |||||||||
| 02 | 316L aço inoxidável | |||||||||
| Código | Material do cabo | |||||||||
| C1 | PE | |||||||||
| C2 | PU | |||||||||
| C3 | PTFT | |||||||||
