Transmissor de pressão de óleo de silício líquido de gás BP170 4 20mA
Product Details
| Modelo N.O.: | BP170 | Avaliação da proteção: | IP65 |
|---|---|---|---|
| Sinais de saída: | 4-20ma | Peso: | 00,3 kg |
| Material de habitação: | 304 S.S. | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Pacote de transporte: | Embalagem padrão para exportação com cartão | Código do SH: | 9026209090 |
| Habilidade da fonte: | 2000PCS/Month | Mediano de medição: | gás ou líquido |
| Grau de precisão: | 00,25%, 0,5%,00,3% | Intervalo de pressão: | 0kpa~10kpa...10MPa |
| pressão sobrecarga: | 2X do intervalo nominal | ||
| Destacar |
Transmissor de pressão de óleo de silício RoHs,Transmissor de pressão de óleo 20 mA,BP170 4 Sensor de transmissor de 20 mA |
||
Product Description

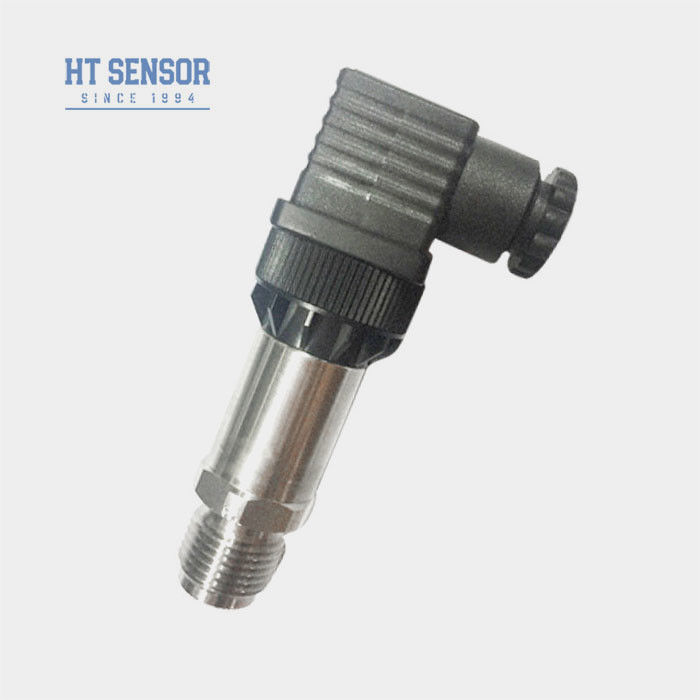

BP170 Transmissor de pressão
Introdução do sensor do transmissor de pressão:
O transmissor de pressão BP170 utiliza o núcleo de isolamento de silício de resistência à pressão da série HT, cheio de óleo, como elemento de medição do sinal.O circuito de processamento de sinal está localizado dentro de uma caixa de aço inoxidável, convertendo o sinal do sensor num sinal de saída padrão. O produto foi submetido a testes rigorosos e à triagem de envelhecimento para componentes, produtos semiacabados e produtos acabados,assegurar um desempenho estável e fiável.Feito de materiais de aço de alta qualidade com excelente resistência à corrosão, adequado para a medição de vários meios corrosivos e variedade de opções de sinal de saída estão disponíveis,como 4-20mA, 0-5V, etc., para se adaptarem aos diferentes requisitos do sistema de controlo
Características do produto:
1• Ampla gama de medições, estrutura de aço inoxidável, diversas formas de interface de pressão
2- Design compacto e leve
3- Zero e ajustável em escala completa
4. Alta precisão, toda estrutura de aço inoxidável
5.Tem um bom desempenho linear e pode fornecer resultados precisos de medição de pressão
Aplicações:
1Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L
2Aplicadas nas indústrias marítima e aeronáutica
3. Utilizado em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia
4. Utilizado em sistemas de controlo hidráulico e pneumático
| Parâmetros de desempenho: | |
| Faixa de medição | 0kPa ~ 10kPa... 10MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade e histerese | 00,1% FS |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 1 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC |

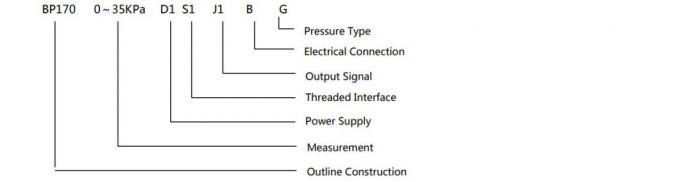

Exemplos de selecção:
Dicas de encomenda:
1Ao selecionar o produto, certifique-se de que o meio a medir é compatível com as partes de contacto do produto.
2No momento da encomenda, por favor, note que os produtos à prova de explosão não incluem cabeças de visualização digital.
3. Ao encomendar transmissores com cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para assegurar um funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
5. A gama de temperatura de funcionamento nominal do anel de O de borracha fluoro é de -20oC a 250oC. Quando a temperatura de funcionamento do produto é inferior a -20oC, é necessário escolher uma vedação de anel de O EPDM.
6O comprimento padrão do cabo é de 1,5 m, disponível em três materiais. Se não especificado, será fornecido com material de cabo de polietileno.Por favor, especifique na ordem..
7Para requisitos especiais como vibração forte, força de impacto instantânea, interferência eletromagnética ou de radiofrequência forte, por favor informe a nossa empresa e especifique-os na ordem.
Guia de encomendas:
| BP170X | Transmissor de pressão analógico | ||||||||

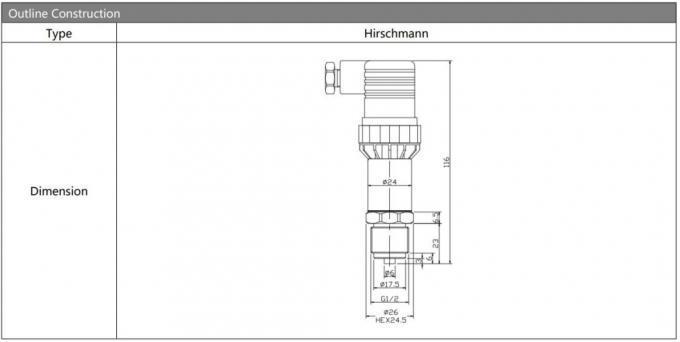

| Código | Esboço Construção | ||||||||
| 5 | Fecho de Packard | 6 | Cabo de saída direta selado 1,5 metros | ||||||
| 7 | Conector Mini Hirschmann | 8 | Grande conector Hirschmann | ||||||
| Faixa de medição | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa ou MPa |
X: Indica o intervalo de medição real | ||||||||
| Código | Fornecimento de energia | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Outros | ||||||||
| Código | Sinais de saída | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Código | Conexão de pressão | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Outros (Flancas) | ||||||||
| Código | Conexão elétrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cabo fechado saída 1,5 metros | ||||||||
| B4 | Outros | ||||||||
| Código | Tipo de pressão | ||||||||
| G | Pressão de medição | ||||||||
| A | Pressão absoluta | ||||||||
| S | Pressão de referência selada | ||||||||
