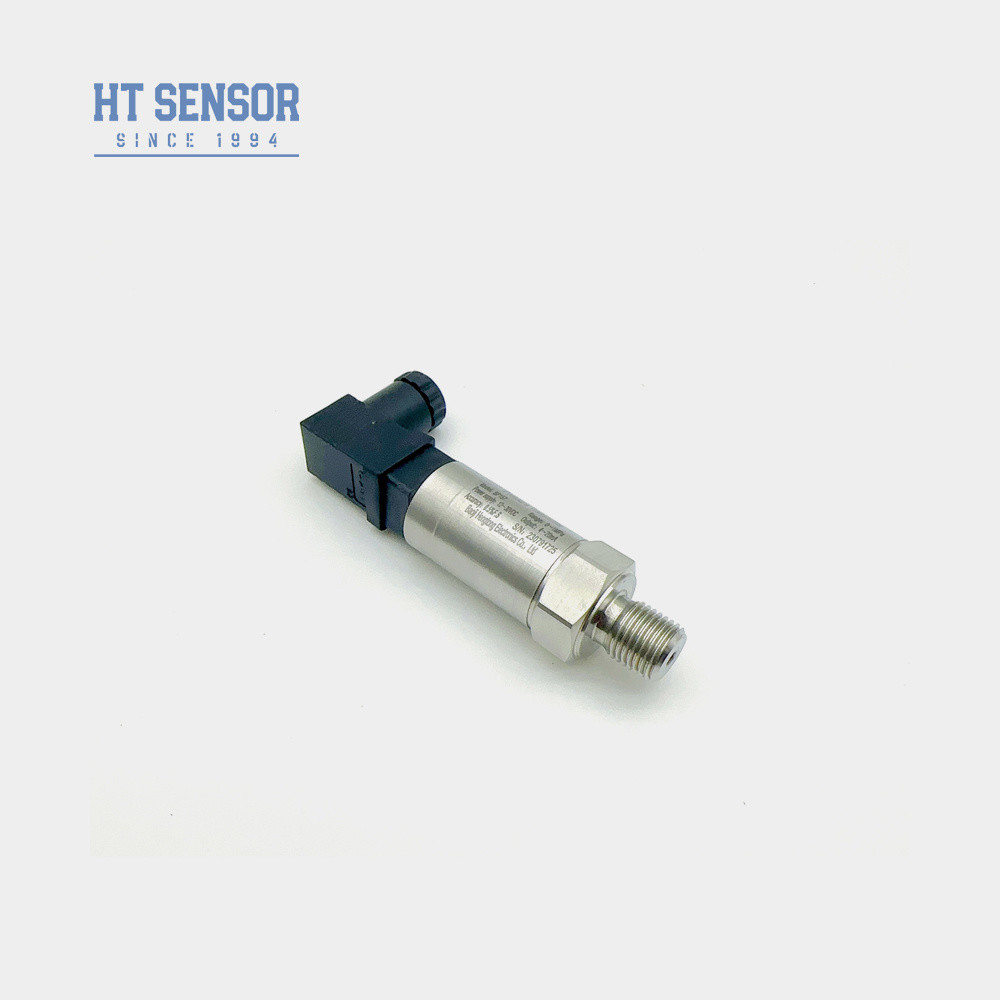

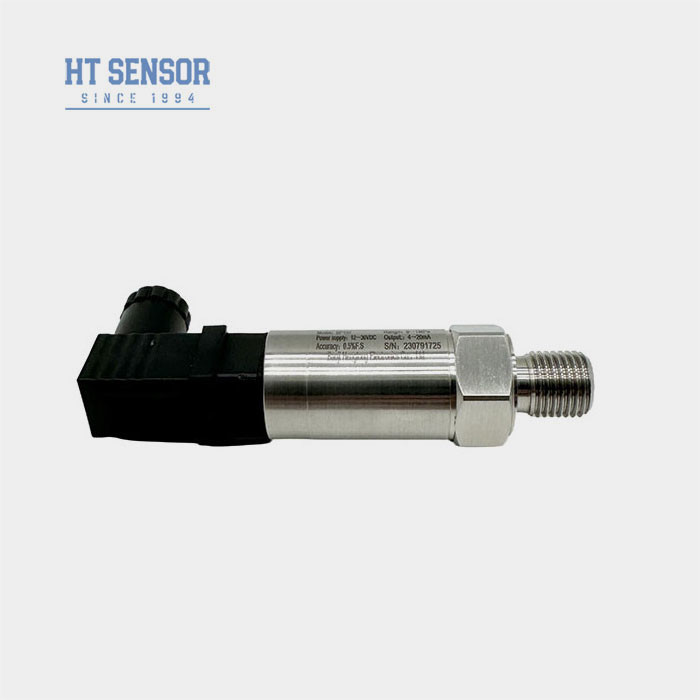

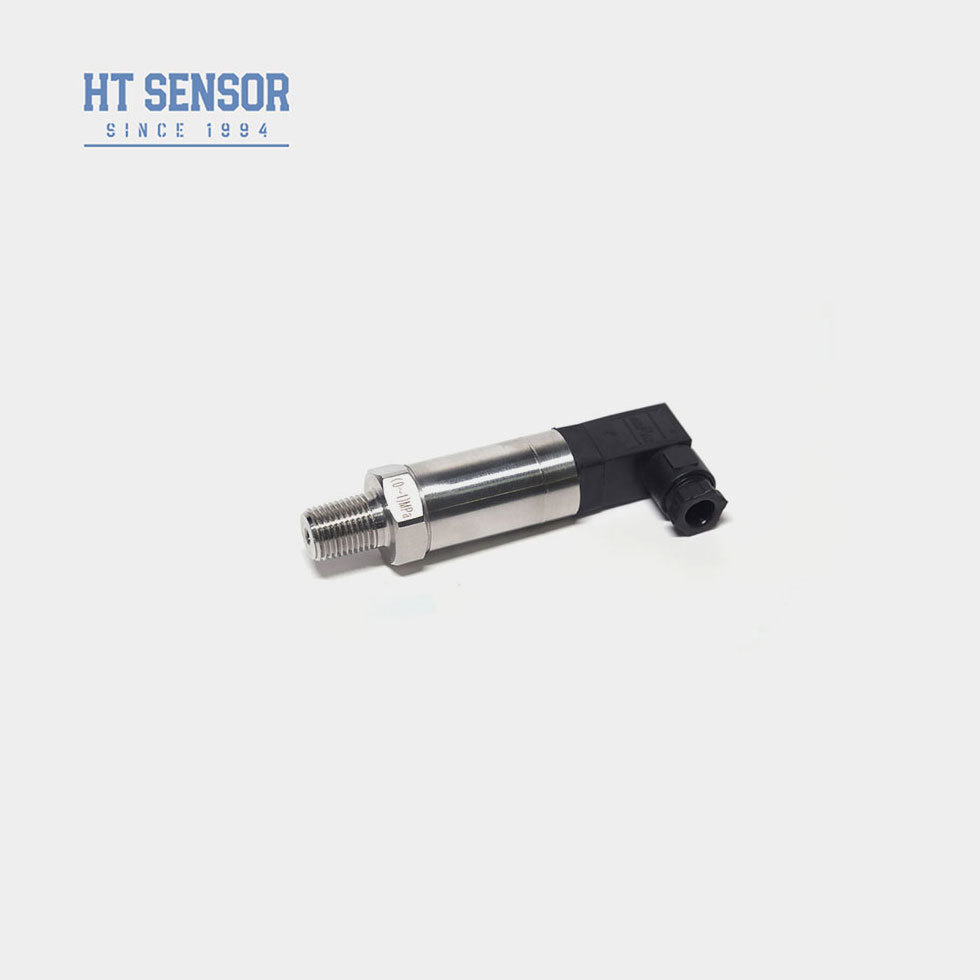

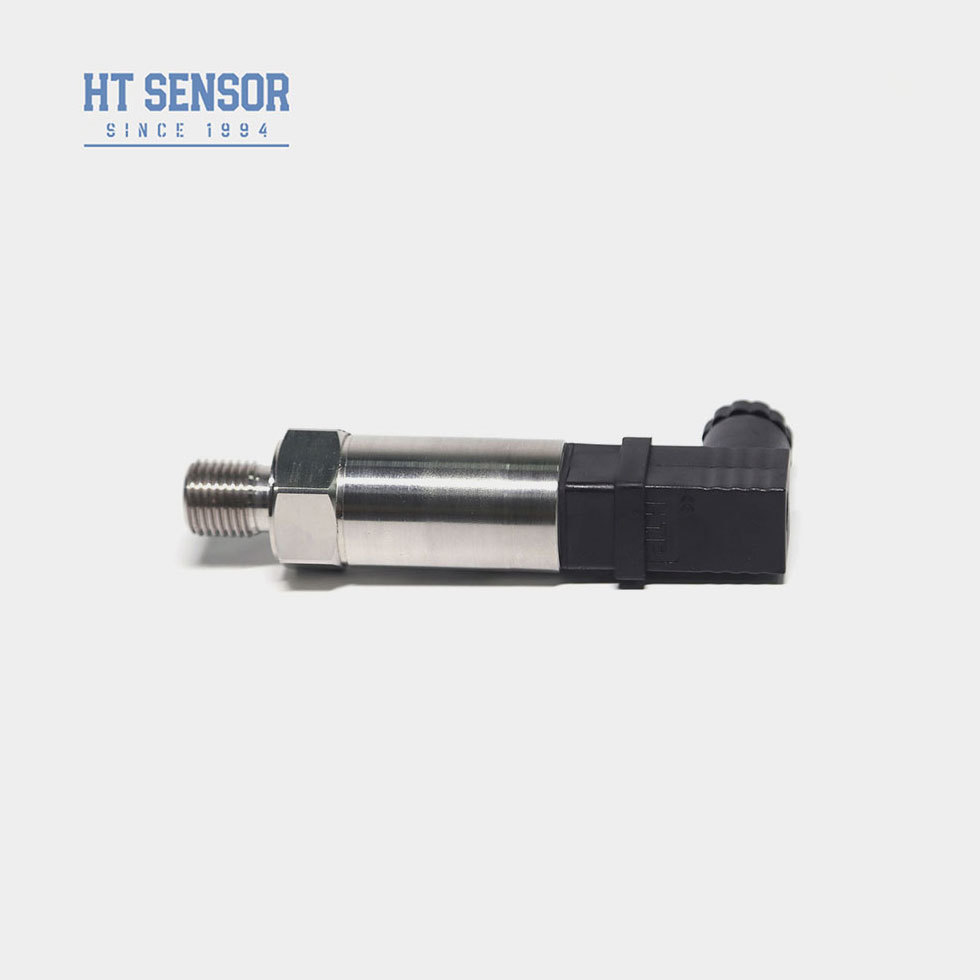

BP157 Sensor de pressão do diafragma de silício Transdutor de pressão de aço inoxidável 4-20mA
Product Details
| Modelo não.: | BP157 | fonte de energia: | 12-30VDC |
|---|---|---|---|
| Sinal de saída: | 4-20mA | Temperatura de compensação: | -10 ~ 70 ℃/personalizado |
| Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada | Material de habitação: | 304/316L |
| Pacote de Transporte: | Embalagem padrão para exportação com cartão | Elemento de detecção: | Sensor de pressão de silício difuso |
| Origem: | Baoji, China | Código Hs: | 9026201090 |
| Habilidade da fonte: | 2000pcs/mês | Meio de medição: | líquido ou gás |
| Grau de precisão: | 00,25%,00,5% | Faixa de pressão: | 0kpa~10kpa...20MPa |
| Classificação de IP: | IP65 | ||
| Destacar |
BP157 Sensor de pressão do diafragma de silício,Sensor de pressão do diafragma de silício de 4-20mA,Transdutor de pressão de aço inoxidável 4-20mA |
||
Product Description
HENGGTONG BP157 STAINESS STEEL OEM SILICON SENSOR DE PRESSÃO
BP157 Transmissor de pressão
Introdução do sensor de pressão de silício:
BP157 Sensor de pressão de silícioutiliza o núcleo cheio de óleo da membrana de isolamento resistente à pressão de silício da série HT como elemento de medição do sinal. O circuito de processamento de sinal está localizado dentro de uma caixa de aço inoxidável,Conversão do sinal do sensor num sinal de saída padrãoO produto foi submetido a testes rigorosos e à triagem do envelhecimento dos componentes, produtos semiacabados e produtos acabados para garantir um desempenho estável e fiável.
Características do produto:
1• Ampla gama de medições, estrutura de aço inoxidável, diversas formas de interface de pressão
2- Estrutura de aço inoxidável com classificação de protecção IP65
3- Zero e ajustável em escala completa
4. Alta precisão, toda estrutura de aço inoxidável
Aplicações:
1Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L
2Aplicadas nas indústrias marítima e aeronáutica
3. Utilizado em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia
4. Utilizado em sistemas de controlo hidráulico e pneumático
|
Parâmetros de desempenho:
|
|
| Faixa de medição | 0kPa ~ 10kPa...20MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ± 0,25% (tipo) ± 0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,05 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC |
| Dicas de encomenda: |
1.Intervalo de medição: Determinar o intervalo de medição de pressão exigido, ou seja, os valores de pressão mínimos e máximos a medir.Garantir que a gama de medição do transmissor de pressão de silício difuso selecionado satisfaz os requisitos da aplicação.
2. Tipo de sinal de saída: Determine o tipo de sinal de saída desejado, como um sinal analógico (como 4-20mA ou 0-10V) ou um sinal digital (como RS485 ou Modbus).Certifique-se de que o tipo de sinal de saída do transmissor que você escolher é compatível com o seu sistema de controle ou dispositivo.
3Requisitos de precisão: Determine a precisão de medição de pressão necessária.escolher o transmissor de pressão de silício difuso que se adapte às suas necessidades de aplicação.
4Intervalo de temperatura: considerar a gama de temperatura do ambiente de aplicação para garantir que o transmissor selecionado possa funcionar adequadamente nesta gama de temperatura.
5Compatibilidade com o meio: compreender as propriedades do meio a medir, como líquido ou gás, e assegurar que o transmissor de pressão de silício difuso selecionado é compatível com esse meio.
6. Método de montagem: Determine o método de montagem do transmissor, como montagem de flange, montagem de fio ou outros métodos.
| Guia de encomendas: | |||||||||
| BP15X | Transmissor de pressão analógico | ||||||||
| Código | Esboço Construção | ||||||||
| 5 | Fecho de Packard | 6 | Cabo de saída direta selado 1,5 metros | ||||||
| 7 | Conector Mini Hirschmann | 8 | Grande conector Hirschmann | ||||||
| Faixa de medição | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa ou MPa |
X: Indica o intervalo de medição real | ||||||||
| Código | Fornecimento de energia | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Outro. | ||||||||
| Código | Sinais de saída | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Código | Conexão de pressão | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Outros (Flancas) | ||||||||
| Código | Conexão elétrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cabo fechado saída 1,5 metros | ||||||||
| B4 | Outro. | ||||||||
| Código | Tipo de pressão | ||||||||
| G | Pressão de medição | ||||||||
| A | Pressão absoluta | ||||||||
| S | Pressão de referência selada | ||||||||
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviço OEM e ODM
3Q: Qual é a sua capacidade de produção?
A: As nossas instalações de fabrico podem produzir até 30 000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e o nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota por rede de PC éSempre disponível.
